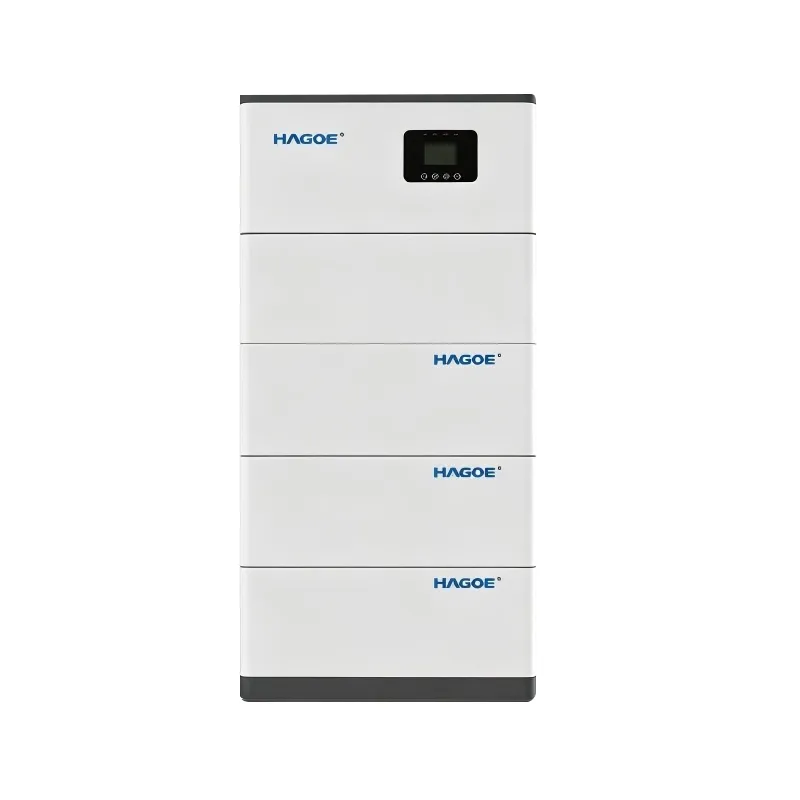

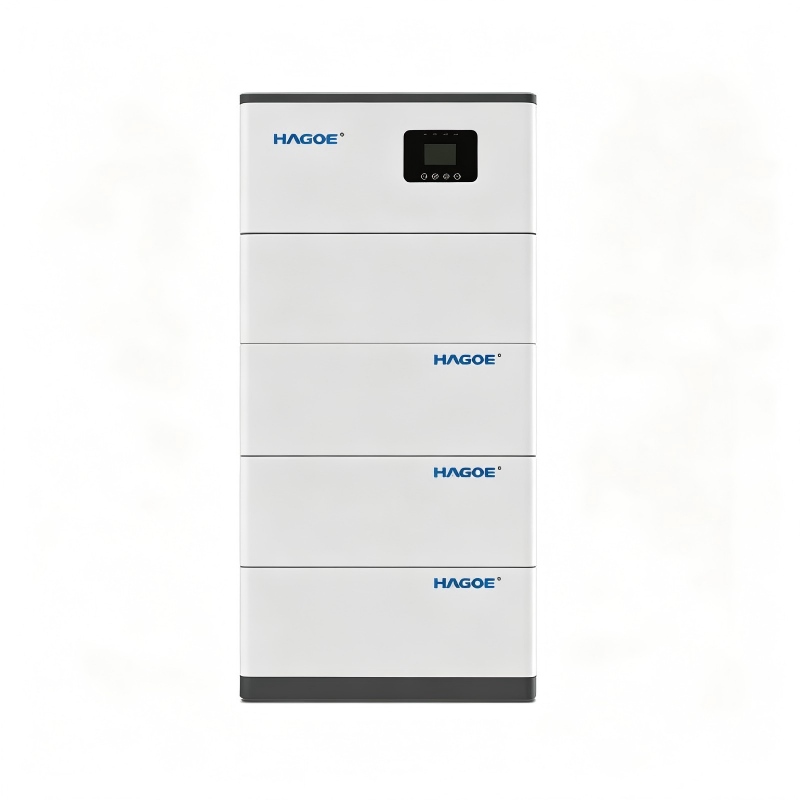

Un alimentatore per l'accumulo di energia domestica è più di un pacco batteria. È un sistema energetico integrato che combinastoccaggio della batteria, BMS, conversione di potenza e gestione dell'energia EMS.
Durante il giorno, l’elettricità in eccesso generata da un impianto solare fotovoltaico può essere immagazzinata invece di essere utilizzata immediatamente. L'energia immagazzinata può poi essere scaricata la sera, durante i periodi di punta dell'energia elettrica o quando la rete pubblica non è disponibile.
Un sistema completo di accumulo di energia residenziale deve quindi gestire tre funzioni principali:
Immagazzinamento dell'energia → Conversione di potenza → Gestione dell'energia
HAGOE integra queste funzioni in una piattaforma modulare, consentendo al sistema di fungere sia da fonte di alimentazione di riserva domestica che da soluzione intelligente di gestione dell'energia.
| Numero di modello | HSP-5kWh | HSP-10kWh | HSP-15kWh | HSP-20kWh |
|---|---|---|---|---|
| Tipo di batteria | Litio Ferro Fosfato (LiFePO₄) | |||
| Capacità della batteria | 100 Ah/51,2 V (5,12 kWh) | 200 Ah/51,2 V (10,24 kWh) | 300 Ah/51,2 V (15,36 kWh) | 400 Ah/51,2 V (20,48 kWh) |
| Uscita CA | 176–270 V | |||
| Potenza in uscita | Potenza nominale: 3000 W | Potenza nominale: 6000 W | ||
| Ingresso per ricarica solare | 125–500 V | |||
| Intervallo di tensione della batteria | 40–58 V | |||
| Comunicazione senza fili | Supporta la connessione WiFi/Bluetooth con APP mobile | |||
| Comunicazione | RS485/CAN | |||
| Durata del ciclo della batteria | Dopo 3.000 cicli, capacità rimanente > 80% | |||
| Funzioni di protezione | Sovratemperatura, sovratensione, sovracorrente, sovraccarico, sovraccarico, cortocircuito del carico, sovraccarico | |||
| Temperatura di scarico | -20°C ~ 50°C (consigliato: 20°C ~ 30°C) | |||
| Temperatura di carica | -5°C ~ 50°C (consigliato: 20°C ~ 30°C) | |||
| Temperatura di conservazione | Consigliato: 0°C ~ 45°C | |||
| Dimensioni (L×L×A) | 637×387×914 millimetri | 637×387×914 millimetri | 637×387×1236mm | 637×387×1397 mm |
| Peso | 118 chilogrammi | 169,8 chilogrammi | 221,6 chilogrammi | 273,4 chilogrammi |
Standard di certificazione
CE, FCC, ROHS
Il sistema di accumulo energetico domestico HAGOE può funzionare in base alla struttura energetica della casa e alle condizioni tariffarie dell'elettricità.
In una tipica applicazione Solar-Plus-Storage, l’energia solare alimenta innanzitutto i carichi domestici durante il giorno. L’energia fotovoltaica in eccesso viene quindi diretta alla batteria. Durante i periodi tariffari serali o di punta, l'EMS controlla lo scaricamento della batteria in base alla strategia energetica configurata.
Quando la produzione solare è insufficiente, a seconda della configurazione del sistema è possibile utilizzare anche la ricarica in rete.
Durante un'interruzione della rete, il sistema può passare al funzionamento di backup in base alla configurazione dell'inverter e del carico, fornendo energia ai carichi domestici designati.
La serie HAGOE utilizzaTecnologia della batteria LiFePO4con una piattaforma batteria da 51,2 V nominali. La capacità di stoccaggio può essere configurata da 5,12 kWh a 20,48 kWh.
Le configurazioni disponibili includono:
| Modello | Configurazione della batteria | Energia nominale |
|---|---|---|
| HSP-5kWh | 100 Ah/51,2 V | 5,12 kWh |
| HSP-10kWh | 200 Ah/51,2 V | 10,24 kWh |
| HSP-15kWh | 300 Ah / 51,2 V | 15,36 kWh |
| HSP-20kWh | 400 Ah / 51,2 V | 20,48 kWh |
Il sistema è specificato per≥80%capacità rimanente dopo 3.000 cicli. La durata effettiva dipende dalle condizioni operative quali profondità di scarica, temperatura ambiente, velocità di carica/scarica e strategia di gestione dell'energia.
Immagazzinare l’energia solare in eccesso durante il giorno e scaricarla di notte per aumentare l’autoconsumo solare domestico.
Fornire alimentazione di backup per carichi domestici selezionati durante le interruzioni delle utenze.
Utilizzare strategie di carica e scarica basate su EMS per ridurre il consumo di rete durante i periodi di tariffe elevate.
Integrazione con la generazione fotovoltaica residenziale per coordinare la produzione solare, lo stoccaggio delle batterie e i carichi domestici.
La sicurezza e l’efficienza di un sistema di accumulo di energia residenziale dipendono non solo dalle celle della batteria stessa.
Il sistema HAGOE utilizza il BMS per monitorare le condizioni operative della batteria, inclusi tensione, corrente e stato di protezione. L’EMS gestisce il flusso di energia a livello di sistema e può determinare strategie di carica e scarica in base alla generazione fotovoltaica, alla domanda domestica, al SOC della batteria e alle tariffe elettriche in base al tempo di utilizzo.
Questa architettura separaprotezione della batteria dalla gestione energetica a livello di sistema, consentendo a ciascun livello di controllo di svolgere la funzione prevista.
Il sistema supportaComunicazione RS485/CANe connettività wireless tramite Wi-Fi, Bluetooth e un'APP mobile per il monitoraggio del sistema e lo stato operativo.
Laddove esistono differenze significative di prezzo in base al periodo di utilizzo, lo stoccaggio energetico residenziale può essere utilizzato non solo per l’energia di riserva ma anche per l’ottimizzazione dei costi energetici giornalieri.
Una tipica strategia operativa può essere:
Periodo non di punta → Addebito
Elevata produzione solare → Conservare l'energia fotovoltaica in eccesso
Periodo di punta serale → Dimissione
L'EMS può essere configurato per ridurre la dipendenza dall'elettricità della rete durante i periodi tariffari costosi.
I benefici economici effettivi dipendono dalle tariffe elettriche locali, dalla produzione fotovoltaica, dai profili di carico delle famiglie, dall’efficienza del sistema e dalla strategia di riciclaggio delle batterie. Pertanto, i risparmi dovrebbero essere calcolati in base all'installazione specifica piuttosto che presentati come un valore fisso.
Una batteria più grande non è necessariamente la soluzione migliore per ogni casa.
Un sistema residenziale più piccolo potrebbe dover supportare solo l'illuminazione, la refrigerazione, le apparecchiature di comunicazione e prese selezionate. Le case più grandi potrebbero richiedere una capacità aggiuntiva per l’aria condizionata, le pompe, le attrezzature da cucina e altri carichi domestici.
HAGOE utilizza una piattaforma di capacità modulare che va da 5,12 kWh a 20,48 kWh, consentendo di configurare il sistema in base alla domanda di carico effettiva e alla durata di backup richiesta.
Il dimensionamento del sistema dovrebbe considerare:
Potenza di carico effettiva + Carichi critici + Tempo di backup richiesto + Capacità batteria utilizzabile + Espansione futura
La sicurezza della batteria richiede la protezione da diverse condizioni operative anomale. Il sistema HAGOE incorpora molteplici funzioni di protezione, tra cui:
protezione da sovratemperatura, sovratensione, sovracorrente, sovraccarico, sovraccarico, cortocircuito del carico e sovraccarico.
Queste funzioni risolvono la tensione anomala della batteria, la corrente di carica/scarica, l'aumento della temperatura e i guasti sul lato di uscita.
Per lo stoccaggio energetico residenziale, la protezione BMS non sostituisce la corretta installazione e la protezione elettrica esterna. Selezionare interruttori, dispositivi di isolamento, messa a terra e pratiche di installazione adeguati in base ai requisiti elettrici locali.
Un sistema di accumulo di energia domestico non dovrebbe essere selezionato solo in base alla sua capacità principale di 5kWh, 10kWh o 20kWh. Un approccio ingegneristico migliore consiste nell’identificare prima i carichi critici e quindi calcolare la potenza e la capacità di stoccaggio richieste.
I carichi di backup tipici possono includere:
Frigorifero + Illuminazione + Router Wi-Fi + Sistema di sicurezza + Computer + Prese selezionate
Se sono inclusi condizionatori d'aria, pompe, apparecchiature di riscaldamento o altri apparecchi ad alta potenza, il sistema deve essere valutato anche per la potenza nominale, la corrente di avviamento e la capacità di uscita dell'inverter.
Fondata nel 2008, Hagoe Electric Technology Co., Ltd. è un'impresa nazionale ad alta tecnologia che integra ricerca e sviluppo, progettazione ingegneristica, produzione, vendite e assistenza globale.
Con oltre 18 anni di esperienza nell'elettronica di potenza, nei sistemi di distribuzione dell'energia e nelle apparecchiature elettriche per nuove energie, la società ha un capitale sociale di 51 milioni di RMB e detiene più di 34 brevetti nazionali.
Il nuovo portafoglio energetico di HAGOE comprende sistemi di accumulo dell'energia fotovoltaica, inverter solari, sistemi CC intelligenti e sistemi di alimentazione esterni integrati. L'alimentatore per l'accumulo di energia domestica costituisce quindi parte di una più ampia capacità di ingegneria elettrica e gestione dell'energia piuttosto che essere sviluppato come prodotto a batteria isolata.
Il controllo di qualità per un sistema di accumulo dell’energia deve coprire la batteria, l’elettronica di potenza e il sistema completo anziché concentrarsi solo sulle singole celle.
HAGOE gestisce i propri processi produttivi e di qualità secondo il sistema di gestione della qualità ISO9001, supportato dalle pratiche di gestione ISO14001 e ISO45001.
Il processo produttivo prevede:
Ispezione in entrata → Assemblaggio del modulo batteria → Connessione e verifica BMS → Assemblaggio elettrico → Messa in servizio del sistema → Verifica della protezione → Test di invecchiamento → Ispezione finale
Per progetti internazionali, HAGOE può fornire specifiche tecniche, documentazione di ispezione, documenti di certificazione, manuali di installazione e documentazione di esportazione in base ai requisiti del progetto.
HAGOE è impegnata nel settore dei sistemi elettrici e dell'elettronica di potenza dal 2008, fornendo una base ingegneristica che va oltre l'assemblaggio delle batterie.
Il portafoglio di prodotti comprende UPS, sistemi CC intelligenti, inverter solari, accumulo di energia fotovoltaica e sistemi di alimentazione integrati, consentendo a HAGOE di comprendere l'interazione tra stoccaggio, conversione, distribuzione e carichi.
L'intervallo di configurazione da 5,12 a 20,48 kWh consente di adattare la capacità di stoccaggio a diversi profili di carico domestico.
Il BMS integrato fornisce molteplici funzioni di protezione della batteria, mentre EMS gestisce il flusso di energia e le strategie operative a livello di sistema.
HAGOE fornisce selezione tecnica, progettazione di soluzioni personalizzate, documentazione, monitoraggio della produzione, documenti di ispezione, guida all'installazione e supporto tecnico remoto per i clienti esteri.
Una batteria immagazzina principalmente energia elettrica CC. Un sistema completo di accumulo dell'energia domestica integra anche funzioni di gestione della batteria, conversione dell'energia, gestione dell'energia, monitoraggio e protezione. Pertanto, il sistema completo può interagire con la generazione solare, i carichi domestici e la rete pubblica.
SÌ. Il sistema fornisce un ingresso di ricarica solare da 125–500 V e può essere configurato per applicazioni di accumulo di energia fotovoltaica residenziale. La configurazione FV finale deve essere adattata alle specifiche dell'inverter e alle condizioni di installazione locali.
Dipende dal carico effettivo. Ad esempio, una capacità energetica teorica di 10 kWh corrisponderebbe a circa 2 kW di carico medio per cinque ore prima di considerare le perdite di conversione, l’intervallo SOC utilizzabile, i limiti di protezione della batteria e altre perdite di sistema.
A seconda della configurazione dell'inverter, il sistema può essere utilizzato per applicazioni di ricarica e backup senza FV. L'integrazione solare può essere aggiunta quando il sistema è configurato per l'ingresso FV.
Le prestazioni del prodotto specificate corrispondono ad almeno l'80% della capacità rimanente dopo 3.000 cicli. La durata effettiva della batteria dipende dalla profondità di scarica, dalla temperatura operativa, dalla velocità di carica/scarica e dalla strategia operativa.
