I quadri di bassa tensione vengono utilizzati per distribuire, controllare, proteggere e monitorare l'energia elettrica sul lato a bassa tensione di produzione di energia, sottostazioni, impianti industriali, edifici commerciali e progetti infrastrutturali.
Per un progetto di ingegneria, la scelta di un quadro elettrico a bassa tensione non è semplicemente una questione di scelta del prezzo più basso o della corrente nominale più elevata. La struttura del mobile influiscedisposizione dell'alimentatore, accesso per la manutenzione, densità del circuito, controllo del motore, flessibilità di espansione, spazio di installazione e sicurezza operativa.
HAGOE Electric Technology Co., Ltd. fornisce quattro configurazioni consolidate di quadri a bassa tensione:
I primi tre sono comunemente associati a configurazioni estraibili/modulari, mentre GGD è un armadio di tipo fisso.
Invece di considerare questi quattro modelli come intercambiabili, HAGOE seleziona la struttura dell'armadio in base all'architettura di distribuzione del progetto, alle caratteristiche di carico, ai requisiti di manutenzione, allo spazio disponibile e al futuro piano di espansione.

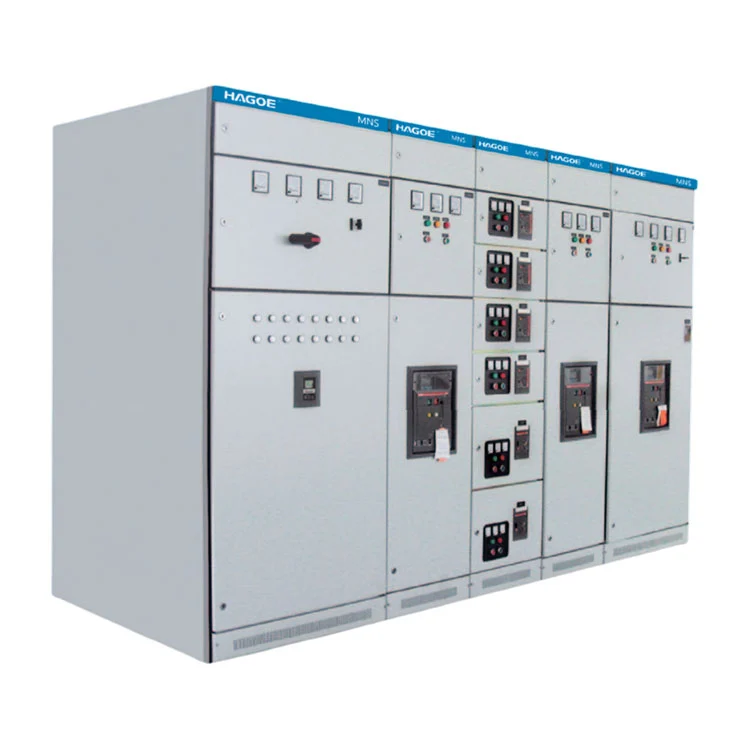

MNS è una piattaforma modulare di quadri di bassa tensione adatta a progetti in cuielevata densità di circuiti, unità estraibili, flessibilità operativa e manutenibilitàsono importanti.
La sua architettura modulare consente di disporre diverse unità funzionali all'interno dello stesso sistema di quadri. A seconda della configurazione, i sistemi MNS possono essere utilizzati per la distribuzione dell'energia, il controllo del motore, la compensazione della potenza reattiva e altre applicazioni a bassa tensione.
MNS è particolarmente adatto per impianti industriali di grandi dimensioni, infrastrutture elettriche, edifici commerciali e progetti in cui potrebbe essere necessario che il quadro debba ospitare più circuiti funzionali.
GCS è una configurazione di quadro estraibile a bassa tensione comunemente utilizzata perdistribuzione dell'energia, controllo del motore e controllo elettrico centralizzato.
La sua struttura modulare a cassetti consente il funzionamento e la manutenzione delle singole unità funzionali senza trattare l'intero armadio come un unico assieme fisso. Ciò può essere utile quando è necessario organizzare più alimentatori o circuiti motore all'interno di un sistema di distribuzione relativamente compatto.
Il GCS è comunemente considerato per impianti industriali, centrali elettriche, impianti petrolchimici, metallurgia, produzione tessile e grandi edifici.

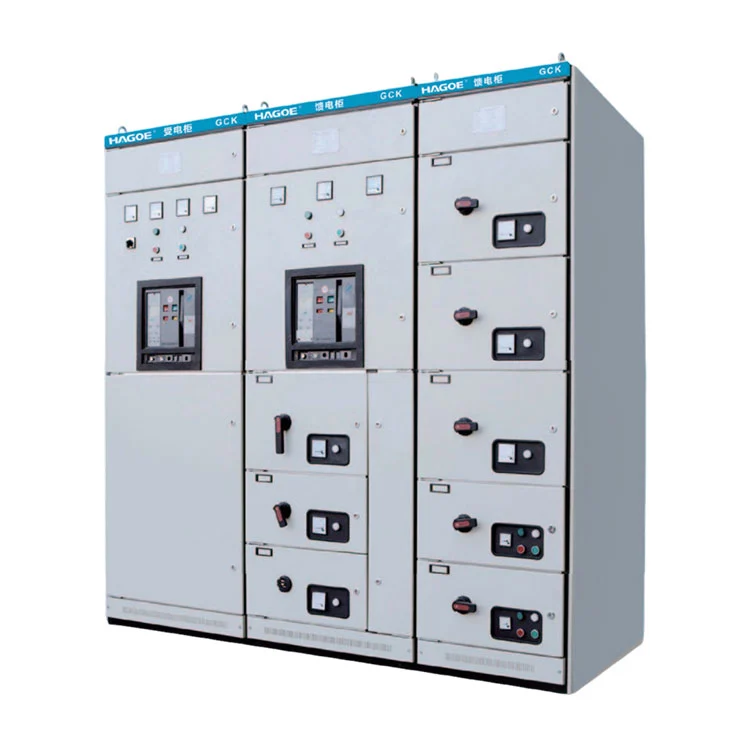

GCK è una configurazione di quadro estraibile a bassa tensione progettata attornodistribuzione della potenza e controllo del motore.
Rispetto alle architetture di armadi più altamente modulari, GCK viene spesso selezionato per progetti in cui è richiesta una combinazione pratica di distribuzione dell'alimentazione, controllo motore e controllo centralizzato senza una configurazione dell'armadio inutilmente complessa.
Le applicazioni tipiche includono impianti di produzione industriale, sistemi di distribuzione, centri di controllo motori e progetti in cui è necessario gestire più circuiti in uscita da un'installazione centralizzata di quadri.

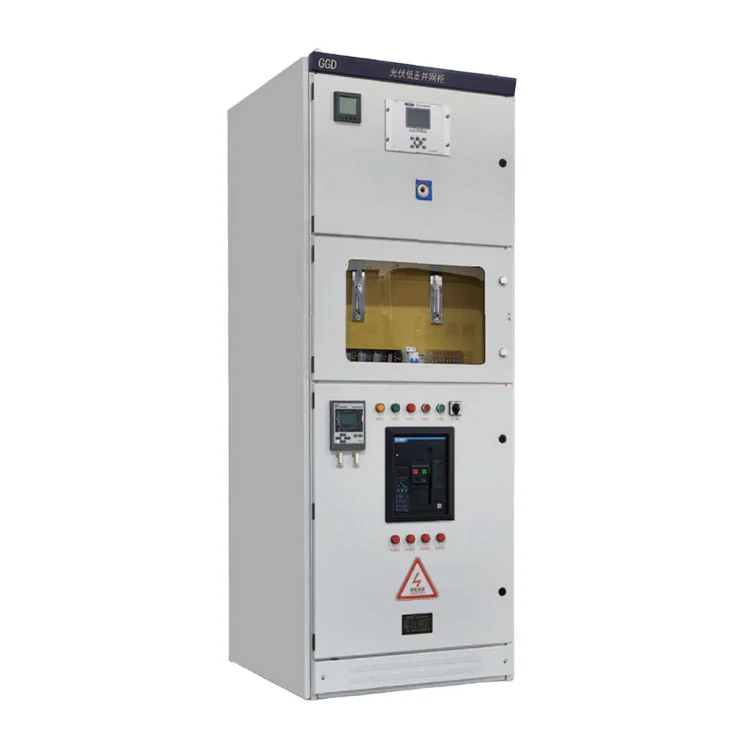

GGD adotta un approccio diverso rispetto alle configurazioni estraibili di cui sopra. È unarmadio di distribuzione a bassa tensione di tipo fisso, rendendolo adatto a progetti in cui il requisito principale è una distribuzione dell'energia affidabile e semplice piuttosto che la frequente sostituzione delle cassettiere o il funzionamento modulare ad alta densità.
La sua disposizione interna fissa può essere vantaggiosa per sale di distribuzione convenzionali, sottostazioni, impianti industriali e altre installazioni in cui la configurazione del circuito è relativamente stabile.
Per progetti con disposizioni di alimentatori prevedibili e requisiti limitati di sostituzione frequente delle unità, GGD può fornire una pratica soluzione ad armadio fisso.
La selezione del prodotto dovrebbe iniziare con l'impianto elettrico piuttosto che con il nome dell'armadio.
Una configurazione estraibile come MNS, GCS o GCK può essere presa in considerazione laddove le singole unità funzionali devono essere isolate, ritirate, ispezionate o sostituite.
Un'architettura modulare dell'armadio può fornire maggiore flessibilità per l'organizzazione di più alimentatori e unità funzionali all'interno dello spazio di installazione disponibile.
I quadri fissi GGD possono essere presi in considerazione quando i circuiti non richiedono frequenti prelievi di unità e il progetto privilegia una distribuzione fissa semplice.
La selezione dovrebbe considerare non solo la capacità dell'alimentatore ma anchecaratteristiche di avviamento del motore, disposizione dei contattori, protezione, circuiti di controllo e requisiti MCC.
La disposizione iniziale dell'armadio dovrebbe riservare spazio e capacità funzionale adeguati per futuri alimentatori, carichi aggiuntivi o modifiche all'architettura di distribuzione.
| Quadro elettrico | Direzione strutturale | Focus ingegneristico principale | Applicazione tipica |
|---|---|---|---|
| MNS | Modulare/estraibile | Densità del circuito e configurazione flessibile | Impianti industriali, grandi sistemi di distribuzione |
| GCS | Estraibile/modulare | Distribuzione e controllo motorio | Impianti industriali ed energetici |
| GCK | Estraibile | Distribuzione pratica e controllo motorio | Distribuzione industriale, MCC |
| GGD | Fisso | Distribuzione convenzionale stabile | Locali di distribuzione, sottostazioni, impianti industriali |
Nota: i valori nominali effettivi, la classe di protezione, la compartimentazione, la configurazione dei cassetti, la disposizione delle sbarre collettrici e la selezione dei componenti dipendono dalla progettazione specifica e dai requisiti del progetto. La configurazione del prodotto deve essere confermata rispetto alle specifiche tecniche applicabili e agli standard di progetto.
L'attività di HAGOE nel settore dei quadri di bassa tensione è supportata dalla sua più ampia capacità di produzione di apparecchiature elettriche.
La società è stata fondata nel2008 a Wenzhou, Zhejiang, e ha più di18 anni di esperienzanella trasmissione e distribuzione di potenza, nell'elettronica di potenza, nell'automazione industriale e nelle apparecchiature elettriche per le nuove energie.
Le sue risorse produttive includonoapparecchiature per il taglio laser, macchine piegatrici CNC, apparecchiature di punzonatura automatizzate, linee di produzione SMT, sistemi di test di invecchiamento e apparecchiature di test elettriche.
Per la produzione di quadri questa combinazione è rilevante perché la qualità dell'armadio dipende non solo dai componenti elettrici selezionati ma anche daprecisione della lamiera, disposizione delle sbarre, qualità dell'assemblaggio, coerenza del cablaggio, isolamento, funzionamento meccanico e test elettrico finale.
HAGOE opera sottoISO9001, ISO14001 e ISO45001sistemi di gestione e può fornire documentazione di prodotto pertinente, registri di ispezione, documenti di certificazione e file tecnici in base ai requisiti del progetto.
