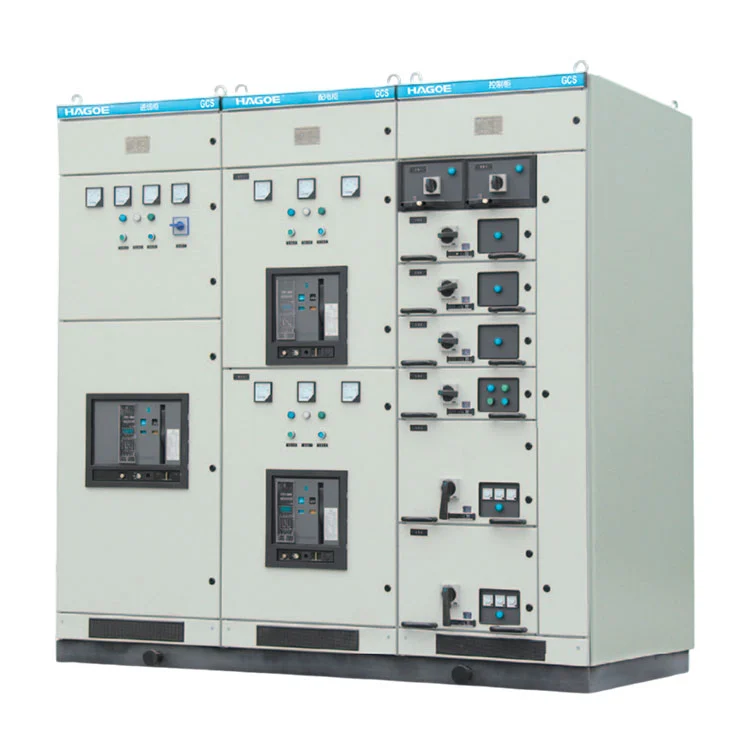

Quadri di bassa tensione GCS

I quadri di bassa tensione GCS sono più di un tradizionale armadio di distribuzione a bassa tensione. Si tratta di un sistema di quadri completo sviluppato perapplicazioni di distribuzione ad alta capacità, multicircuito e altamente automatizzate.

Nelle grandi centrali elettriche, negli impianti petrolchimici, nelle linee di produzione metallurgica e nei grattacieli, il sistema a bassa tensione può essere necessario per gestire la distribuzione della potenza in entrata, gli alimentatori in uscita, il controllo centralizzato dei motori e la compensazione della potenza reattiva all'interno della stessa infrastruttura elettrica.

GCS utilizza unità funzionali estraibili per organizzare diverse funzioni elettriche all'interno di una disposizione strutturata dell'armadio, consentendo la configurazione dei circuiti in base ai requisiti di carico effettivi.

Con corrente nominale fino a4000A, GCS è particolarmente adatto per grandi sistemi di distribuzione a bassa tensione piuttosto che per la sola distribuzione convenzionale agli utenti finali.

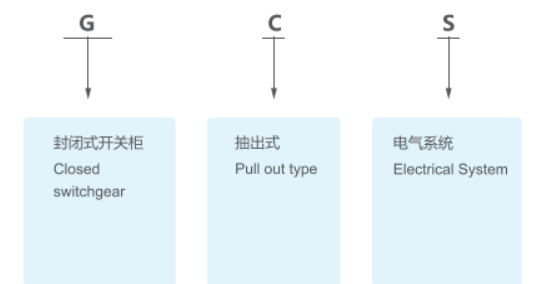

Definizione del modello

Tre funzioni elettriche principali in un unico sistema

GCS può essere configurato attorno a tre principali funzioni elettriche:

Distribuzione dell'energia a bassa tensione
Utilizzato per l'alimentazione in entrata, la distribuzione delle sbarre collettrici e più circuiti di alimentazione in uscita.

Controllo motore centralizzato
Progettato per il controllo centralizzato di macchinari di produzione, pompe, ventilatori, compressori e altri carichi di motori industriali.

Compensazione della potenza reattiva
Le funzioni di compensazione reattiva possono essere incorporate in base alla progettazione del sistema per supportare la gestione del fattore di potenza e un utilizzo più efficiente dell'energia elettrica.

Per gli impianti industriali altamente automatizzati, GCS può anche essere configurato per l'integrazione dell'interfaccia con computer di supervisione, PLC e altri sistemi di controllo, consentendo al quadro di funzionare come parte di un'architettura di automazione industriale più ampia.

Architettura estraibile per sistemi ad alta densità di circuiti

GCS utilizza aarchitettura estraibile a bassa tensione, consentendo la disposizione delle unità funzionali secondo lo schema distributivo.

I grandi progetti industriali possono richiedere più circuiti con valori nominali e funzioni diversi all'interno della stessa linea di quadri. Con una configurazione completamente fissa, la manutenzione del circuito, la modifica del sistema e la manutenzione delle apparecchiature possono diventare più restrittive.

GCS organizza i circuiti attraverso unità funzionali estraibili, creando una disposizione più strutturata per le funzioni di distribuzione, controllo e protezione.

Questa architettura è particolarmente adatta per:

Sistemi di distribuzione multi-feeder

Applicazioni MCC centralizzate

Grandi progetti di automazione industriale

Sistemi di produzione che richiedono una manutenzione efficiente delle attrezzature

Progettato per sistemi energetici industriali automatizzati

GCS è particolarmente adatto per sistemi di distribuzione che richiedono interfacce informatiche e livelli di automazione più elevati.

I moderni sistemi energetici industriali necessitano di qualcosa di più della semplice distribuzione dell’energia. Gli operatori potrebbero anche aver bisogno di accedere allo stato operativo, ai parametri del circuito e alle informazioni di controllo. I quadri di manovra a bassa tensione devono quindi interfacciarsi in modo efficace con la più ampia architettura di controllo industriale.

A seconda delle esigenze del progetto, GCS può incorporare adeguati componenti di misurazione, protezione e controllo e interfacciarsi con PLC, sistemi di supervisione o computer industriali.

Questa combinazione di distribuzione e controllo dell'energia rende GCS adatto per settori a produzione continua come quello petrolchimico, metallurgico, della produzione di energia e della produzione tessile.

Parametro tecnico

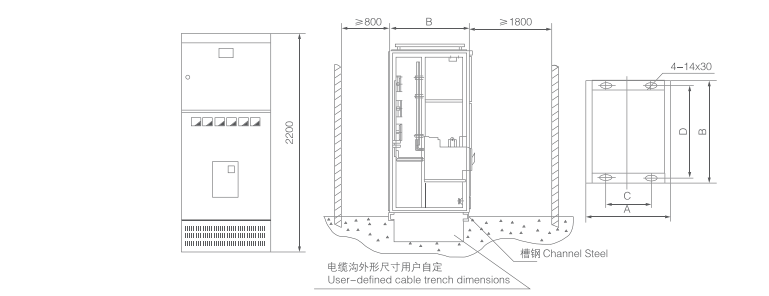

Schema di installazione

Quadri di bassa tensione GCS vs. GCK

Sia GCS che GCK utilizzano architetture estraibili, ma le loro tipiche applicazioni ingegneristiche sono diverse.

GCK è comunemente usato perdistribuzione industriale a bassa tensione e controllo motori, con particolare attenzione alle applicazioni PC e MCC.

GCS è più orientato versosistemi di distribuzione a bassa tensione ad alta capacità, alta densità e altamente automatizzati. Con corrente nominale fino a 4000A, è progettato per applicazioni integrate che riguardano la grande distribuzione, il controllo centralizzato dei motori e la compensazione della potenza reattiva.

La scelta del prodotto dovrebbe quindi considerare:

Capacità del sistema → Numero di circuiti in ingresso/uscita → Carichi motore → Requisiti di automazione → Compensazione reattiva → Spazio di installazione → Requisiti di manutenzione

Industrie applicabili

Centrali elettriche

GCS può essere utilizzato nei sistemi di alimentazione ausiliaria a bassa tensione nelle centrali elettriche, fornendo distribuzione e controllo centralizzati per apparecchiature ausiliarie, carichi di motori e altri carichi a bassa tensione.

Impianti petrolchimici

Gli impianti petrolchimici in genere implicano un funzionamento continuo e alti livelli di automazione. GCS può essere applicato alla distribuzione dell'energia e al controllo centralizzato dei motori in questi ambienti.

Metallurgia e industria pesante

Per linee di produzione di grandi dimensioni e carichi di motori ad alta potenza, GCS fornisce una soluzione strutturata per la distribuzione multicircuito a bassa tensione e il controllo centralizzato.

Grattacieli

GCS può essere integrato nei sistemi di distribuzione a bassa tensione in grandi edifici per la distribuzione centralizzata di energia, illuminazione e altri carichi a bassa tensione.

Standard di progettazione e conformità

Il sistema GCS è progettato in conformità con gli standard applicabili per quadri e apparecchiature di controllo a bassa tensione, tra cui:

• IEC 439-1 — Apparecchiature di manovra e controllo a bassa tensione
• GB/T 7251 — Quadri e apparecchiature di controllo a bassa tensione
• ZBK 36001 — Quadro completo estraibile a bassa tensione
• GB/T7251.12-2013

Gli standard di progetto applicabili, la configurazione dei componenti e i requisiti di test possono essere definiti in base al mercato di riferimento e alle specifiche tecniche del progetto.

Controllo di qualità

HAGOE gestisce la produzione sottoISO9001, ISO14001 e ISO45001sistemi di gestione e applica un controllo di qualità basato sui processi per completare le apparecchiature elettriche.

Le fasi chiave del controllo qualità GCS includono:

Qualità dei componenti : Verifica di modelli, valori nominali e abbinamento dei componenti per i circuiti di ingresso, uscita, controllo e protezione.

Fabbricazione di armadi: Controllo della precisione del taglio laser, della piegatura CNC e dell'assemblaggio del mobile.

Sistema di sbarre: Verifica delle specifiche delle sbarre, delle connessioni, della qualità dell'installazione e dei requisiti di isolamento.

Unità Funzionali: Ispezione dell'assemblaggio dell'unità estraibile, della struttura meccanica e dei collegamenti elettrici.

Controllo secondario: Ispezione del cablaggio di controllo, dei terminali, dei circuiti di misurazione e di segnale.

Test del cabinet completo: Ispezione pre-consegna e test delle prestazioni elettriche in base ai requisiti di progetto applicabili.

Domande frequenti

A cosa servono i quadri di bassa tensione GCS?

Il GCS viene utilizzato principalmente per la distribuzione dell'energia a bassa tensione, il controllo centralizzato dei motori e la compensazione della potenza reattiva in centrali elettriche, impianti petrolchimici, metallurgia, impianti tessili, grattacieli e altre applicazioni industriali.

Qual è la corrente nominale massima di GCS?

GCS può essere configurato con corrente nominale fino a 4000 A, con la potenza finale determinata dal design dell'arrivo, delle sbarre e dell'alimentazione.

Quali tensioni nominali sono disponibili?

Il sistema è progettato per sistemi CA a bassa tensione da 380 V, 400 V e 660 V con frequenze nominali di 50 Hz o 60 Hz.

Il GCS può essere utilizzato per il controllo motorio?

SÌ. GCS può essere configurato con unità funzionali correlate a MCC per il controllo, la distribuzione e la protezione centralizzata di motori industriali.

Il GCS può includere la compensazione della potenza reattiva?

SÌ. Le funzioni di compensazione della potenza reattiva possono essere incorporate in base ai requisiti di progettazione e di gestione del fattore di potenza.
