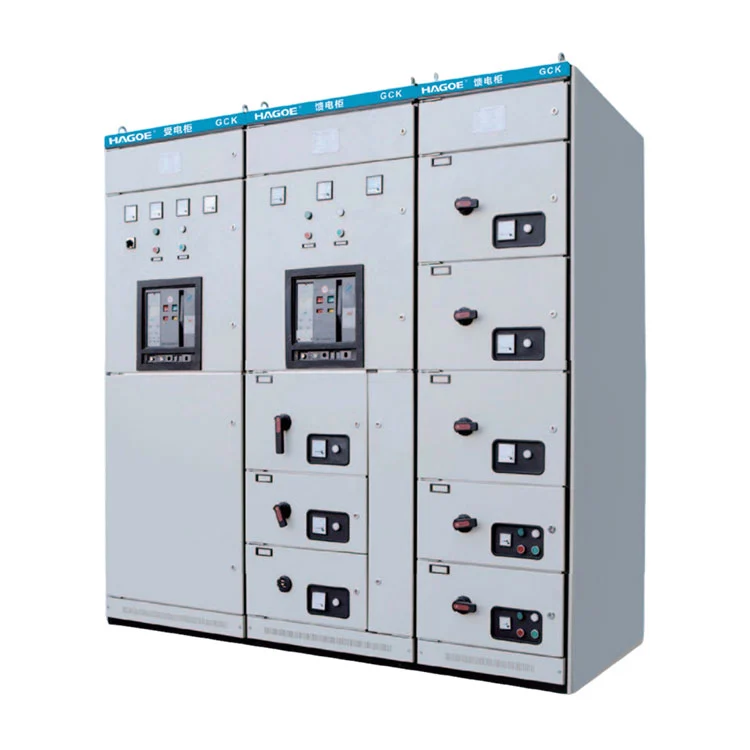

Quadri di bassa tensione GCK

Il design estraibile del quadro di bassa tensione GCK consente combinazioni flessibili di diverse unità funzionali, integrando più circuiti di distribuzione, controllo e protezione dell'alimentazione all'interno di uno spazio limitato nell'armadio. È adatto per centrali elettriche, sottostazioni, imprese industriali e minerarie e progetti di automazione industriale. La differenza più grande tra questo e i normali quadri fissi di bassa tensione risiede nel design dell'unità funzionale estraibile.

Per i progetti industriali, i quadri a bassa tensione spesso non solo distribuiscono energia ma controllano anche numerosi motori, pompe, ventole, trasportatori e carichi di linee di produzione. Se tutti i circuiti utilizzano una struttura di installazione fissa, la manutenzione o la sostituzione di un particolare circuito potrebbe comportare interruzioni di corrente e tempi di funzionamento prolungati.

Due centri funzionali

Il sistema GCK incorpora due principali sezioni funzionali:

PC: centro di distribuzione dell'energia

Utilizzato per ricevere, distribuire e alimentare energia elettrica a bassa tensione. I circuiti di ingresso, accoppiatore bus e uscita possono essere configurati secondo lo schema di distribuzione del progetto.

MCC: Centro di controllo motori

Progettato per la commutazione, il controllo, la protezione e la distribuzione di motori. I carichi tipici includono pompe, ventilatori, compressori, trasportatori e motori utilizzati nei sistemi di produzione.

Questa architettura PC + MCC consente a GCK di soddisfare sia i requisiti di distribuzione dell'alimentazione che quelli di controllo del motore all'interno di un sistema di commutazione a bassa tensione integrato.

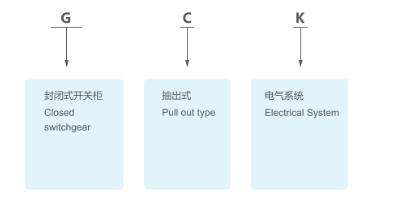

Definizione del modello

Perché il design estraibile è importante nelle applicazioni industriali

Un sistema MCC industriale può contenere dozzine di circuiti motore, ciascun motore con potenze nominali, metodi di avviamento e requisiti di protezione diversi. Le unità funzionali estraibili consentono di organizzare i circuiti in base alle effettive esigenze di carico mantenendo una disposizione interna strutturata.

Per il personale di manutenzione, l'architettura può anche ridurre le interferenze non necessarie con altri circuiti e consentire l'ispezione, la manutenzione o la sostituzione delle singole unità funzionali in modo più efficiente.

Nel valutare un quadro di bassa tensione GCK, gli acquirenti dovrebbero quindi guardare oltre le dimensioni dell'armadio e la corrente nominale e considerare:

Configurazione dell'Unità Funzionale → Interblocco elettrico → Disposizione delle sbarre → Coordinamento della protezione → Accessibilità per la manutenzione

Parametro tecnico

Prestazioni elettriche

Il quadro di bassa tensione GCK vanta un elevato potere di interruzione ed è progettato per la stabilità termica e dinamica nei sistemi di distribuzione dell'energia a bassa tensione.

Quando si verifica un guasto da cortocircuito, il quadro deve non solo considerare la normale corrente di esercizio ma anche resistere agli effetti termici ed elettrodinamici generati durante il cortocircuito.

Pertanto, è necessaria una progettazione elettrica completa, che comprenda la struttura dell'armadio, il sistema di sbarre, la spaziatura degli isolamenti, i metodi di connessione e i componenti di protezione.

HAGOE implementa il controllo completo del processo sulle apparecchiature durante la produzione, compresa la lavorazione della lamiera, l'installazione delle sbarre collettrici, l'assemblaggio dei componenti, il cablaggio secondario e il test generale dell'armadio.

GCK vs. GGD: quale si adatta al progetto?

Se il progetto riguarda principalmente la distribuzione generale dell'energia a bassa tensione, di solito è sufficiente una struttura fissa come il GGD (dispositivo di distribuzione del gas).

Se il progetto comprende un gran numero di circuiti motore e pone maggiore enfasi sulla densità del circuito, sulla gestione delle unità funzionali e sulla facilità di manutenzione, il quadro di bassa tensione GCK (Gas Distribution Controller) è generalmente una scelta migliore.

Il GCK non è semplicemente una “versione aggiornata del GGD”; entrambi sono più adatti a diverse architetture di distribuzione dell'energia.

Scenari applicativi

Produzione industriale

GCK può essere utilizzato per linee di produzione, macchinari, sistemi di pompe, ventilatori e apparecchiature di produzione automatizzate dove sono richiesti distribuzione centralizzata dell'alimentazione e controllo del motore.

Stazioni di trattamento e pompaggio delle acque

Per gli impianti di trattamento dell'acqua e le stazioni di pompaggio contenenti più pompe, motori e carichi ausiliari, le unità funzionali MCC possono essere organizzate in base ai singoli circuiti motore.

Industria mineraria e pesante

Gli impianti minerari, metallurgici e dell'industria pesante contengono tipicamente elevate concentrazioni di carichi motori. GCK può essere configurato per la distribuzione centralizzata, il controllo e la protezione dei motori.

Progetti infrastrutturali

GCK è in grado di supportare la distribuzione centralizzata a bassa tensione e i requisiti di controllo dei motori in edifici di grandi dimensioni, infrastrutture comunali e progetti relativi ai trasporti.

Ambiente operativo

Il quadro di bassa tensione GCK è adatto per ambienti elettrici industriali generali:

Altitudine di installazione: ≤2.000 metri

Temperatura ambiente: da -5°C a +40°C

Temperatura media nelle 24 ore: ≤ +35°C

Umidità relativa a +40°C: ≤50%

Umidità relativa a +20°C: Fino al 90%

Angolo di inclinazione dell'installazione: ≤5° (direzione verticale)

Non adatto a luoghi con rischio di incendio o esplosione, grave inquinamento, corrosione chimica o forti vibrazioni.

Trasporto e conservazione: le condizioni di trasporto/conservazione vanno da -25°C a +55°C, con temperature di esposizione a breve termine fino a +70°C. Se le condizioni effettive del sito superano i limiti sopra indicati, come alta altitudine, elevata umidità, ambienti corrosivi o temperature anomale, circostanze specifiche dovrebbero essere specificate durante la fase di approvvigionamento per la valutazione tecnica e la configurazione.

Capacità di ingegneria e produzione di HAGOE

Hagoe Electric Technology Co., Ltd. è stata fondata nel2008e ha più di18 anni di esperienza nella trasmissione di potenza, nei sistemi di distribuzione, nell'elettronica di potenza e nelle soluzioni elettriche per nuove energie.

Per le apparecchiature complete a bassa tensione come GCK, la capacità di produzione va oltre la semplice fabbricazione dell'armadio. Includeelettrotecnica, lavorazione della lamiera, sistemi di sbarre, installazione di componenti, cablaggio secondario e collaudo di quadri completi.

HAGOE gestisce un team di ricerca e sviluppo professionale e una base produttiva moderna, con un capitale sociale di51 milioni di RMBEpiù di 34 brevetti nazionali.

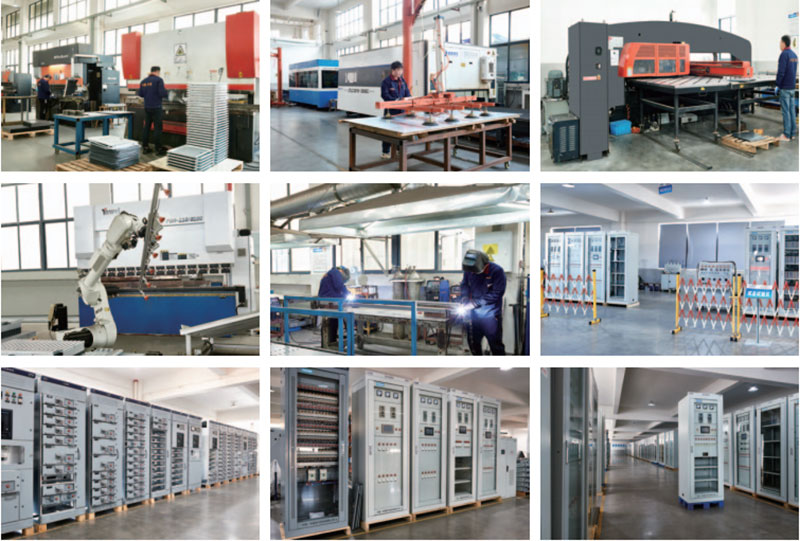

Le attrezzature di produzione comprendono:

• Macchine da taglio laser Trumpf dalla Germania
• Piegatrici CNC AMADA dal Giappone
• Punzonatrici automatizzate CNC
• Linee di produzione SMT
• Apparecchiature intelligenti per test di invecchiamento
• EMC, protezione IP e apparecchiature per test ambientali

Queste funzionalità supportano l'accuratezza della fabbricazione degli armadi, l'uniformità della produzione e il controllo di qualità per assemblaggi completi di quadri.

Domande frequenti

Per cosa vengono utilizzati principalmente i quadri di bassa tensione GCK?

GCK viene utilizzato principalmente per la distribuzione di energia a bassa tensione, il controllo dei motori e la distribuzione dell'illuminazione in centrali elettriche, sottostazioni, impianti di produzione, miniere, trattamento delle acque e progetti infrastrutturali.

Qual è la tensione di lavoro massima di GCK?

La tensione di funzionamento massima è 660 V CA, progettata per sistemi di distribuzione CA a bassa tensione a 50 Hz.

Qual è la corrente nominale massima?

La corrente nominale può raggiungere 3150 A, con la configurazione finale determinata dai requisiti di ingresso, sbarre e alimentatore.

Perché GCK è adatto per le applicazioni MCC?

GCK utilizza unità funzionali estraibili e incorpora un centro di controllo motore MCC, che consente di configurare i circuiti motore in base alla potenza del motore, ai metodi di avviamento e ai requisiti di protezione.

Qual è la differenza principale tra GCK e GGD?

GGD è un armadio di distribuzione fisso a bassa tensione comunemente utilizzato per la distribuzione di energia convenzionale. GCK utilizza unità funzionali estraibili ed è più adatto ai sistemi industriali che richiedono alimentatori multipli, circuiti di controllo motore e una maggiore flessibilità di manutenzione.
