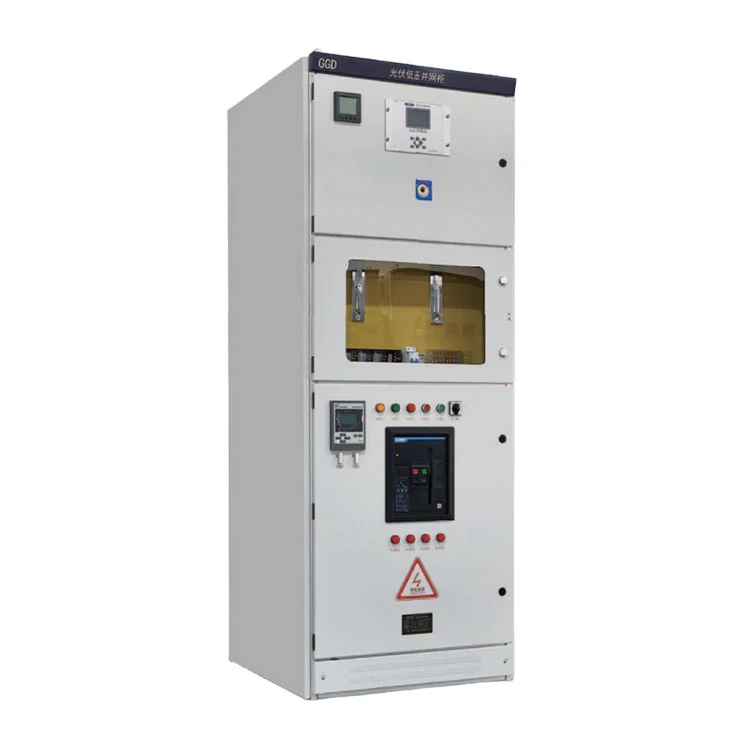

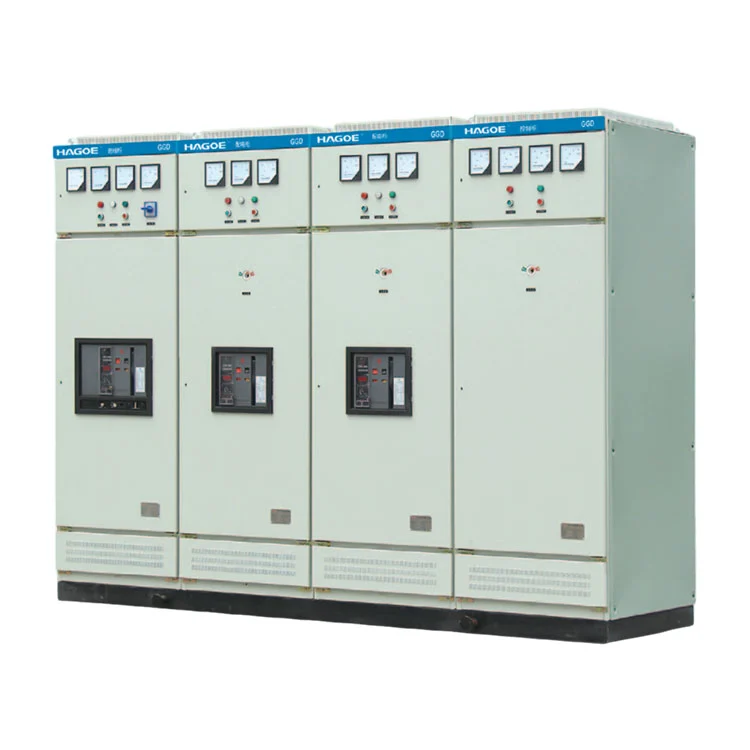

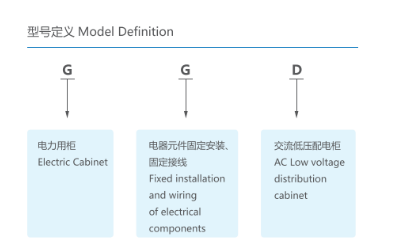

GGD non è semplicemente un contenitore metallico. È unassemblaggio di quadri di bassa tensionecontenenti interruttori automatici, sbarre, dispositivi di protezione, strumenti di misura e componenti di controllo.
In un tipico sistema di distribuzione, la potenza viene ridotta attraverso un trasformatore prima di entrare nel quadro di bassa tensione. Il quadro di bassa tensione GGD riceve energia attraverso il circuito principale in ingresso e la distribuisce all'illuminazione, ai motori, alle apparecchiature di produzione e ad altri carichi a bassa tensione attraverso i singoli circuiti di alimentazione.
Il percorso di base del potere può essere rappresentato come:
Trasformatore → Circuito di ingresso principale → Sistema di sbarre → Circuiti di alimentazione → Carichi elettrici
Per questo motivo, la scelta del quadro dovrebbe considerare più della corrente nominale.Corrente di cortocircuito presunta, caratteristiche del carico, numero di circuiti in uscita, disposizione delle sbarre, coordinamento delle protezioni e condizioni di installazionetutti influiscono sulla configurazione finale.
Il principale valore ingegneristico del quadro di bassa tensione GGD è quello di fornire una piattaforma strutturata e manutenibile per la distribuzione dell'energia a bassa tensione.
In base alle specifiche del prodotto fornito, le caratteristiche principali includono:
Diversi modelli GGD forniscono diversi livelli di corrente di interruzione nominale di cortocircuito, consentendo di selezionare il quadro in base al livello di guasto del sistema.
L'armadio e il sistema conduttivo devono resistere agli effetti termici e alle forze elettromagnetiche generate durante le condizioni di cortocircuito. I parametri rilevanti includono la corrente nominale ammissibile di breve durata e la corrente nominale ammissibile di picco.
I circuiti di ingresso, uscita, carico e distribuzione possono essere configurati in base alle esigenze di progetto.
L'architettura consolidata dell'armadio facilita l'installazione delle apparecchiature, l'ispezione dei circuiti e la successiva manutenzione.
Sono disponibili diversi valori di corrente nelle configurazioni GGD1, GGD2 e GGD3 per soddisfare le diverse capacità di distribuzione.
I tre gruppi GGD non dovrebbero essere visti semplicemente come armadi di diverse dimensioni. Le loro principali differenze sono associate acorrente nominale e capacità di tenuta al cortocircuito.
| Modello | Tensione nominale | Corrente nominale | Corrente di interruzione nominale di cortocircuito | Corrente di tenuta nominale di breve durata | Corrente di tenuta di picco nominale |
|---|---|---|---|---|---|
| GGD1 | 380 V | A: ≤1000A / B: 600(630)A / C: 400A | 15kA | 15kA | 30kA |
| GGD2 | 380 V | A: ≤1500(1600)A / B: 1000A / C: 600A | 30kA | 30kA | 63kA |
| GGD3 | 380 V | A: ≤3150A / B: 2500A / C: 2000A | 50kA | 50kA | 105kA |
Nota sull'approvvigionamento:Il modello finale non deve essere selezionato esclusivamente in base alla corrente di carico. Prima dell'ordine è necessario confermare anche il livello di cortocircuito del progetto, la capacità del trasformatore, il coordinamento della protezione e la configurazione dell'alimentatore
Nella scelta dei quadri di bassa tensione, la corrente di interruzione nominale di cortocircuito, la corrente di tenuta di breve durata nominale e la corrente di tenuta di picco nominale descrivono diversi aspetti delle prestazioni in caso di guasto.
La corrente di interruzione nominale di cortocircuito si riferisce alla capacità del quadro di interrompere una determinata corrente di cortocircuito in condizioni definite.
La corrente nominale ammissibile di breve durata indica la corrente che l'apparecchiatura può sopportare per una durata specifica durante un evento di cortocircuito, in particolare in relazione allo stress termico.
La corrente di picco nominale di tenuta si riferisce alle forze elettromagnetiche associate alla corrente di cortocircuito di picco.
Per questo motivo, questi parametri dovrebbero essere confrontati con la corrente di cortocircuito presunta calcolata del progetto piuttosto che selezionare un armadio semplicemente in base alla sua normale corrente operativa.
I quadri di bassa tensione GGD possono essere configurati in base alla topologia di distribuzione del progetto.
Le configurazioni tipiche includono:
Collega l'armadio al trasformatore o alla fonte di alimentazione a bassa tensione a monte.
Fornisce circuiti di alimentazione indipendenti per diverse aree o apparecchiature.
Configurato con adeguati dispositivi di commutazione, protezione e controllo per applicazioni motore.
Fornisce circuiti dedicati a bassa tensione per i sistemi di illuminazione.
La compensazione del condensatore può essere incorporata in base al fattore di potenza e ai requisiti di potenza reattiva del progetto.
È possibile incorporare tensione, corrente, potenza, energia e altre funzioni di monitoraggio in base ai requisiti del progetto.
Secondo i dati di prodotto forniti, la serie GGD è destinata alle seguenti condizioni operative tipiche:
Per ambienti ad alta quota, elevata umidità, altamente corrosivi, ad alte vibrazioni o altrimenti insoliti, le condizioni effettive del sito devono essere confermate durante la fase di richiesta tecnica in modo che l'apparecchiatura possa essere configurata adeguatamente.
Il quadro a bassa tensione GGD è adatto per applicazioni che richiedono distribuzione e controllo centralizzati dell'alimentazione a bassa tensione, tra cui:
Centrali elettriche e sottostazioni
Per sistemi di distribuzione a bassa tensione e di alimentazione ausiliaria.
Produzione industriale
Per linee di produzione, macchinari, pompe, ventilatori e altri carichi industriali.
Industria mineraria e pesante
Per sistemi di distribuzione di energia industriale e mineraria.
Progetti infrastrutturali
Per la distribuzione a bassa tensione negli edifici, nelle infrastrutture comunali e nelle strutture pubbliche.
Progetti di energia rinnovabile
Come parte della sezione di distribuzione CA a bassa tensione di progetti di energia rinnovabile, soggetta all'architettura complessiva del sistema.
Aggiornamenti della rete di distribuzione
Per l'ammodernamento e l'ampliamento dei sistemi di distribuzione a bassa tensione esistenti.
| Considerazione | Gabinetto di distribuzione di base | Quadri di bassa tensione GGD |
|---|---|---|
| Applicazione di sistema | Distribuzione semplice | Distribuzione industriale e di energia |
| Configurazione attuale | Solitamente limitato | Livelli di corrente multipli |
| Parametri di cortocircuito | Può essere limitato | Chiaramente specificato |
| Configurazione elettrica | Relativamente semplice | Flessibile |
| Configurazione della protezione | Di base | Configurabile in base al sistema |
| Idoneità del progetto | Installazioni piccole/semplici | Progetti industriali e infrastrutturali |
| Personalizzazione ingegneristica | Limitato | Disponibile secondo progetto |
Per la distribuzione residenziale semplice o su piccola scala può essere sufficiente una scatola di distribuzione di base. Gli impianti industriali, le sottostazioni e i progetti infrastrutturali richiedono in genere una definizione più chiaracapacità di cortocircuito, capacità delle sbarre, quantità di alimentatori, configurazione della protezione e requisiti di manutenzione.
È qui che un quadro di bassa tensione GGD diventa più appropriato per le applicazioni di distribuzione ingegnerizzata.
GGD è un gruppo elettrico completo, il che significa che la qualità del prodotto non dipende solo dai singoli componenti ma anche daprecisione di fabbricazione dell'armadio, collegamenti delle sbarre, distanze dei conduttori, continuità della messa a terra, installazione dei componenti e cablaggio dell'intero armadio.
HAGOE gestisce la produzione secondo il sistema di gestione della qualità ISO9001 e applica il controllo di qualità dall'ispezione dei materiali e dei componenti in entrata fino al test dell'intero armadio.
Un tipico processo di produzione include:
Ispezione in entrata → Lavorazione della lamiera → Assemblaggio armadio → Installazione sbarre → Installazione componenti → Cablaggio → Ispezione elettrica → Test funzionale → Ispezione finale
Per i progetti di ingegneria, HAGOE può fornire documentazione tecnica, registri di ispezione, documenti di certificazione, schemi elettrici e documenti relativi all'installazione in base ai requisiti di approvvigionamento.
I quadri a bassa tensione GGD vengono utilizzati principalmente per la distribuzione di energia AC a bassa tensione, l'illuminazione, il controllo e la protezione in centrali elettriche, sottostazioni, impianti industriali, imprese minerarie e progetti infrastrutturali.
La selezione dovrebbe basarsi sulla corrente nominale, sulla corrente di cortocircuito prevista, sui requisiti dell'alimentatore e sulla configurazione del sistema.
SÌ. HAGOE può personalizzare le configurazioni elettriche in base ai circuiti di ingresso, alle partenze, alla misurazione, alla protezione, alla compensazione, ai requisiti di controllo e alle dimensioni di installazione.
Le condizioni operative standard fornite sono destinate principalmente ad installazioni tipiche. L'uso all'aperto richiede la conferma della protezione dell'involucro, della temperatura, dell'umidità, della radiazione solare e di altri requisiti ambientali prima della configurazione.
