Riepilogo dell'articolo:UNAlimentazione CAè una parte fondamentale della moderna infrastruttura elettrica, ma selezionare la giusta configurazione implica molto più che abbinare i valori di tensione e corrente. Il tipo di carico, la strategia di protezione, l'involucro, l'ambiente di installazione, la disposizione dei cavi, l'accesso per la manutenzione e i futuri requisiti di espansione possono tutti influire sull'affidabilità del sistema. Questo articolo spiega come funziona un alimentatore CA nelle applicazioni industriali e infrastrutturali, quali componenti sono comunemente utilizzati, come selezionare una soluzione adeguata e come un sistema adeguatamente progettato può ridurre i rischi elettrici, semplificare la manutenzione e supportare il funzionamento stabile delle apparecchiature. HAGOE fornisce pannelli di alimentazione CA e quadri elettrici CA che possono essere configurati per diversi requisiti di progetto, tra cui apparecchiature industriali, infrastrutture, telecomunicazioni, energia rinnovabile e distribuzione di energia localizzata.
UNAlimentazione CAè un sistema o un assieme elettrico progettato per ricevere energia in corrente alternata e fornirla in modo sicuro e affidabile ad apparecchiature, circuiti o sistemi elettrici a valle. Nelle applicazioni industriali pratiche, il termine può riferirsi a qualcosa di più di una semplice fonte di energia elettrica. Un gruppo di alimentazione CA adeguatamente progettato può combinare distribuzione dell'alimentazione, isolamento del circuito, protezione da sovracorrente, misurazione, commutazione, controllo e connessioni terminali in un'unica soluzione coordinata.
Questa distinzione è importante perché i carichi elettrici raramente funzionano in modo isolato. Una fabbrica può avere motori, apparecchiature di automazione, sistemi di controllo, illuminazione, apparecchiature di comunicazione e dispositivi ausiliari che condividono la stessa infrastruttura elettrica. Senza un'adeguata distribuzione e protezione, un problema in un circuito derivato può influenzare altre apparecchiature e causare inutili tempi di inattività.
Le moderne apparecchiature di alimentazione CA devono pertanto essere progettate in base all'applicazione completa anziché a una singola classificazione elettrica. Prima di specificare l'apparecchiatura, è necessario considerare tensione, corrente, caratteristiche del carico, condizioni di guasto, esposizione ambientale, requisiti dell'involucro, percorso dei cavi e accesso per la manutenzione.
HAGOE sviluppa soluzioni di alimentazione CA per apparecchiature industriali, progetti infrastrutturali, strutture di telecomunicazioni, sistemi di energia rinnovabile e altre applicazioni che richiedono una distribuzione di alimentazione CA controllata e protetta.
Il processo operativo di base di un gruppo di alimentazione CA può essere inteso come un percorso controllato tra la fonte elettrica in ingresso e i carichi collegati.
Questa architettura crea un'interfaccia elettrica più organizzata. Invece di collegare numerosi carichi direttamente a un'alimentazione non controllata, il sistema fornisce circuiti definiti con adeguati punti di protezione e isolamento.
La disposizione esatta dipende dal progetto. Una scatola compatta montata su macchina può richiedere solo un numero limitato di circuiti protetti, mentre un pannello di alimentazione ausiliaria industriale può richiedere più circuiti derivati, misuratori, isolatori, contattori e altri componenti.
La configurazione interna di un alimentatore CA deve essere selezionata in base ai requisiti elettrici e all'ambiente operativo. I componenti comuni includono:
| Componente | Funzione primaria | Considerazione tipica |
|---|---|---|
| Interruttore principale | Fornisce protezione e commutazione del circuito primario | Corrente nominale, tensione, capacità di interruzione |
| Interruttori di derivazione | Proteggere i singoli circuiti a valle | Corrente di carico e coordinazione |
| Isolatore | Fornisce l'isolamento elettrico per il funzionamento o la manutenzione | Requisiti di isolamento e metodo di installazione |
| Fusibile | Fornisce protezione da sovracorrente | Tipo di fusibile, valore nominale e applicazione |
| Contattore | Consente la commutazione e il controllo elettrico | Tipo di carico e frequenza di commutazione |
| Metro | Fornisce la misurazione elettrica | Tensione, corrente, potenza o altri parametri monitorati |
| Morsettiere | Organizzare le connessioni del cablaggio sul campo | Dimensioni del conduttore e disposizione dei collegamenti |
| Sbarra collettrice | Distribuisce l'energia elettrica all'interno dell'assieme | Capacità di corrente, isolamento e spazio libero |
| Allegato | Protegge i componenti elettrici e il cablaggio | Materiale, dimensioni, ambiente e livello di protezione |
Non tutti gli alimentatori CA richiedono tutti questi componenti. Una progettazione efficace evita inutili complessità fornendo al tempo stesso le funzioni richieste dall'applicazione.

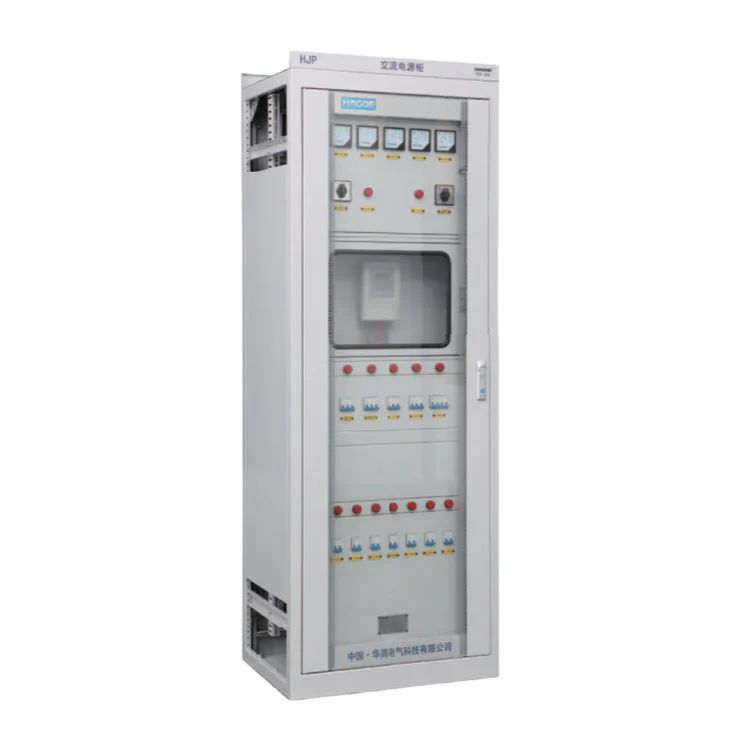

Due configurazioni comuni sono un pannello di alimentazione CA e una scatola del pannello CA. Sebbene le loro funzioni si sovrappongano, la loro forma fisica e l'installazione prevista possono essere diverse.
Per un'installazione industriale di grandi dimensioni, può essere preferibile un pannello perché può ospitare più circuiti e una disposizione dei componenti più ampia. Per un costruttore di macchine o un integratore di apparecchiature, una scatola a pannello compatta può semplificare il cablaggio localizzato e ridurre lo spazio richiesto per i componenti elettrici.
La scelta corretta dipende dal numero di circuiti, dal luogo di installazione, dallo spazio disponibile, dal percorso dei cavi, dai requisiti di manutenzione e dalle condizioni ambientali.
La scelta di un alimentatore CA basato solo sulla tensione e sulla corrente nominali può creare problemi in seguito. Un approccio migliore consiste nel valutare l'applicazione elettrica completa prima di finalizzare le specifiche.
Per l'approvvigionamento basato su progetto, la fornitura di uno schema unifilare, di una lista di carico, delle specifiche delle apparecchiature, dei disegni di installazione e dei requisiti dei cavi può rendere il processo di progettazione molto più accurato.
Carichi elettrici diversi creano esigenze diverse sull'alimentazione CA. Un riscaldatore resistivo, ad esempio, si comporta diversamente da un motore o da un sistema di controllo elettronico.
| Tipo di carico | Caratteristica tipica | Attenzione progettuale |
|---|---|---|
| Carichi resistivi | Domanda attuale generalmente prevedibile | Corrente continua e carico termico |
| Carichi induttivi | Può coinvolgere potenza reattiva ed effetti di commutazione | Scelta dei dispositivi di protezione e commutazione |
| Motori | La corrente di avvio può superare la corrente di funzionamento | Condizioni di partenza, protezione e commutazione |
| Apparecchiature elettroniche | Può essere sensibile alla qualità dell'alimentazione e alle interruzioni | Protezione, monitoraggio e compatibilità del sistema |
| Carichi industriali misti | Diversi tipi di carico funzionano contemporaneamente | Calcolo del carico, separazione dei circuiti e coordinamento |
Ignorare la corrente di avviamento o le condizioni transitorie può provocare interventi intempestivi o un sistema sottodimensionato. Al contrario, un sovradimensionamento eccessivo può aumentare i costi delle apparecchiature e le dimensioni dell’armadio senza fornire vantaggi operativi significativi.
Una progettazione equilibrata dovrebbe quindi considerare sia le condizioni operative attuali che i requisiti futuri realistici.
La protezione elettrica è una delle funzioni più importanti di un gruppo di alimentazione CA. I dispositivi di protezione aiutano a isolare i circuiti anomali e a ridurre il potenziale impatto dei guasti elettrici.
Tuttavia, la protezione è solo una parte del progetto complessivo. Anche l'involucro gioca un ruolo importante perché determina il modo in cui i componenti elettrici sono protetti dall'ambiente circostante e il modo in cui il personale può interagire in sicurezza con l'apparecchiatura.
Considerazioni importanti sulla custodia includono:
Le soluzioni di alimentazione CA di HAGOE possono essere configurate in base alle condizioni di installazione, ai requisiti dell'involucro, alla disposizione dei cavi e alle specifiche elettriche specifiche del progetto. Ciò è particolarmente utile quando le apparecchiature standard disponibili in commercio non si adattano ai vincoli fisici o elettrici del sito.
Le apparecchiature di alimentazione CA vengono utilizzate in un'ampia gamma di settori poiché la maggior parte dei sistemi elettrici industriali e commerciali richiedono un'interfaccia controllata tra la sorgente in ingresso e i singoli carichi.
Produzione industriale:Gli impianti di produzione utilizzano gruppi di alimentazione CA per macchinari, sistemi di automazione, apparecchiature di controllo, carichi ausiliari e distribuzione elettrica localizzata. Una corretta organizzazione dei circuiti può facilitare la risoluzione dei problemi e ridurre l'impatto dei singoli guasti elettrici.
Energia e infrastrutture:I progetti infrastrutturali possono richiedere un'alimentazione ausiliaria affidabile per apparecchiature sul campo, sistemi di controllo, sale elettriche e altre installazioni di supporto. Potrebbe essere necessario che l'apparecchiatura soddisfi disegni di progetto specifici e requisiti ambientali.
Telecomunicazioni:Le strutture di telecomunicazione contengono apparecchiature di comunicazione e controllo sensibili che dipendono dalla distribuzione elettrica organizzata. I gruppi di alimentazione CA possono fornire interfacce di alimentazione protette per apparecchiature e sistemi ausiliari.
Energia rinnovabile:I progetti fotovoltaici e di stoccaggio dell'energia contengono più sottosistemi elettrici. Le apparecchiature di alimentazione CA possono essere utilizzate per circuiti ausiliari, apparecchiature di controllo locale, funzioni di protezione e altre applicazioni lato CA.
Macchinari e attrezzature:I quadri elettrici compatti CA possono essere integrati o installati accanto ai macchinari per fornire protezione locale, commutazione e punti di connessione. Ciò può aiutare i produttori di apparecchiature a creare un'architettura elettrica più organizzata.
HAGOE Electric Technology Co., Ltd. è coinvolta nella produzione e ingegneria di apparecchiature elettriche dal 2008. Le sue capacità coprono ricerca e sviluppo, progettazione ingegneristica, produzione, test, vendite e servizi di esportazione.
Per i clienti che acquistano apparecchiature di alimentazione CA, il valore di un produttore non è limitato al cabinet fisico. I requisiti del progetto spesso riguardano la configurazione elettrica, i disegni, la selezione dei componenti, le dimensioni dell'involucro, la documentazione, l'imballaggio e il coordinamento tecnico. Un produttore in grado di supportare queste fasi può contribuire a ridurre le lacune di comunicazione tra i team di approvvigionamento, ingegneria, installazione e messa in servizio.
HAGOE supporta sia prodotti standardizzati che soluzioni personalizzate. La sua gamma di alimentatori CA comprende pannelli di alimentazione CA e scatole di pannelli CA che possono essere configurati in base ai requisiti del progetto.
Per gli appaltatori EPC, i distributori, i produttori di apparecchiature e gli utenti industriali esteri, questo approccio orientato al progetto può essere particolarmente utile quando le dimensioni standard o le configurazioni elettriche standard non sono sufficienti.
Anche un alimentatore CA ben progettato richiede un'installazione corretta e un'ispezione di routine. Prima della messa sotto tensione, il personale elettrico qualificato deve verificare che l'installazione corrisponda ai disegni approvati e ai requisiti locali applicabili.
Un programma di ispezione pratico può includere:
Gli intervalli di manutenzione devono essere determinati in base all'apparecchiatura, all'ambiente operativo, al ciclo di lavoro, alle raccomandazioni del produttore e alle normative applicabili. Qualsiasi ispezione o riparazione che coinvolga apparecchiature elettriche sotto tensione deve essere eseguita solo da personale adeguatamente qualificato seguendo le procedure di sicurezza del sito.
Diversi errori evitabili possono rendere un alimentatore CA più costoso o meno affidabile del necessario.
1. Cos'è un alimentatore CA?
Un alimentatore CA è una fonte o un assieme elettrico progettato per ricevere, controllare, proteggere, distribuire o fornire energia in corrente alternata alle apparecchiature collegate. I quadri di alimentazione CA industriali possono combinare funzioni di distribuzione, protezione, commutazione, misurazione e connessione.
2. Qual è la differenza tra un pannello di alimentazione CA e una scatola del pannello CA?
Un pannello di alimentazione CA è generalmente destinato a una disposizione più completa di circuiti di ingresso, distribuzione, protezione e controllo CA. Una scatola del pannello CA è solitamente più compatta ed è adatta per la distribuzione o il controllo dell'alimentazione localizzata a livello di apparecchiatura.
3. Quali informazioni devo fornire quando richiedo un alimentatore AC?
Le informazioni utili includono tensione del sistema, corrente nominale, numero di circuiti, tipi di carico, ambiente di installazione, requisiti della custodia, direzione di ingresso dei cavi, metodo di montaggio, requisiti di monitoraggio, standard applicabili e disegni di progetto. Uno schema unifilare e una lista di carico possono rendere la valutazione tecnica molto più semplice.
4. È possibile personalizzare un alimentatore CA?
SÌ. A seconda del progetto, un alimentatore CA può essere configurato in base ai valori nominali elettrici, alla quantità di circuiti, ai dispositivi di protezione, alle dimensioni dell'involucro, alla disposizione dei componenti, all'ingresso dei cavi, alla disposizione di montaggio, alle funzioni di monitoraggio, alle targhette e ai requisiti di documentazione.
5. Dove vengono comunemente utilizzati i pannelli di alimentazione CA?
Le applicazioni tipiche includono produzione industriale, infrastrutture, telecomunicazioni, progetti di energia rinnovabile, sistemi di automazione, sistemi di alimentazione ausiliaria e integrazione di macchinari.
6. Perché la scelta della custodia è importante?
La custodia protegge i componenti elettrici e il cablaggio dalle condizioni ambientali e meccaniche. Quando si seleziona l'armadio è necessario tenere conto di polvere, umidità, temperatura, posizione di installazione, percorso dei cavi e accesso per la manutenzione.
7. L'HAGOE può sostenere progetti all'estero?
HAGOE fornisce supporto tecnico ed esportazione per progetti applicabili, tra cui consulenza tecnica, produzione personalizzata, documentazione di qualità, imballaggio per esportazione, coordinamento logistico, guida all'installazione e supporto tecnico post-vendita.
Un affidabileAlimentazione CAè più di un involucro contenente componenti elettrici. Si tratta di un'interfaccia importante tra la fonte di alimentazione a monte e le apparecchiature a valle, che combina distribuzione dell'alimentazione, protezione, isolamento, commutazione, monitoraggio e cablaggio organizzato in base ai requisiti dell'applicazione.
La soluzione più efficace inizia con una chiara comprensione del carico elettrico e dell'ambiente di installazione. La tensione e la corrente sono punti di partenza essenziali, ma è necessario valutare anche le caratteristiche del carico, le condizioni di guasto, i requisiti dell'involucro, il percorso dei cavi, l'accesso per la manutenzione, le esigenze di monitoraggio e l'espansione futura.
Per gli utenti industriali, i produttori di apparecchiature, gli appaltatori EPC, gli sviluppatori di infrastrutture, le strutture di telecomunicazioni e i progetti di energia rinnovabile, lavorare con un produttore esperto può semplificare questo processo.HAGOEcombina ingegneria elettrica, produzione, test, personalizzazione e supporto all'esportazione per sviluppare soluzioni di alimentazione CA per diverse condizioni di progetto.
Se stai valutando un pannello di alimentazione CA, una scatola di pannelli CA o una soluzione di distribuzione dell'alimentazione CA personalizzata, fornisci a HAGOE le specifiche elettriche, le informazioni sul carico, i disegni e i requisiti di installazione.Contattaciper discutere i requisiti del tuo progetto e trovare una pratica configurazione di alimentazione CA per la tua applicazione.
