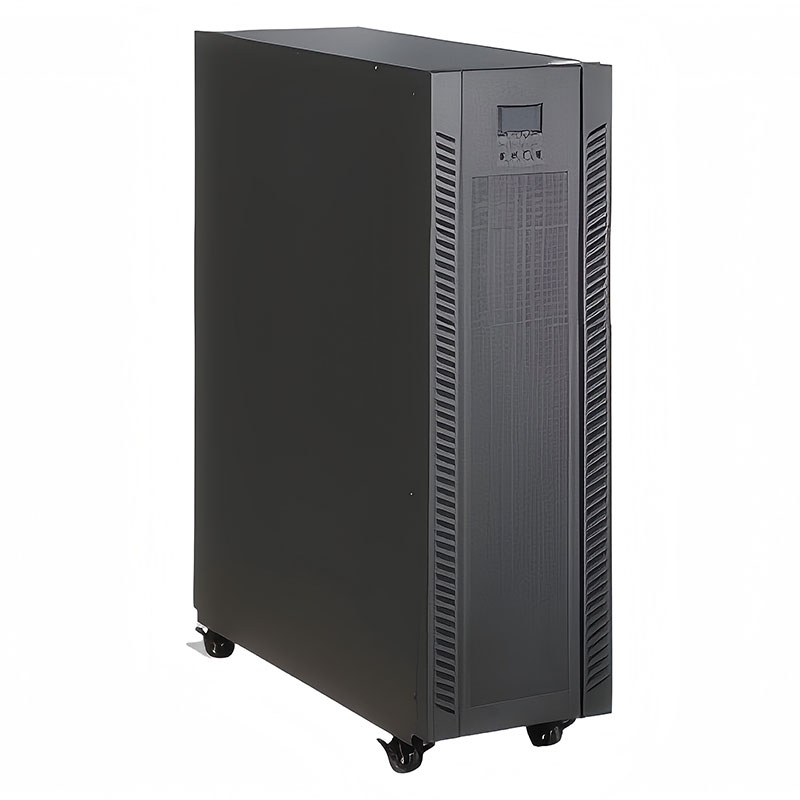

La caratteristica principale di un UPS a bassa frequenza non risiede solo nel trasformatore, ma anche nella combinazione di un trasformatore a frequenza di linea a bassa frequenza e un'architettura online a doppia conversione.
La potenza CA in ingresso viene prima convertita in CC da un raddrizzatore; successivamente, il bus CC fornisce uno stadio di potenza intermedio stabile, che viene poi riconvertito in CA dall'inverter per l'uscita al carico. Durante il normale funzionamento, il carico è continuamente alimentato dall'inverter, anziché direttamente collegato all'ingresso CA.
Il trasformatore a bassa frequenza fornisce isolamento elettrico tra i circuiti di ingresso e di uscita e migliora la capacità del sistema di resistere a correnti di spunto, carichi non lineari e condizioni operative anomale.
Questa architettura rende i sistemi UPS a bassa frequenza particolarmente adatti per applicazioni con requisiti estremamente elevati di continuità delle apparecchiature e qualità dell'alimentazione, non solo per quelle che richiedono il backup della batteria di emergenza.

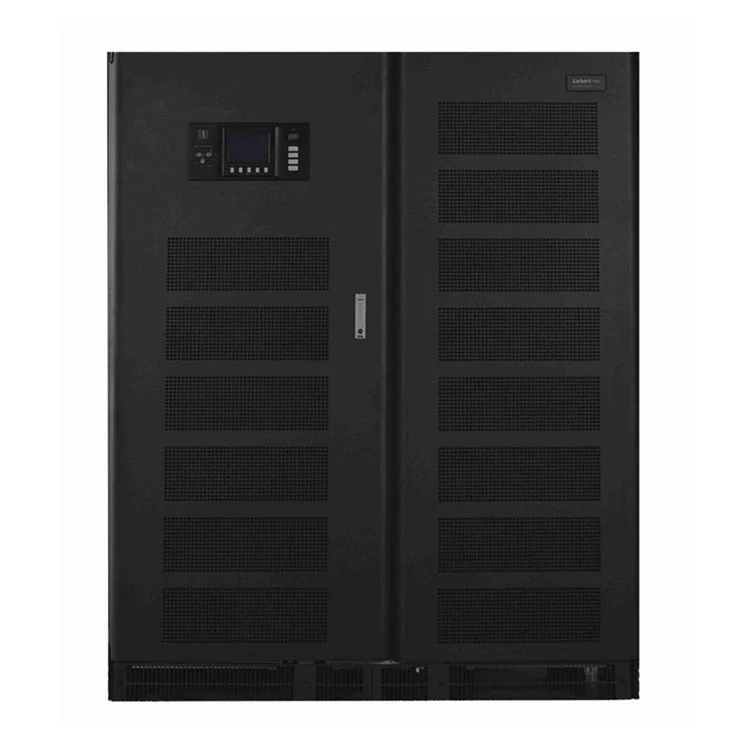

L'UPS a bassa frequenza HAGOE segue un tipico percorso di alimentazione online a doppia conversione:
Ingresso CA → Raddrizzatore → Bus CC → Invertitore → Trasformatore a bassa frequenza → Carico
In condizioni di rete normali, il raddrizzatore fornisce alimentazione CC regolata al bus CC, mentre l'inverter fornisce continuamente alimentazione CA condizionata al carico.
Quando l'alimentazione di rete viene a mancare o esce dall'intervallo operativo specificato, il sistema di batterie fornisce energia al bus CC e l'inverter continua ad alimentare il carico. Ciò elimina l'interruzione del trasferimento associata alle architetture UPS di standby convenzionali.

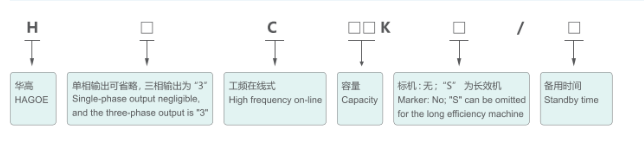

| Categoria | Parametro tecnico | Specifica |
|---|---|---|
| Ingresso CA | Capacità nominale | 10 kVA / 15 kVA / 20 kVA / 30 kVA / 40 kVA / 60 kVA / 80 kVA / 100 kVA / 120 kVA / 140 kVA / 160 kVA / 200 kVA / 250 kVA / 300 kVA / 600 kVA / 1000 kVA / 1500 kVA / 2000kVA |
| Modalità e principio di funzionamento | Interruttore di bypass statico di potenza online (commutazione continua), tecnologia a doppia conversione, separazione completa della potenza in uscita | |
| Numero di fase | Tre fasi + N + G | |
| Voltaggio | 380 V ±20% | |
| Frequenza | 50Hz±10% | |
| Corrente massima | 19 A / 29 A / 38 A / 57 A / 76 A / 114 A / 158 A / 189 A / 227 A / 265 A / 303 A / 379 A / 473 A / 568 A / 1040 A / 1800 A / 2700 A / 3600 A | |
| Fattore di potenza | 0,95 (con filtro di ingresso) | |
| Ingresso bypass CA | Inizio morbido | 0–100% entro 5 secondi |
| Numero di fase | Tre fasi + N + G | |
| Voltaggio | 380 V ±15% | |
| Frequenza | 50 Hz±2% | |
| Orario di cambio | 0 ms durante il sovraccarico | |
| Sistema di batterie | Tensione CC | 384 V (batterie 32 × 12 V) |
| Tensione di carica flottante | 432 V | |
| Tensione di interruzione | 332 V | |
| Corrente di scarica massima | 25 A / 38 A / 51 A / 76 A / 101 A / 152 A / 203 A / 253 A / 304 A / 360 A / 425 A / 528 A / 660 A / 790 A / 1500 A / 2500 A / 3700 A / 5000 A | |
| Corrente di carica | 10–25 A (regolabile) | |
| Uscita CA | Numero di fase | Tre fasi + N + G |
| Voltaggio | 380 V ±1% (carico stazionario) | |
| Frequenza | 50 Hz ±2% (alimentazione di rete) / 50 Hz ±0,05% (alimentazione a batteria) | |
| Fattore di potenza | 0,8 in ritardo | |
| Forma d'onda di uscita | Onda sinusoidale | |
| Distorsione armonica totale | ≤3% per carico lineare; ≤5% per carico non lineare | |
| Transitori di tensione di carico dinamico | ±0,5% (da 0 a 100% di variazione del carico) | |
| Tempo di recupero istantaneo | <10ms (±0,5%) | |
| Tensione sbilanciata | ≤±3%; ≤±1% per tensione di carico bilanciata | |
| Capacità di sovraccarico | 120% per 10 minuti; 150% per 1 min (alimentazione a batteria) | |
| Prestazioni del sistema | Efficienza lavorativa | >91%; 95% in modalità economica ECO |
| Interfaccia di comunicazione informatica | RS232/RS422 | |
| Temperatura operativa | 0–40°C | |
| Umidità relativa | 0–90%, senza condensa | |
| Rumore | 50 dB / 55 dB / 63 dB / 65 dB / 68 dB / 70 dB, a seconda della capacità | |
| Display | Tipo A: piccolo display LCD; Tipo B: ampio display touchscreen (120 × 90 mm) |
In un sistema UPS, il trasformatore non viene utilizzato solo per la conversione della tensione. Contribuisce inoltre all'isolamento elettrico, alla gestione dei carichi transitori e alla protezione del sistema.
Carichi industriali come sistemi PLC, azionamenti a frequenza variabile, motori, contattori e raddrizzatori di grandi dimensioni possono generare correnti transitorie significative durante l'avvio o il funzionamento dinamico. Se la capacità dell'UPS viene selezionata solo in base alla potenza attiva a regime, l'inverter potrebbe subire un sovraccarico, una deviazione della tensione di uscita o un funzionamento di bypass non necessario.
Il trasformatore a bassa frequenza fornisce una robusta interfaccia magnetica ed elettrica con forte capacità transitoria, offrendo all'UPS un maggiore margine di progettazione per applicazioni con corrente di avviamento elevata o carichi d'urto.
| Fattore di ingegneria | UPS a bassa frequenza | UPS ad alta frequenza |
|---|---|---|
| Trasformatore | Trasformatore di potenza a bassa frequenza | Trasformatore ad alta frequenza/architettura senza trasformatore |
| Isolamento elettrico | Forte | Dipende dalla topologia del sistema |
| Carichi di avviamento del motore | Più adatto | Richiede un dimensionamento accurato |
| Corrente di spunto | Tolleranza più elevata | Più sensibile al dimensionamento |
| Carichi non lineari | Adatto con la configurazione corretta | Adatto con la configurazione corretta |
| Applicazioni industriali | Vestibilità forte | Più adatto per carichi IT generali |
| Peso del sistema | Relativamente più alto | Generalmente più compatto |
| Impronta di installazione | Più grande | Più piccolo |
| Priorità tipica | Robustezza e isolamento | Efficienza e compattezza |
Se un progetto si concentra principalmente su dimensioni, peso e densità di potenza elevata, un UPS ad alta frequenza può essere più vantaggioso; tuttavia, se il progetto dà priorità all’isolamento, alla capacità di carico di picco, all’adattabilità all’ambiente industriale e alla stabilità operativa a lungo termine, un UPS a bassa frequenza è generalmente una scelta migliore.
Pertanto, HAGOO sconsiglia di scegliere un UPS in base alla logica semplicistica secondo cui "la bassa frequenza è sempre migliore dell'alta frequenza". Si consiglia invece di configurare l'UPS in base al tipo di carico, al fattore di potenza, alla corrente di avvio, al tempo di backup e alle condizioni della rete.
La capacità dell'UPS non deve essere selezionata semplicemente aggiungendo i valori nominali riportati sulla targhetta di tutte le apparecchiature collegate.
La valutazione ingegneristica dovrebbe considerare:
Potenza attiva (kW) → Fattore di potenza → Corrente di avviamento → Rapporto di carico non lineare → Espansione futura → Ridondanza richiesta
Per le apparecchiature a motore, la potenza a regime potrebbe non sembrare particolarmente elevata, ma la corrente di avviamento può essere significativamente più elevata. Pertanto, la capacità di sovraccarico dell'inverter e la risposta ai transitori devono essere valutate durante il dimensionamento del sistema.
Anche la capacità della batteria dovrebbe essere calcolata in base al carico effettivo anziché essere selezionata da un valore Ah fisso.
Il calcolo ingegneristico normalmente considera la capacità dell'UPS, la potenza effettiva del carico, la tensione del bus CC, la configurazione della stringa di batterie, la velocità di scarica, l'autonomia richiesta, il margine di invecchiamento della batteria e la temperatura ambiente.
Per una progettazione accurata del sistema, il dimensionamento della batteria dovrebbe basarsi su quello del produttoreIntervallo di tensione CC, tensione minima della batteria e caratteristiche di scarica della batteria.
A seconda dei requisiti del progetto, l'UPS a bassa frequenza HAGOE può essere configurato con molteplici funzioni di protezione, tra cui:
protezione da sovratensione/sottotensione in ingresso, protezione da sovraccarico in uscita, protezione da cortocircuito, protezione da sovraccarico/scaricamento eccessivo della batteria, protezione da sovratemperatura e protezione bypass.
Per i progetti industriali, è necessario valutare anche il coordinamento tra l'interruttore a monte, i dispositivi di protezione a valle e la protezione da cortocircuito dell'UPS per ottenere un'adeguata selettività di protezione.
Hagoe Electric Technology Co., Ltd. gestisce un processo di produzione integrato che copre la progettazione tecnica, la fabbricazione della lamiera, l'assemblaggio elettronico, l'integrazione del sistema e il collaudo finale.

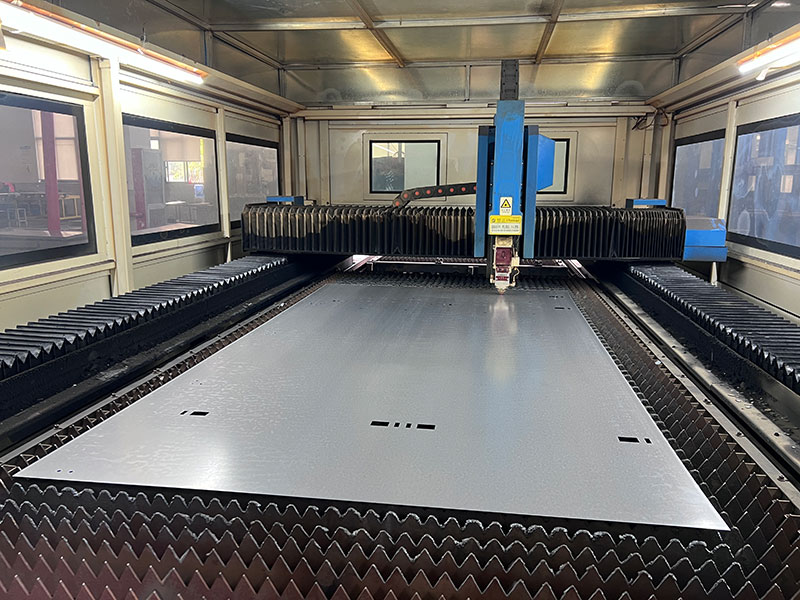

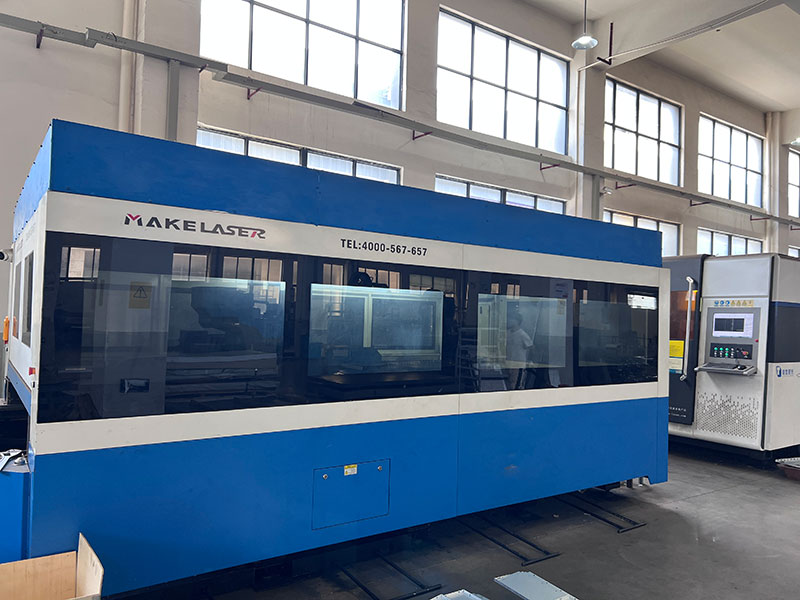

La base di produzione è dotata di macchine da taglio laser tedesche Trumpf, macchine piegatrici CNC giapponesi AMADA, apparecchiature di punzonatura a torretta automatizzate, linee di produzione SMT e sistemi intelligenti di test dell'invecchiamento.
Per le apparecchiature elettriche critiche come i sistemi UPS, la verifica della qualità deve andare oltre l'ispezione dei componenti. A seconda della configurazione del prodotto e dei requisiti del progetto, i test possono includere:
verifica dei parametri elettrici di ingresso/uscita, test delle funzioni di protezione, test di comunicazione, test di carico, test di invecchiamento e verifica funzionale completa del sistema.

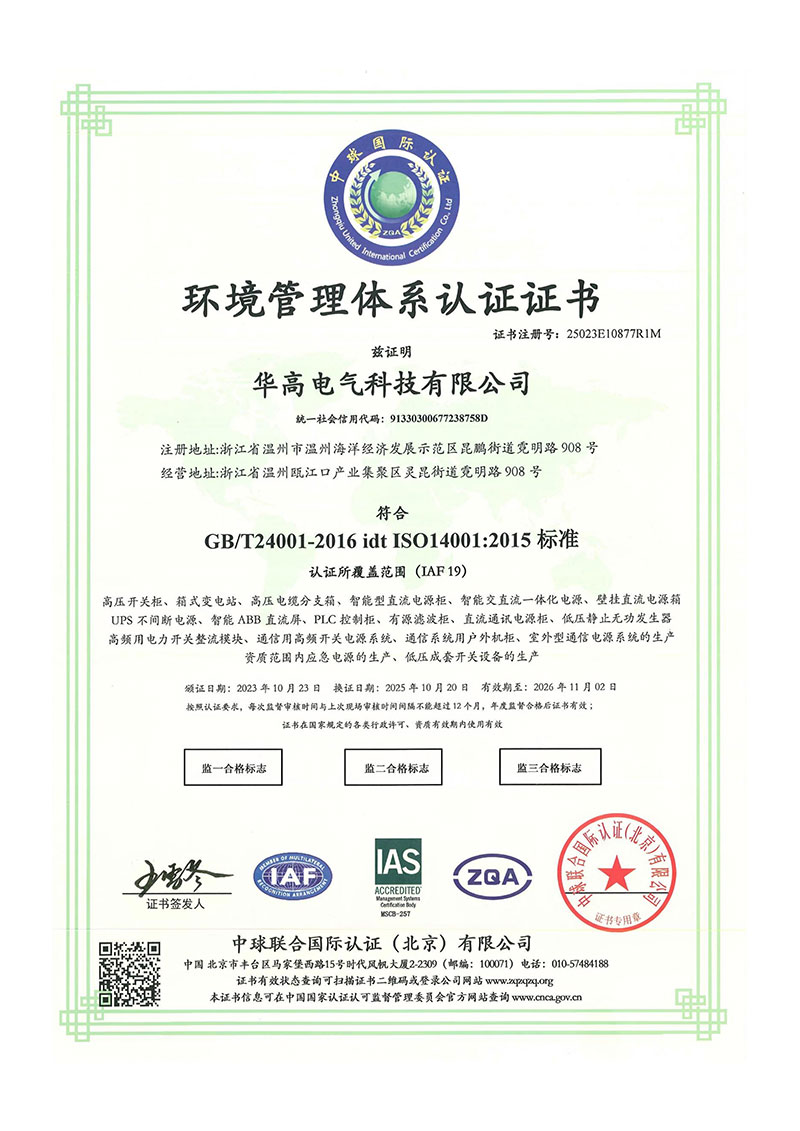

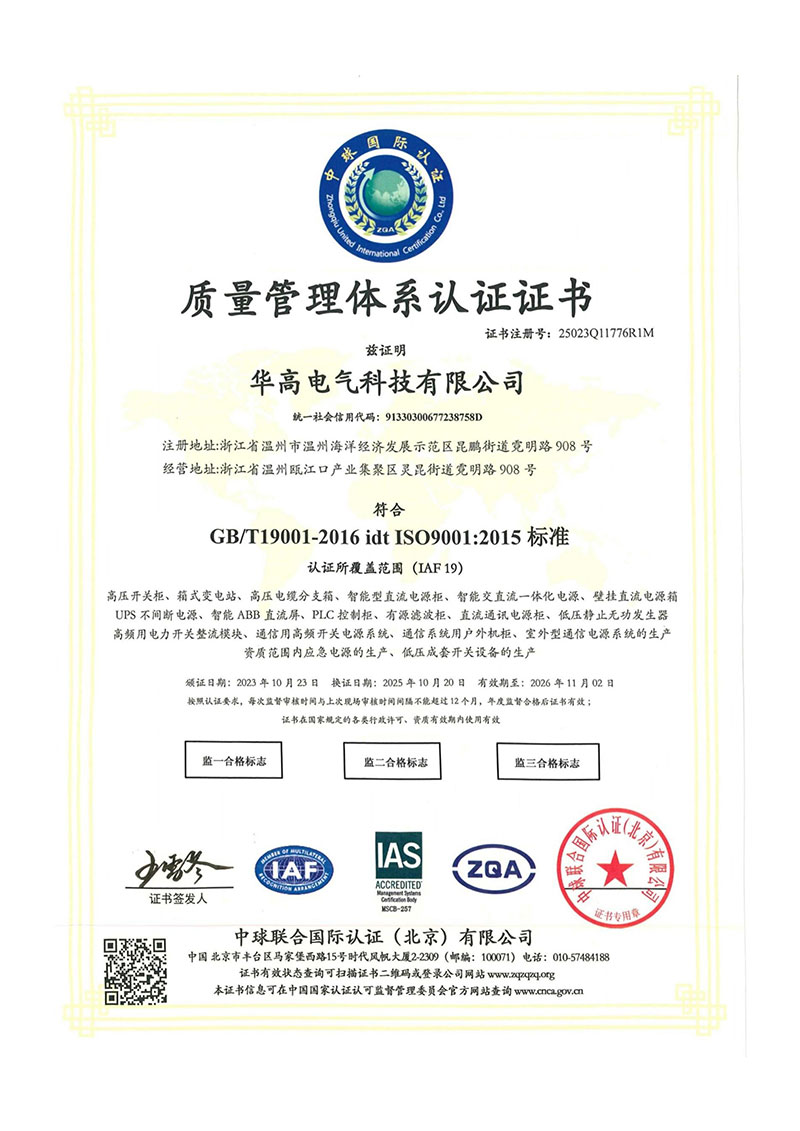

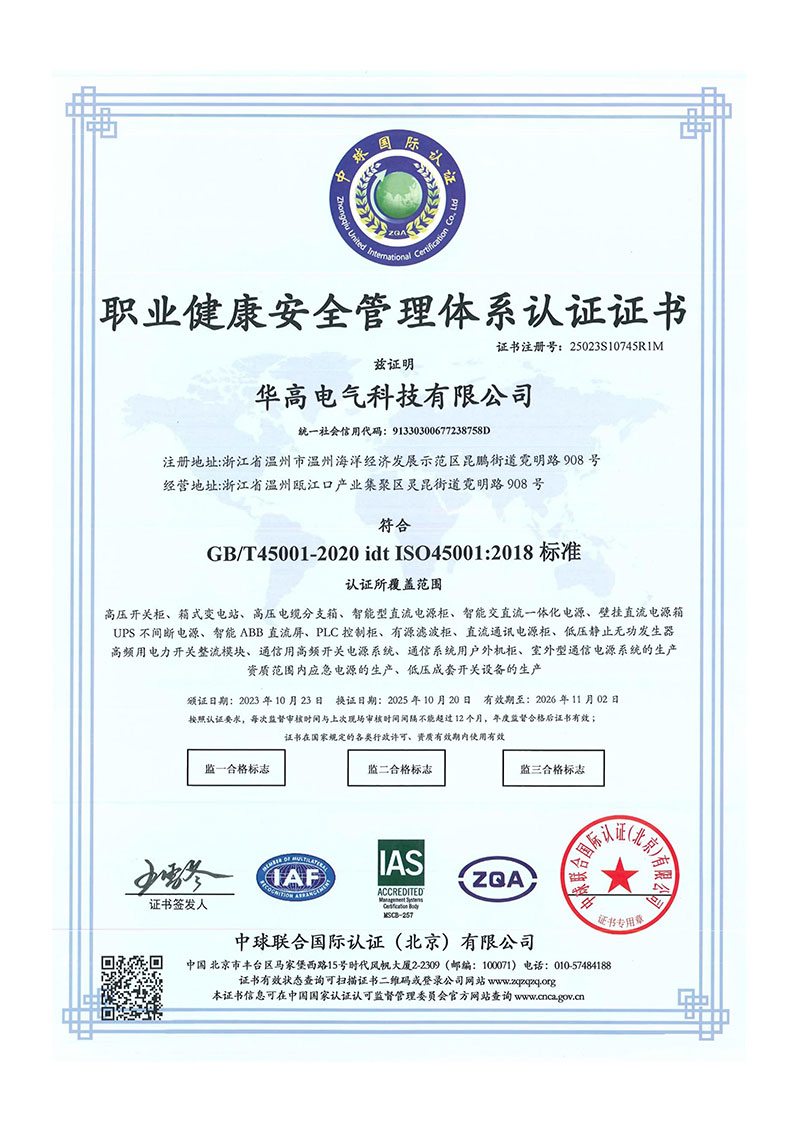

Hagoe opera secondo i sistemi di gestione ISO9001, ISO14001 e ISO45001 e detiene più di 34 brevetti nazionali a sostegno delle sue capacità di ricerca e sviluppo e di produzione.
Adatto per sottostazioni, sistemi di distribuzione e apparecchiature di automazione energetica che richiedono alimentazione continua per carichi di protezione, monitoraggio e comunicazione.
Adatto per PLC, DCS, computer industriali, armadi di automazione e sistemi di controllo di linee di produzione.
Adatto per imaging medicale, monitoraggio e altre apparecchiature di precisione che richiedono un'alimentazione stabile e ininterrotta.
Adatto per server, apparecchiature di rete, sistemi di archiviazione e infrastrutture di comunicazione.
Il controllo di qualità di HAGOE non si limita all'ispezione finale.Copre l'intero processo, dall'ingresso dei materiali alla produzione, assemblaggio, messa in servizio, test e rilascio finale.
Le principali fasi di controllo includono:
Ispezione in entrata → Controllo del processo → Ispezione del gruppo elettrico → Messa in servizio del sistema → Test delle prestazioni → Verifica dell'invecchiamento → Ispezione finale
Per i progetti UPS personalizzati, gli ingegneri HAGOE possono esaminare la lista di carico del cliente, lo schema unifilare, l'ambiente di installazione e gli standard di progetto prima della produzione per ridurre i rischi associati alla selezione della capacità, alla configurazione dell'interfaccia e all'installazione in loco.
HAGOE fornisce diverso supporto per l'installazione e la messa in servizio in base al tipo di apparecchiatura e alla scala del progetto.
Per le unità UPS standard montate a parete e i piccoli sistemi, HAGOE fornisce manuali di installazione in inglese eSupporto tecnico video remoto 24 ore su 24, 7 giorni su 7, consentendo ai team dei clienti formati di completare l'installazione con assistenza per la messa in servizio remota.
Per i sistemi UPS di medie dimensioni, gli armadi di distribuzione e i set di apparecchiature completi, è possibile organizzare l'installazione e la messa in servizio in loco in base ai requisiti del progetto.
Per grandi centrali elettriche e progetti EPC, HAGOE sviluppa un piano di installazione e messa in servizio dedicato prima della consegna e può organizzare personale tecnico per il supporto in loco.
Le informazioni di base includono capacità di carico, potenza di carico effettiva, fattore di potenza, tensione di ingresso/uscita, frequenza, autonomia richiesta della batteria, tipo di carico, ambiente di installazione, requisiti di bypass e protocollo di comunicazione.
I carichi del motore possono generare un'elevata corrente di avviamento. L'UPS necessita quindi di una sufficiente capacità di sovraccarico dell'inverter e di prestazioni transitorie anziché essere selezionato solo in base alla potenza di funzionamento nominale del motore.
SÌ. HAGOE può integrare UPS, sistema batteria, componenti di distribuzione, interfacce di monitoraggio, configurazione di bypass e relative apparecchiature elettriche in base ai requisiti del progetto.
SÌ. La tensione di ingresso/uscita, la frequenza, la configurazione dell'armadio, l'interfaccia di comunicazione, la configurazione della protezione, l'etichettatura, la documentazione e i requisiti di conformità applicabili possono essere adattati al mercato di destinazione.
Per i progetti EPC, HAGOE può partecipare dalla fase di selezione tecnica e fornire configurazione del sistema, disegni, documentazione tecnica, monitoraggio della produzione, documenti di ispezione, guida all'installazione e supporto per la messa in servizio.
