Riepilogo dell'articolo: Quadri di bassa tensione GCSè progettato per sistemi di alimentazione automatizzati a bassa tensione, multicircuito e ad alta capacità. Grazie alle unità funzionali estraibili, al controllo motore centralizzato, alla distribuzione dell'alimentazione e alla compensazione della potenza reattiva, è in grado di supportare applicazioni impegnative in centrali elettriche, impianti petrolchimici, metallurgia, impianti tessili e grattacieli.HAGOEfornisce soluzioni GCS per progetti che richiedono una distribuzione elettrica affidabile, una configurazione flessibile dei circuiti e l'integrazione con i moderni sistemi di controllo industriale.
Sommario
Cos'è il quadro di bassa tensione GCS?
Quali sono le funzioni chiave dei quadri GCS?
Perché il design estraibile è importante?
Quali sono i principali parametri tecnici?
Dove vengono comunemente utilizzati i quadri GCS?
Come si confronta GCS con i quadri GCK?
Come scegliere un sistema di quadri GCS?
In che modo HAGOE supporta la qualità e la conformità?

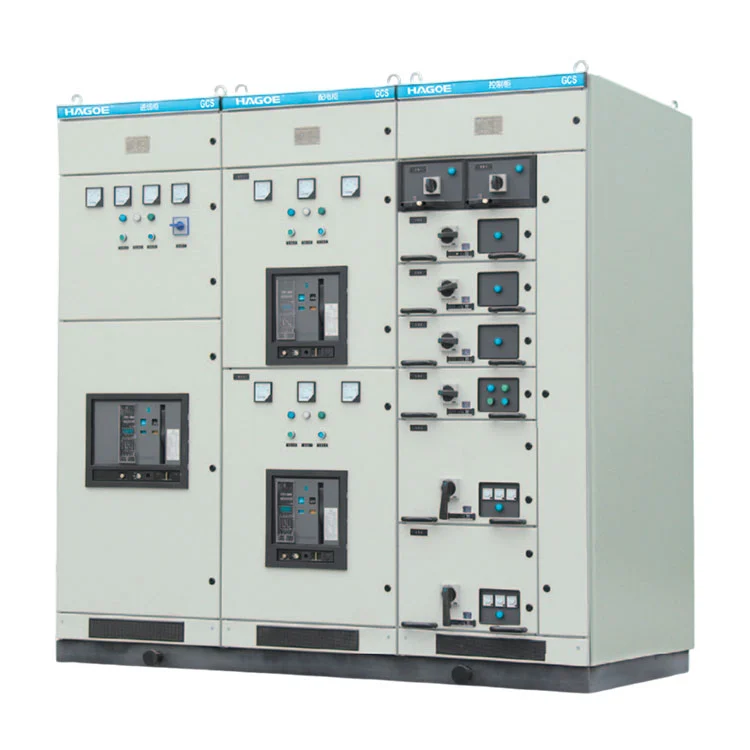

Cos'è il quadro di bassa tensione GCS?
HAGOE GCS Low Voltage Switchgear è un sistema di quadri estraibili a bassa tensione sviluppato per la distribuzione di energia su larga scala, il controllo centralizzato dei motori e la compensazione della potenza reattiva. È adatto per sistemi di alimentazione CA trifase funzionanti a 50 Hz o 60 Hz, con tensioni di funzionamento nominali tipiche di 380 V, 400 V e 660 V.
A differenza di un armadio di distribuzione di base progettato per un numero limitato di circuiti, GCS è destinato ai sistemi elettrici in cui è necessario organizzare più alimentatori in entrata e in uscita, carichi motore e funzioni di controllo all'interno di un'unica linea strutturata di quadri.
Il sistema è in grado di gestire correnti nominali fino a 4000 A, rendendolo adatto a grandi impianti industriali e altre applicazioni con notevoli carichi elettrici a bassa tensione.
La sua architettura può supportare anche connessioni con PLC, computer di supervisione e altri sistemi di controllo industriale. Ciò rende GCS particolarmente rilevante per le strutture in cui la distribuzione elettrica e l’automazione devono operare come parte di un’infrastruttura integrata.
Quali sono le funzioni chiave dei quadri GCS?
Il valore di un sistema GCS deriva dalla sua capacità di combinare diverse importanti funzioni elettriche all'interno di una configurazione coordinata di quadri a bassa tensione.
Distribuzione dell'energia a bassa tensione
GCS può essere configurato per alimentazione in ingresso, distribuzione a sbarre collettrici e circuiti di alimentazione multipli in uscita. Questa disposizione consente di distribuire l'energia elettrica dalla sezione principale di ingresso a diverse linee di produzione, gruppi di apparecchiature e carichi ausiliari.
Controllo motore centralizzato
Gli impianti industriali spesso contengono un gran numero di motori che azionano pompe, ventilatori, compressori, trasportatori e apparecchiature di produzione. GCS può incorporare unità funzionali per il controllo e la protezione centralizzati del motore, aiutando a organizzare questi carichi all'interno di un'architettura strutturata di controllo del motore.
Compensazione della potenza reattiva
La compensazione della potenza reattiva può essere incorporata in base ai requisiti del progetto. Se adeguatamente progettate come parte del sistema elettrico, le apparecchiature di compensazione possono supportare la gestione del fattore di potenza e migliorare l’utilizzo dell’energia elettrica.
Integrazione dell'automazione industriale
Per ambienti di produzione altamente automatizzati, GCS può essere configurato con componenti di misurazione, protezione, controllo e comunicazione. Queste funzioni consentono al quadro di interfacciarsi con PLC, computer di supervisione e sistemi di automazione industriale più ampi.
- Distribuzione dell'energia in entrata e in uscita
- Controllo motore centralizzato
- Protezione e misurazione dei circuiti
- Compensazione della potenza reattiva
- Integrazione PLC e sistema di supervisione
- Gestione elettrica multicircuito
Perché il design estraibile è importante?
Una delle caratteristiche importanti di GCS è la sua architettura di unità funzionali estraibili. Invece di trattare l'intero armadio come un unico gruppo elettrico fisso, è possibile organizzare diversi circuiti attraverso unità funzionali in base ai loro ruoli elettrici e ai requisiti di carico.
Questo approccio può essere utile in grandi progetti industriali in cui i carichi elettrici hanno valori di corrente, requisiti di controllo e programmi di manutenzione diversi.
Ad esempio, un impianto di produzione potrebbe necessitare di circuiti separati per motori, pompe, ventilatori, apparecchiature ausiliarie e alimentatori in uscita. Una configurazione estraibile fornisce un metodo strutturato per organizzare queste funzioni all'interno del sistema del quadro.
Principali vantaggi dell'architettura estraibile
- Organizzazione flessibile del circuito:Le unità funzionali possono essere disposte secondo il disegno distributivo.
- Alta densità di circuiti:È possibile organizzare più funzioni elettriche all'interno di un programma coordinato.
- Comodità di manutenzione:La struttura estraibile può semplificare l'accesso alle singole unità funzionali durante la manutenzione.
- Flessibilità applicativa:L'architettura è adatta per progetti orientati alla distribuzione, al controllo motori e all'automazione.
- Espansione del sistema:La configurazione strutturata può essere adattata ai requisiti circuitali specifici del progetto.
Per gli impianti con numerose alimentazioni e requisiti di produzione continua, queste caratteristiche possono rendere i quadri estraibili una considerazione importante durante la pianificazione dell'impianto elettrico.
Quali sono i principali parametri tecnici?
Le specifiche tecniche devono sempre essere confermate rispetto al progetto finale, al programma di carico elettrico e agli standard applicabili. I seguenti parametri riassumono le principali specifiche previste per il sistema GCS.
| Parametro | Specifica |
|---|---|
| Tensione nominale del circuito principale | 380 V/400 V/660 V CA |
| Frequenza nominale | 50Hz/60Hz |
| Tensione di isolamento nominale | 690 V/1000 V |
| Corrente nominale delle sbarre orizzontali | Fino a 4000A |
| Corrente nominale delle sbarre verticali | 1000A |
| Corrente di tenuta di breve durata delle sbarre | 50 kA / 80 kA, 0,1 s |
| Corrente di picco di tenuta delle sbarre | 105kA / 176kA |
| Tensione di prova a frequenza di alimentazione del circuito principale | 2500 V/1 min |
| Tensione di prova a frequenza di alimentazione del circuito ausiliario | 1760 V/1 min |
| Livello di protezione | IP30/IP40 |
Questi parametri dimostrano perché il GCS è generalmente considerato per applicazioni industriali a bassa tensione ad alta capacità piuttosto che per la semplice distribuzione agli utenti finali. La configurazione finale dovrebbe essere selezionata in base alle caratteristiche del carico, ai requisiti di cortocircuito, alle condizioni ambientali e alle specifiche del progetto.
Dove vengono comunemente utilizzati i quadri GCS?
GCS è progettato per applicazioni in cui la distribuzione elettrica coinvolge più circuiti, carichi notevoli e requisiti di controllo centralizzato. La sua gamma di applicazioni copre diversi ambienti industriali e commerciali esigenti.
Centrali elettriche
Negli impianti di produzione di energia, il GCS può essere utilizzato all'interno di sistemi di alimentazione ausiliaria a bassa tensione per distribuire elettricità ad apparecchiature ausiliarie, motori e altri carichi a bassa tensione.
Impianti petrolchimici
Gli impianti petrolchimici spesso operano in modo continuo e fanno molto affidamento su apparecchiature automatizzate. GCS può supportare la distribuzione a bassa tensione e il controllo centralizzato dei motori per pompe, ventilatori, compressori e relative apparecchiature di produzione.
Metallurgia e industria pesante
Le grandi linee di produzione possono richiedere più circuiti motore e alimentatori ad alta potenza. GCS fornisce una piattaforma strutturata per organizzare questi circuiti supportando al tempo stesso il controllo e la protezione centralizzati.
Produzione tessile
Gli impianti tessili possono contenere numerose macchine elettriche che operano all'interno di processi di produzione coordinati. Un sistema di quadri centralizzati a bassa tensione può aiutare a organizzare i circuiti di distribuzione e di controllo dei motori.
Grattacieli
Gli edifici di grandi dimensioni possono anche richiedere una distribuzione centralizzata a bassa tensione per l'illuminazione, le apparecchiature e altri carichi elettrici. Il GCS può essere preso in considerazione quando il sistema di distribuzione richiede una capacità maggiore e più circuiti coordinati.
Come si confronta GCS con i quadri GCK?
GCS e GCK sono entrambi associati ad applicazioni di quadri estraibili a bassa tensione, ma i requisiti del progetto dovrebbero determinare quale architettura è appropriata. GCK è comunemente associato alla distribuzione industriale a bassa tensione e al controllo dei motori, mentre GCS è orientato verso applicazioni ad alta capacità, alta densità e altamente automatizzate.
| Considerazione | GCS | GCK |
|---|---|---|
| Applicazione tipica | Sistemi orientati alla grande distribuzione e all'automazione | Distribuzione industriale e controllo motori |
| Architettura | Unità funzionali estraibili | Unità funzionali estraibili |
| Capacità del sistema | Configurazione di corrente nominale fino a 4000 A | Selezionato in base alla configurazione del progetto |
| Controllo motorio | Supportato | Applicazione comune |
| Integrazione dell'automazione | Adatto per l'integrazione di PLC e sistemi di supervisione | Dipende dalla configurazione del progetto |
| Compensazione della potenza reattiva | Può essere incorporato secondo il disegno | Dipendente dal progetto |
Il confronto non dovrebbe essere trattato come una regola universale per la selezione delle apparecchiature. Gli ingegneri elettrici dovrebbero valutare il profilo di carico completo, la disposizione del circuito, i requisiti di automazione, le condizioni di installazione e gli standard applicabili prima di scegliere un'architettura del quadro.
Come scegliere un sistema di quadri GCS?
La scelta di una configurazione GCS adatta richiede molto più del semplice controllo della corrente nominale. Un sistema adeguatamente progettato dovrebbe abbinare il quadro all’intera architettura di distribuzione elettrica.
1. Determinare la tensione del sistema
Confermare se il progetto funziona a 380 V, 400 V o 660 V e verificare la frequenza richiesta, il livello di isolamento e altre caratteristiche elettriche.
2. Calcolare il carico e la corrente
Analizza la potenza in ingresso, i carichi degli alimentatori, i carichi dei motori e i futuri requisiti di capacità. I valori nominali delle sbarre e delle unità funzionali devono essere selezionati in base al progetto elettrico effettivo.
3. Definire il numero di circuiti
Elencare gli alimentatori in entrata e in uscita, i circuiti di controllo del motore, i circuiti ausiliari e altri requisiti funzionali prima di finalizzare la disposizione dell'armadio.
4. Valutare i requisiti di automazione
Se l'impianto utilizza PLC, computer industriali o sistemi di supervisione, definire le interfacce di misura, protezione, controllo e comunicazione richieste durante la fase di progettazione del quadro.
5. Considerare i requisiti di manutenzione
Per gli impianti di produzione continua, l'accessibilità per la manutenzione e l'organizzazione delle unità funzionali possono essere fattori importanti nel determinare la configurazione estraibile appropriata.
- Tensione e frequenza nominali
- Corrente totale e individuale del circuito
- Requisiti di tenuta al cortocircuito
- Numero e tipologia delle unità funzionali
- Requisiti di controllo del motore
- Requisiti di compensazione reattiva
- Interfacce di automazione e comunicazione
- Dimensioni del mobile e spazio di installazione
- Requisiti ambientali e di protezione
In che modo HAGOE supporta la qualità e la conformità?
Per i quadri industriali, la qualità costruttiva è strettamente connessa alla sicurezza elettrica, all'affidabilità e alle prestazioni operative a lungo termine. HAGOE afferma che la sua produzione opera secondo i sistemi di gestione ISO9001, ISO14001 e ISO45001 e applica un controllo di qualità basato sui processi durante tutta la produzione di apparecchiature elettriche.
Le attività di controllo qualità per GCS comprendono la verifica dei componenti, la fabbricazione dell'armadio, l'ispezione delle sbarre collettrici, l'assemblaggio delle unità funzionali, l'ispezione del controllo secondario e il test dell'armadio completo.
| Fase di controllo qualità | Obiettivo primario |
|---|---|
| Verifica dei componenti | Modello, potenza e compatibilità dei componenti elettrici |
| Fabbricazione di armadi | Taglio laser, piegatura CNC e precisione di assemblaggio |
| Ispezione delle sbarre | Specifiche delle sbarre, connessioni, installazione e isolamento |
| Ispezione dell'unità funzionale | Struttura meccanica, assemblaggio e collegamenti elettrici |
| Ispezione di controllo secondaria | Cablaggi di controllo, terminali, circuiti di misurazione e di segnale |
| Test del cabinet completo | Ispezione pre-consegna e test delle prestazioni elettriche |
Il sistema GCS è progettato con riferimento agli standard applicabili in materia di quadri e apparecchiature di controllo a bassa tensione, tra cui IEC 439-1, GB/T 7251, ZBK 36001 e GB/T 7251.12-2013. Gli standard esatti, la selezione dei componenti e i requisiti di test dovrebbero essere confermati in base al mercato di destinazione e alle specifiche del progetto.
Per ulteriori informazioni sugli HAGOEsoluzioni di quadri di bassa tensione, gli acquirenti possono esaminare la gamma di prodotti e confrontare diverse configurazioni di armadi in base ai requisiti applicativi.
Domande frequenti
Per cosa vengono utilizzati principalmente i quadri di bassa tensione GCS?
GCS viene utilizzato principalmente per la distribuzione dell'energia a bassa tensione, il controllo centralizzato dei motori e la compensazione della potenza reattiva in grandi sistemi elettrici industriali e commerciali. Le applicazioni tipiche includono centrali elettriche, impianti petrolchimici, metallurgia, impianti tessili e grattacieli.
Qual è la corrente nominale massima di GCS?
Il sistema GCS può essere configurato per correnti nominali fino a 4000A. La corrente nominale finale dipende dal circuito di ingresso, dal design delle sbarre, dalla configurazione dell'alimentatore e dai requisiti generali del progetto.
Quali tensioni nominali sono disponibili per GCS?
GCS è progettato per sistemi CA a bassa tensione da 380 V, 400 V e 660 V, con frequenze nominali di 50 Hz o 60 Hz.
È possibile utilizzare GCS per il controllo centralizzato dei motori?
SÌ. GCS può incorporare unità funzionali relative al controllo motore per la distribuzione centralizzata, il controllo e la protezione di motori industriali come pompe, ventilatori e compressori.
È possibile incorporare la compensazione della potenza reattiva nel GCS?
SÌ. La compensazione della potenza reattiva può essere incorporata in base ai requisiti di progettazione elettrica e di gestione del fattore di potenza del progetto.
GCS può integrarsi con PLC o sistemi di controllo industriale?
SÌ. A seconda della configurazione del progetto, GCS può incorporare componenti di misurazione, protezione e controllo e interfacciarsi con PLC, computer di supervisione e altri sistemi di automazione industriale.
