In che modo un pannello di alimentazione CC GZDW può migliorare l'affidabilità nei moderni sistemi di alimentazione?

HAGOEfornisce soluzioni di alimentazione CC progettate per sottostazioni, centrali elettriche, impianti industriali e altre infrastrutture elettriche critiche. ILPannello di alimentazione CC GZDWintegra conversione CA/CC, ricarica della batteria, distribuzione CC, monitoraggio dell'isolamento e supervisione intelligente per fornire alimentazione CC ausiliaria stabile per sistemi di protezione, controllo, automazione e comunicazione.

Riepilogo dell'articolo:Un sistema di alimentazione ausiliaria CC affidabile è essenziale ovunque i relè di protezione, gli interruttori automatici, le apparecchiature di automazione e i dispositivi di comunicazione debbano rimanere operativi. Questo articolo spiega come funziona un sistema GZDW, le sue principali caratteristiche tecniche, le opzioni della batteria, le funzioni di monitoraggio intelligente, gli scenari applicativi e i fattori chiave da considerare quando si seleziona una configurazione specifica per il progetto.

Sommario

1. Cos'è un pannello di alimentazione CC GZDW?
2. Come funziona il sistema?
3. Parametri tecnici chiave
4. In che modo le opzioni della batteria influiscono sulla progettazione del sistema?
5. Perché il monitoraggio intelligente è importante?
6. Dove viene utilizzato il sistema?
7. Cosa dovrebbero considerare gli acquirenti prima della selezione?
8. Produzione, test e garanzia di qualità
9. Domande frequenti
10. Conclusione

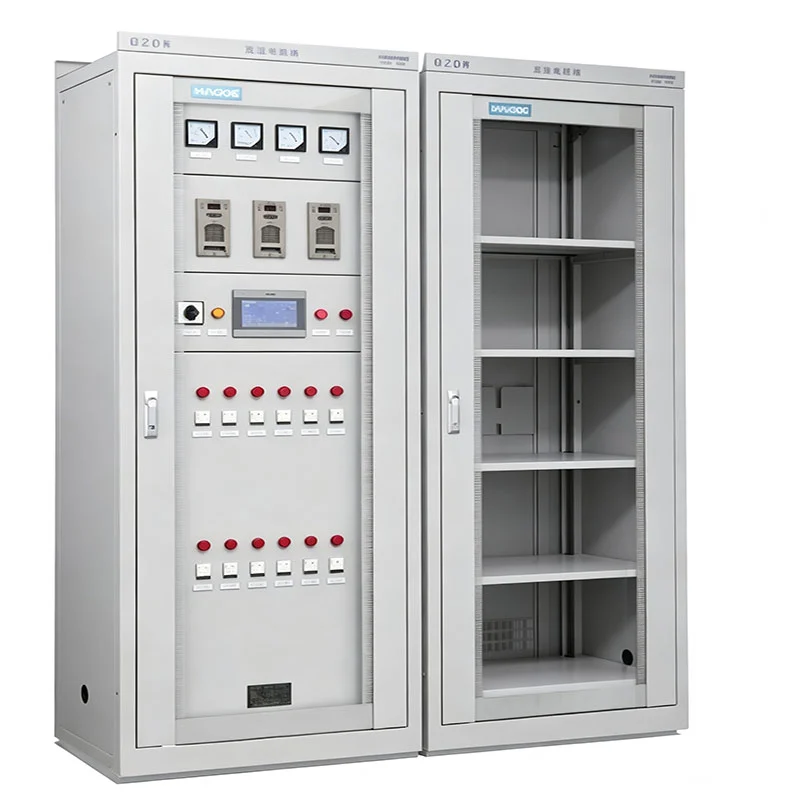

Cos'è un pannello di alimentazione CC GZDW?

Un sistema GZDW è una soluzione di alimentazione operativa CC integrata progettata per mantenere una fonte affidabile di corrente continua per apparecchiature elettriche critiche. Invece di funzionare solo come caricabatteria, può combinare raddrizzamento, gestione della carica, ispezione della batteria, distribuzione CC, supervisione dell'isolamento, allarmi, comunicazione e monitoraggio del sistema in un unico armadio coordinato.

Nelle sottostazioni e nelle centrali elettriche, l'alimentazione CC è comunemente richiesta per la protezione dei relè, il funzionamento degli interruttori automatici, la segnalazione, l'automazione e altri circuiti secondari. Se il sistema CC ausiliario non è disponibile, le apparecchiature che dipendono da esso potrebbero non funzionare come previsto durante la normale commutazione o condizioni operative anomale.

La configurazione HAGOE supporta i comuni requisiti di sistema CC, inclusi 110 V e 220 V, mentre le configurazioni a 48 V possono anche essere progettate in base ai requisiti del progetto. Le tecnologie delle batterie possono includere soluzioni al piombo, al litio e Ni-Cd.

Come funziona il sistema?

Un sistema di alimentazione CC completo normalmente comprende diverse sezioni funzionali interconnesse. Ciascuna sezione esegue un'attività specifica contribuendo al tempo stesso alla disponibilità e alla manutenibilità complessiva del sistema.

• Ingresso CA e raddrizzamento:L'energia CA viene convertita in energia CC regolata tramite moduli di ricarica.
• Ricarica della batteria:Il sistema può supportare funzioni di gestione della carica come la carica flottante e di equalizzazione.
• Backup della batteria:Il banco batterie fornisce energia CC immagazzinata quando il normale ingresso CA non è disponibile.
• Distribuzione CC:I circuiti di alimentazione indipendenti distribuiscono l'alimentazione CC a protezione, controllo, automazione e altri carichi.
• Monitoraggio dell'isolamento:Il sistema può monitorare le condizioni di isolamento delle diramazioni e generare allarmi quando si verificano condizioni anomale.
• Supervisione intelligente:Parametri operativi, allarmi, stati di commutazione ed eventi storici possono essere monitorati da un'interfaccia integrata.

L'architettura di ricarica modulare consente inoltre di configurare più moduli di ricarica in parallelo. Questo approccio può supportare la ridondanza e semplificare la manutenzione rispetto a un sistema costruito attorno a una singola unità di ricarica.

Parametri tecnici chiave

I requisiti del progetto variano in base al carico CC, alla capacità della batteria, al tempo di autonomia, alla quantità di alimentatori, all'architettura di comunicazione e alle condizioni di installazione. Le seguenti specifiche rappresentano la piattaforma HAGOE disponibile piuttosto che una configurazione universale per ogni progetto.

Per un progetto EPC o di pubblica utilità, la capacità di carica finale, la capacità della batteria, il numero di alimentatori, i moduli di monitoraggio e la disposizione dell'armadio dovrebbero essere calcolati dall'effettivo elenco di carichi CC e dalla progettazione del sistema anziché selezionati esclusivamente dalle specifiche nominali dell'armadio.

In che modo le opzioni della batteria influiscono sulla progettazione del sistema?

La scelta della batteria ha un'influenza diretta sulle prestazioni di backup, sulla disposizione dell'armadio, sulla pianificazione della manutenzione, sull'adattabilità ambientale e sulle considerazioni sul ciclo di vita. Un progetto dovrebbe quindi valutare la batteria insieme al caricabatterie e al sistema di monitoraggio invece di trattarla come un componente isolato.

Batterie al piombo

Le batterie al piombo rimangono una scelta pratica per le sottostazioni convenzionali e le applicazioni industriali grazie alla loro tecnologia matura e alle pratiche di manutenzione consolidate. Possono essere integrati nei sistemi GZDW dove le configurazioni convenzionali delle batterie sono appropriate.

Batterie al litio

Le soluzioni con batterie al litio possono essere prese in considerazione laddove sono importanti una maggiore densità energetica, un'installazione compatta o requisiti di manutenzione ridotti. A seconda dell'architettura della batteria, può essere specificata anche l'integrazione del sistema di gestione della batteria.

Batterie Ni-Cd

La tecnologia Ni-Cd può essere presa in considerazione per ambienti esigenti in cui la tolleranza alla temperatura e la lunga durata sono fattori di progettazione importanti. La soluzione appropriata dovrebbe essere determinata dalle condizioni del progetto piuttosto che dal solo tipo di batteria.

Perché il monitoraggio intelligente è importante?

I moderni sistemi di alimentazione CC richiedono qualcosa di più della semplice conversione elettrica. Gli operatori necessitano inoltre di informazioni tempestive su moduli di ricarica, batterie, condizioni di isolamento, allarmi, stati di commutazione ed eventi storici.

Le piattaforme di monitoraggio HG-E5 e HG-E6 di HAGOE forniscono interfacce touch-screen industriali per la gestione dei parametri, l'analisi dei guasti e la supervisione del sistema. A seconda della configurazione, l'architettura di monitoraggio può supportare:

• Monitoraggio dello stato del modulo di ricarica
• Ispezione della batteria
• Monitoraggio dell'isolamento dei rami
• Monitoraggio dello stato di commutazione
• Gestione degli allarmi
• Record storici di guasti e operazioni
• Gestione della comunicazione esterna

Sono disponibili le interfacce RS232, RS485 e RJ45, mentre MODBUS, IEC61850 e CDT possono essere selezionati in base ai requisiti del progetto. Ciò rende il sistema adatto all'integrazione in architetture di automazione energetica o SCADA più ampie quando viene specificata la configurazione di comunicazione richiesta.

Dove viene utilizzato il sistema?

Lo scopo principale di un sistema CC GZDW è fornire alimentazione CC ausiliaria affidabile laddove il controllo, la protezione e il funzionamento elettrico non possono fare affidamento esclusivamente sulla normale alimentazione CA.

Sottostazioni e centrali elettriche

I carichi tipici includono sistemi di protezione relè, meccanismi di azionamento degli interruttori automatici, apparecchiature di automazione, sistemi di segnalazione e altri circuiti secondari. È possibile utilizzare entrambe le configurazioni a 110 V e 220 V CC per i requisiti comuni delle sottostazioni.

Impianti industriali

Fabbriche, miniere, impianti metallurgici, impianti chimici e altri siti industriali possono richiedere alimentazione CC centralizzata per il controllo elettrico e le apparecchiature di protezione.

Infrastrutture di trasporto

I progetti ferroviari e altri progetti infrastrutturali possono richiedere sistemi DC centralizzati per apparecchiature di controllo, segnalamento e relative alla comunicazione. La configurazione modulare consente di adattare il sistema ai requisiti elettrici specifici del progetto.

Sistemi di comunicazione e ausiliari

Le applicazioni che richiedono alimentazione CC a tensione inferiore possono essere configurate con specifiche di caricabatterie e batteria adeguate, comprese soluzioni ingegnerizzate da 48 V, ove applicabile.

Cosa dovrebbero considerare gli acquirenti prima della selezione?

La scelta di un quadro di alimentazione CC dovrebbe iniziare dalla progettazione elettrica piuttosto che dall'aspetto dell'armadio o dalla sola tensione nominale. I team di procurement e gli appaltatori EPC dovrebbero valutare l'ambiente operativo completo.

1. Tensione del sistema CC:Verificare se il progetto richiede 48 V, 110 V, 220 V o un'altra architettura CC progettata.
2. Carichi continui e di emergenza:Calcola il carico CC effettivo e identifica i carichi critici che richiedono il backup della batteria.
3. Capacità della batteria:Determinare il tempo di autonomia richiesto, la tecnologia della batteria, le condizioni ambientali e i requisiti di manutenzione.
4. Capacità di ricarica:Seleziona la quantità di caricabatterie e la corrente nominale in base alla domanda di carico, ai requisiti di ricarica della batteria e alla ridondanza.
5. Requisiti dell'alimentatore:Confermare il numero e i requisiti di protezione dei circuiti CC in uscita.
6. Comunicazione:Verifica se il progetto richiede MODBUS, IEC61850, CDT o un'altra interfaccia per l'integrazione con il sistema di automazione esistente.
7. Dimensioni del mobile:Verificare lo spazio di installazione disponibile, il percorso dei cavi, la disposizione della batteria e l'accesso per la manutenzione.
8. Documentazione:Fornire al fornitore un SLD, un elenco di carico, i requisiti della batteria, i requisiti di comunicazione e le specifiche tecniche applicabili, ove possibile.

Per i progetti personalizzati, la revisione di questi fattori prima del preventivo aiuta a ridurre le modifiche successive alla configurazione e consente al fornitore di sviluppare un sistema che corrisponda all'architettura elettrica effettiva.

Produzione, test e garanzia di qualità

L'affidabilità non dipende solo dai singoli componenti, ma anche da come sono integrati i moduli di ricarica, i dispositivi di protezione, le unità di monitoraggio, le sbarre, le batterie e il cablaggio interno. HAGOE afferma che il suo processo di produzione comprende la fabbricazione di armadi, l'assemblaggio elettrico, la verifica del cablaggio e l'ispezione funzionale.

HAGOE Electric Technology Co., Ltd. è stata fondata nel 2008 a Wenzhou, in Cina, e la sua gamma di prodotti comprende sistemi di alimentazione CC, sistemi di alimentazione integrati CA/CC, apparecchiature UPS, quadri, sottostazioni e relativi assemblaggi elettrici. I suoi sistemi di gestione sono certificati ISO 9001:2015, ISO 14001:2015 e ISO 45001:2018.

Esistono anche prove di test specifici del modello per la configurazione HG-GZDW-200AH/220V. Secondo le informazioni sul prodotto pubblicate da HAGOE, questa configurazione è stata testata nel marzo 2022 secondo il rapporto JW220252, con test basati su DL/T 459-2017 e GB/T 17626.18-2016. La conclusione riportata afferma che gli articoli testati soddisfano i requisiti applicabili.

Tale documentazione può essere utile durante la valutazione tecnica, soprattutto quando un appaltatore EPC o un proprietario di progetto necessita di informazioni tracciabili per l'appalto. Gli acquirenti devono sempre verificare che la configurazione testata corrisponda alla configurazione effettiva del progetto fornito.

Domande frequenti

1. Quali tipi di batterie sono disponibili?

La piattaforma può essere configurata per batterie al piombo-acido, al litio e Ni-Cd. La selezione dovrebbe considerare il carico CC, il tempo di backup, le condizioni ambientali, i requisiti di manutenzione e le specifiche del progetto.

2. Il sistema può supportare 110 V e 220 V CC?

SÌ. Le specifiche pubblicate da HAGOE includono sistemi DC 110 V e DC 220 V. È possibile prendere in considerazione anche configurazioni ingegnerizzate da 48 V in base ai requisiti del caricabatterie e della batteria.

3. È possibile personalizzare un sistema GZDW per un progetto EPC?

SÌ. La capacità di carica, la configurazione della batteria, i circuiti di alimentazione, i moduli di monitoraggio, le interfacce di comunicazione e le dimensioni dell'armadio possono essere configurati in base a un SLD, un elenco di carico e una specifica tecnica approvati.

4. Il sistema di monitoraggio può comunicare con SCADA?

Le opzioni di comunicazione includono interfacce RS232, RS485 e RJ45, con MODBUS, IEC61850 e CDT disponibili come opzioni di protocollo a seconda della configurazione selezionata e dei requisiti di progetto.

5. Come dovrebbe essere determinata la capacità del caricabatterie?

La capacità del caricabatterie deve essere calcolata in base al carico CC, alla capacità della batteria, al tempo di ricarica richiesto e alla ridondanza desiderata. Una lista di carico specifica per il progetto fornisce una base più affidabile rispetto alla selezione di un caricabatterie esclusivamente dalla potenza nominale dell'armadio.

6. Quali informazioni devono essere fornite quando si richiede un preventivo?

Le informazioni utili includono tensione CC, elenco di carico, tipo e capacità della batteria, tempo di backup richiesto, numero di alimentatori CC, funzioni di monitoraggio, protocollo di comunicazione, dimensioni di installazione e SLD o specifiche tecniche del progetto.

Conclusionee

Un sistema di alimentazione ausiliaria CC ben progettato supporta la continuità delle funzioni di protezione, controllo, automazione e comunicazione in sottostazioni, centrali elettriche, impianti industriali e progetti infrastrutturali. Grazie alla tensione CC configurabile, a molteplici tecnologie di batteria, alla ricarica modulare, al monitoraggio intelligente, alle opzioni di comunicazione e all'ingegneria basata su progetti, la piattaforma GZDW può essere adattata a diverse architetture elettriche. Per le specifiche specifiche del progetto, il dimensionamento della batteria, la configurazione del caricabatterie o i requisiti EPC/OEM, scopri di più sulla soluzione di alimentazione CC GZDW econtattaciper discutere con HAGOE l'elenco dei carichi CC, SLD, requisiti tecnici e configurazione personalizzata del sistema di alimentazione.
