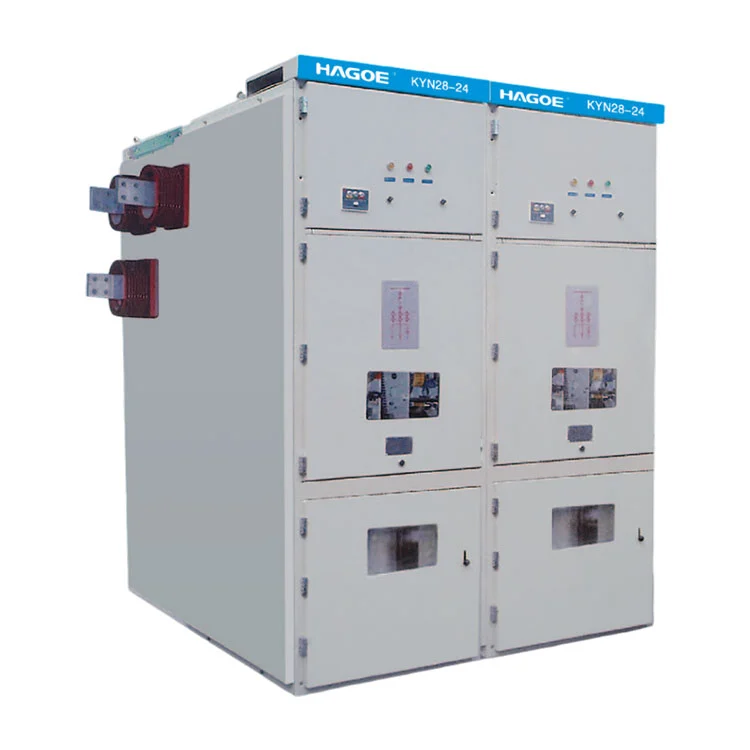

Quadro ad alta tensione da 10 kV

I quadri da 10 kV svolgono le funzioni essenziali di ricezione, distribuzione, controllo e protezione dell'energia elettrica a media tensione. A differenza dei quadri di bassa tensione a 380 V o 660 V utilizzati nella distribuzione a valle, un sistema a 10 kV richiede maggiore attenzione all'isolamento, all'interruzione per guasto, all'interblocco meccanico, alla compartimentazione e alla sicurezza dell'operatore.

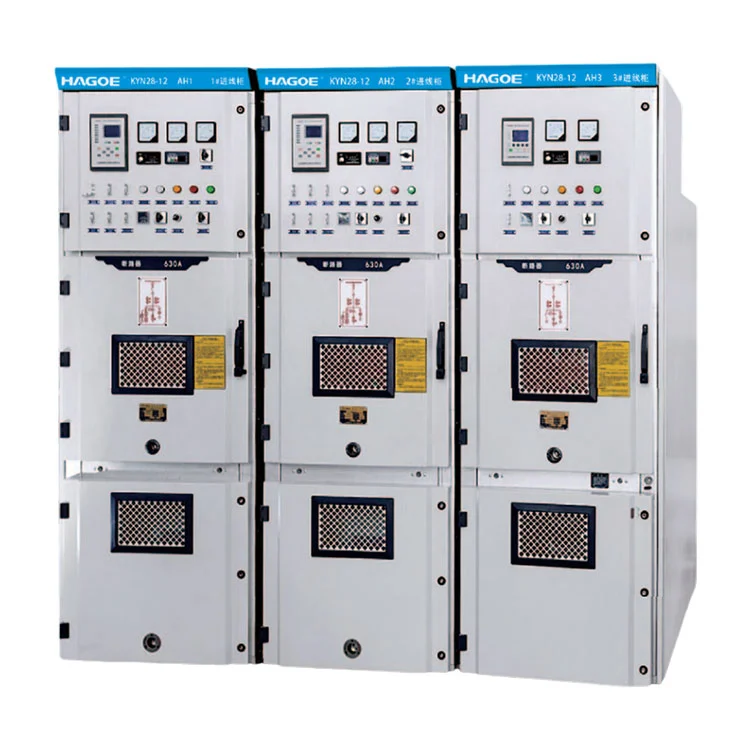

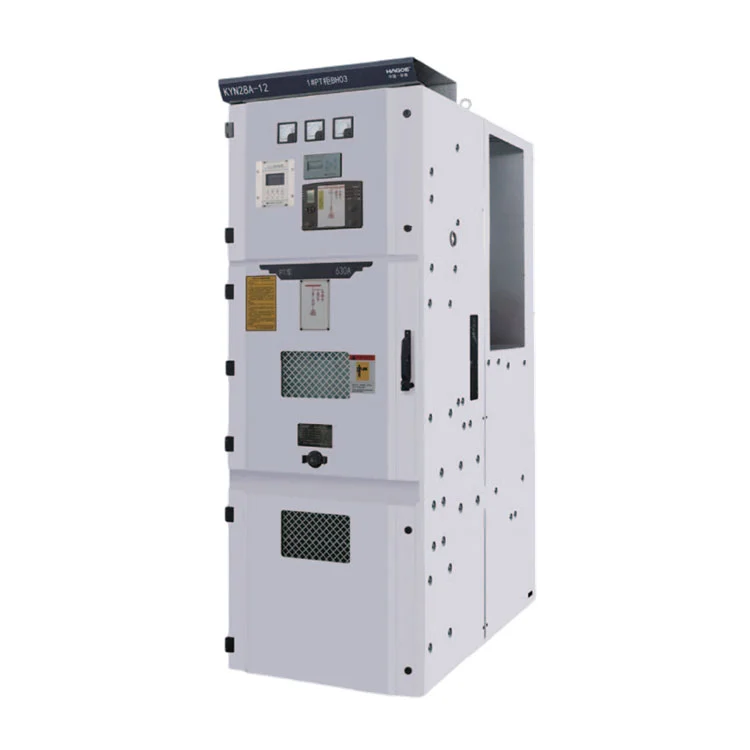

Il quadro ad alta tensione HAGOE KYN28-12 da 10 kV utilizza una struttura metallica estraibile corazzata che separa l'interruttore automatico, le sbarre collettrici, i cavi e le aree di controllo a bassa tensione in compartimenti funzionali dedicati. La gamma può essere configurata per alimentatori entranti, alimentatori uscenti, accoppiatori bus, applicazioni PT e altri requisiti del sistema primario.

Per impianti industriali, sottostazioni, edifici di grandi dimensioni e infrastrutture che richiedono un'alimentazione a 10 kV, la corretta configurazione del quadro di media tensione è importante non solo per il normale funzionamento ma anche per l'isolamento e la manutenzione dei guasti.

Perchè utilizzare la struttura smontabile KYN28-12?

Una delle caratteristiche chiave di KYN28-12 è la suacarrello interruttore estraibile.

Invece di montare in modo permanente l'interruttore all'interno dell'armadio, l'interruttore è installato come unità funzionale mobile indipendente. Per i progetti che richiedono ispezioni periodiche, test o sostituzione degli interruttori, il design estraibile può ridurre il lavoro di smontaggio sul campo e mantenere le apparecchiature di commutazione primarie funzionalmente separate dalle altre aree dell'armadio.

Il quadro è costituito principalmente da acassone armadio fisso e carrello estraibile. L'involucro e le partizioni funzionali interne sono assemblati utilizzando connessioni bullonate per creare aree interne chiaramente definite.

A seconda della configurazione del progetto, il quadro può ospitare carrelli porta interruttori in vuoto o interruttori a carico fisso.

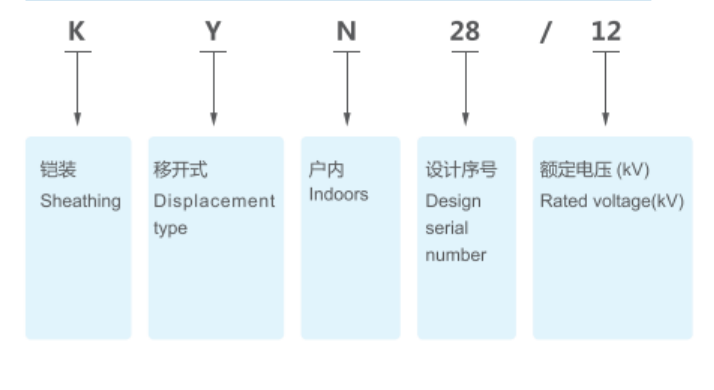

Definizione del modello

Parametro tecnico

Interblocco meccanico e design anti-malfunzionamento

Per le apparecchiature da 10 kV, la progettazione meccanica non è semplicemente una questione di fabbricazione dell'armadio.Sequenze operative interbloccate e controllatesono elementi importanti nella progettazione dei quadri di media tensione.

KYN28-12 incorpora un sistema di interblocco meccanico che coordina la posizione del carrello, lo stato dell'interruttore e il funzionamento della porta dell'armadio, contribuendo a ridurre il rischio di funzionamento errato.

Ciò è particolarmente importante nei sistemi a media tensione perché operazioni di commutazione errate possono causare danni alle apparecchiature, interruzioni di corrente o gravi rischi per la sicurezza. Quando si specifica un quadro da 10 kV, gli acquirenti dovrebbero quindi valutare una tensione e una corrente superiori a quelle nominali, tra cui:

Tipo di interruttore automatico

Disposizione ad incastro

Disposizione della messa a terra

Livello di isolamento

Design del compartimento

Schema di protezione e controllo

Struttura chiusa in metallo e protezione IP4X

KYN28-12 utilizza uncostruzione corazzata in metallo, con l'involucro dell'armadio e le partizioni interne assemblate mediante bulloni.

La custodia standard fornisce unGrado di protezione IP4X, mentre il grado di protezione della cella interruttore è IP2X quando la porta della cella è aperta.

La struttura a compartimenti interni mantiene le aree delle sbarre collettrici, degli interruttori automatici e dei cavi funzionalmente separate e aiuta a limitare l'accesso ai componenti sotto tensione.

La superficie del mobile è rifinita con un rivestimento in plastica per migliorare la resistenza agli urti meccanici e alla corrosione. Anche i materiali del mobile e i requisiti di trattamento superficiale possono essere rivisti in base alle condizioni del progetto.

Configurazione dell'interruttore in vuoto

Il quadro sottovuoto di media tensione KYN28-12 può essere configurato con diversi tipi di interruttori automatici in vuoto in base ai requisiti del progetto, inclusiVD4, VVS1, VH1, VK e ZN28interruttori di serie.

Gli interruttori automatici in vuoto sono adatti per la commutazione e la protezione dai guasti nei sistemi di media tensione. A differenza degli interruttori automatici tradizionali in olio, le ampolle in vuoto non utilizzano olio isolante come mezzo di estinzione dell'arco, con conseguenti requisiti diversi in termini di dimensioni dell'apparecchiatura, manutenzione e condizioni operative.

HAGOE può configurare l'interruttore in base alla marca specificata dal cliente, alle specifiche tecniche del progetto e ai requisiti del mercato di riferimento anziché forzare una configurazione dell'interruttore per ogni progetto.

Come selezionare un sistema di sbarre?

KYN28-12 può essere applicato in:

Sistemi a sbarre singole
Una configurazione relativamente semplice per i sistemi di distribuzione convenzionali da 10 kV.

Sistemi a sbarre singole sezionali
La sezionalizzazione delle sbarre può migliorare la flessibilità operativa e consentire il funzionamento del sistema in base alle diverse condizioni di carico e di alimentazione.

Sistemi a doppia sbarra
Adatto per progetti che richiedono una maggiore flessibilità nelle modalità di commutazione e nel funzionamento dell'alimentatore.

La configurazione appropriata delle sbarre dovrebbe essere determinata dal progetto della sottostazione primaria, dalla classificazione del carico, dalla disposizione dell'alimentazione di backup e dalla filosofia operativa piuttosto che semplicemente selezionando la configurazione più complessa.

Differenze ingegneristiche rispetto ai normali quadri di bassa tensione

Quando un progetto distribuisce energia da una rete da 10 kV a un sistema a bassa tensione da 380 V/400 V, il quadro da 10 kV e il quadro a bassa tensione normalmente funzionanodiverse funzioni ai diversi livelli della rete elettrica.

Per esempio:

Quadro ad alta tensione da 10 kV
Riceve, distribuisce, controlla e protegge l'alimentazione di media tensione.

Trasformatore
Converte la media tensione da 10 kV nella tensione richiesta dai sistemi a bassa tensione a valle.

Quadri di bassa tensione GGD / GCS / MNS
Gestisce la distribuzione a bassa tensione, il controllo MCC, il motore a valle e i carichi di potenza.

Pertanto, i quadri da 10 kV non dovrebbero essere visti semplicemente come una “versione ad alta tensione” di un armadio a bassa tensione. Appartiene a un diverso livello di tensione e architettura di protezione all'interno del sistema di distribuzione elettrica.

Ambiente applicativo e confini ingegneristici

Le condizioni di servizio standard includono:

• Temperatura dell'aria ambiente:Da -15°C a +40°C
• Umidità relativa media giornaliera:≤95%
• Umidità relativa media mensile:≤90%
• Altitudine:≤2000m
• Intensità sismica:≤8°
• L'apparecchiatura non deve essere installata in luoghi con rischio di incendio o esplosione, grave inquinamento, forte corrosione chimica o forti vibrazioni.

Per luoghi ad alta quota, aree costiere, piattaforme offshore o altri ambienti speciali, i requisiti di isolamento, aumento della temperatura, protezione dalla corrosione e adattamento ambientale dovrebbero essere riconfermati durante la preparazione dell'accordo tecnico.

Controllo di qualità

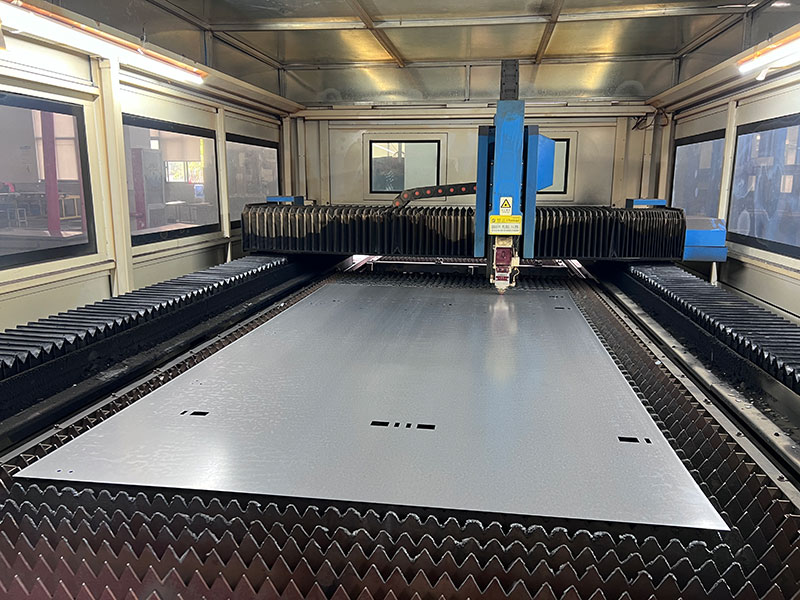

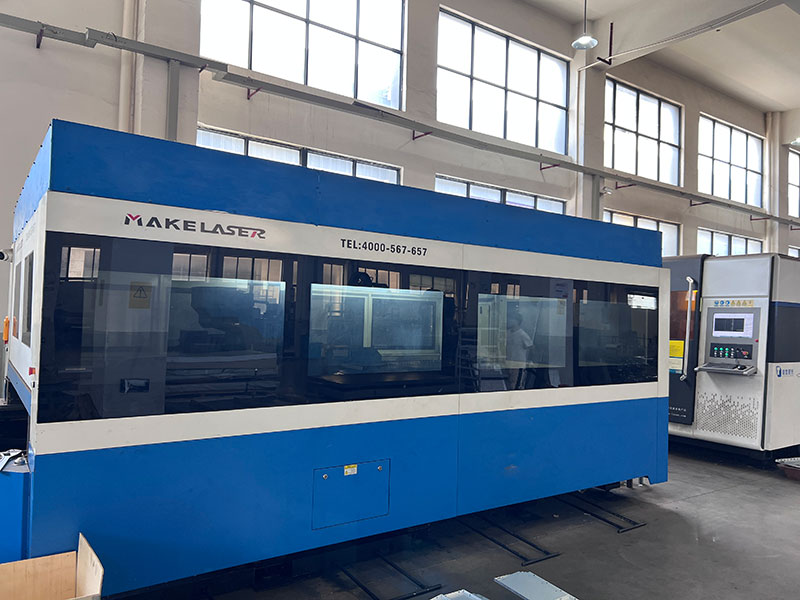

Il controllo di qualità per i quadri di media tensione non può basarsi solo sull'ispezione visiva finale. HAGOE opera sottoISO9001, ISO14001 e ISO45001sistemi di gestione e applica il controllo di processo dai materiali in entrata e dalla fabbricazione meccanica all'assemblaggio dei componenti e al test dell'armadio completo.

Per i quadri ad alta tensione KYN28-12 da 10 kV, i punti di controllo chiave includono:

Dimensioni del mobile e resistenza meccanica

Costruzione del compartimento e grado di protezione

Funzionamento del camion con interruttore automatico

Sbarre e collegamenti primari

Cablaggio di controllo secondario

Sistema di messa a terra

Spazio di isolamento

Test elettrici in fabbrica

La documentazione di progettazione del prodotto copre i casi applicabiliIEC, GB e requisiti standard internazionali pertinenti. Standard specifici e elementi di prova possono essere confermati in base al mercato di destinazione e alle specifiche tecniche del progetto.

Domande frequenti

1. A cosa servono i quadri ad alta tensione da 10 kV?

I quadri ad alta tensione da 10 kV vengono utilizzati per ricevere, distribuire, controllare, monitorare e proteggere l'energia a media tensione in sottostazioni, impianti industriali, progetti infrastrutturali e altre applicazioni di distribuzione da 10 kV.

2. Cos'è il quadro KYN28-12?

KYN28-12 è un quadro elettrico estraibile corazzato progettato per sistemi CA trifase da 3,6–12 kV e generalmente dotato di carrelli con interruttore automatico in vuoto estraibile.

3. È possibile utilizzare KYN28-12 in una sottostazione da 10 kV?

SÌ. La distribuzione a 10 kV è un'applicazione tipica per KYN28-12. I pannelli di ingresso, uscita, accoppiatore bus e altri pannelli funzionali possono essere configurati in base al sistema primario della sottostazione.

4. Quali interruttori automatici possono essere installati nei quadri sotto vuoto di media tensione KYN28-12?

In base alla configurazione del prodotto, KYN28-12 può ospitare interruttori automatici in vuoto VD4, VVS1, VH1, VK e ZN28, nonché interruttori a carico fisso in base ai requisiti del progetto.

5. Qual è il grado di protezione di KYN28-12?

L'involucro standard fornisce un grado di protezione IP4X. Lo scomparto dell'interruttore fornisce protezione IP2X quando la sua porta è aperta.

6. Quali disposizioni di sbarre sono disponibili?

KYN28-12 può essere configurato per sistemi a sbarra singola, a sbarra singola sezionata e a doppia sbarra, a seconda dell'affidabilità di alimentazione richiesta e della disposizione operativa.
