I quadri ad alta tensione sono una parte fondamentale dei sistemi di distribuzione dell'energia a media tensione, poiché forniscono l'interfaccia controllata tra fonti di alimentazione in ingresso, trasformatori, alimentatori, motori e reti elettriche a valle.
HAGOE Electric Technology Co., Ltd. fornisceQuadro ad alta tensione da 10 kVEQuadro ad alta tensione da 35 kVper sottostazioni, sistemi elettrici industriali, reti di distribuzione elettrica, progetti infrastrutturali e altre applicazioni a media tensione.
A differenza dei quadri di bassa tensione, i quadri di media tensione devono occuparsi non solo della distribuzione della corrente ma anchecoordinamento dell'isolamento, interruzione per cortocircuito, tenuta dielettrica, interblocco meccanico, coordinamento della protezione, messa a terra, Eisolamento sicuro.
Pertanto è necessario selezionare il quadro appropriato in base al progetto dell'impianto elettrico piuttosto che solo in base al nome dell'armadio.
La differenza principale tra i quadri da 10 kV e 35 kV è ovviamente la tensione del sistema, ma i requisiti tecnici cambiano con il livello di tensione.
| Fattore di ingegneria | Quadro ad alta tensione da 10 kV | Quadro ad alta tensione da 35 kV |
|---|---|---|
| Ruolo tipico del sistema | Rete di distribuzione, distribuzione di energia industriale | Sottostazione, distribuzione primaria, rete elettrica di livello superiore |
| Applicazione tipica | Fabbriche, edifici, distribuzione di servizi, motori | Sottostazioni, centrali elettriche, distribuzione principale industriale |
| Requisito di isolamento | Alto | Più alto |
| Apparecchiature di commutazione | Comunemente interruttore automatico sotto vuoto | Comunemente interruttore automatico sotto vuoto |
| Protezione | Protezione di linee, trasformatori, motori e bus | Protezione di alimentazione, trasformatore, bus e a livello di sistema |
| Progettazione del cortocircuito | Specifico per il progetto | Specifico per il progetto e spesso più impegnativo |
| Spazio/spazio | Basato sulla progettazione dell'attrezzatura | Maggiore attenzione agli isolamenti e agli ingombri |
| Posizione del sistema | Spesso distribuzione a valle | Spesso più vicino alla trasformazione/distribuzione del potere primario |
I valori finali dovrebbero sempre essere confermati dallo studio del progetto sul cortocircuito, dalla tensione del sistema, dal flusso di carico, dal coordinamento della protezione e dagli standard applicabili anziché dedurre solo dalla tensione nominale.
Nella distribuzione a bassa tensione l'isolamento elettrico è importante, ma nei sistemi a 10kV e 35kV diventauna parte fondamentale della progettazione delle apparecchiature.
Il livello di isolamento richiesto deve considerare la tensione operativa, la separazione tra fase e fase, la distanza tra fase e terra, la distanza superficiale, la tenuta dielettrica e le condizioni di sovratensione transitoria.
Per questo motivo il sistema di isolamento del quadro non è separabile dalla classe di tensione e dall'ambiente di installazione prescelti.
Un quadro dimensionato per una determinata corrente continua non significa automaticamente che sia adatto a ogni sistema di alimentazione.
Innanzitutto è necessario determinare la corrente di cortocircuito prevista nel punto di installazione.Questo valore influisce sul potere di interruzione richiesto dell'interruttore, sulla corrente ammissibile di breve durata, sulla corrente ammissibile di picco, sulla progettazione delle sbarre e sulle impostazioni di protezione.
Ad esempio, i quadri di classe 35kV possono essere disponibili con diversi valori nominali di interruzione e resistenza al cortocircuito. Il valore appropriatodeve essere confermato dal calcolo del cortocircuito del progettopiuttosto che selezionato da un valore di catalogo generale.
Questa è una delle differenze principali tra la scelta dei quadri basata sull'ingegneria e il semplice abbinamento dei prodotti.
L'interruttore è solo una parte della catena di protezione.
Un sistema completo di quadro di media tensione può comprendere relè di protezione, TA, TV, circuiti di sgancio, alimentazione di controllo, apparecchiature di misurazione, interfacce di comunicazione e disposizioni di messa a terra.
Per una linea di alimentazione del trasformatore, ad esempio, lo schema di protezione deve essere coordinato con la potenza del trasformatore e la protezione a monte/a valle. Per una partenza motore industriale diventano più importanti le caratteristiche di avviamento del motore e i requisiti di protezione del motore.
HAGOE raccomanda quindiconfermando l'architettura di protezione unitamente alla configurazione del quadro primario.
Le apparecchiature a media tensione richiedono procedure operative controllate poiché una commutazione errata può creare gravi rischi elettrici.
A seconda del progetto del quadro, è possibile utilizzare l'interblocco meccanico ed elettrico per limitare sequenze di manovra errate tra l'interruttore, il sezionatore di terra, le porte della cella e i componenti estraibili.
Per i quadri blindati di tipo KYN61-40.5, l'interblocco a cinque protezioni e la costruzione a compartimenti sono comunemente incorporati nella progettazione dell'apparecchiatura. La disposizione esatta dipende dalla configurazione del prodotto selezionata e dalle specifiche tecniche.
Lo scopo non è semplicemente quello di aggiungere più meccanismi al mobile, ma di farlostabilire una sequenza operativa prevedibile per la commutazione, l'isolamento, la messa a terra, l'ispezione e la manutenzione.
Per un preventivo di progetto, il team tecnico di HAGOE esamina innanzitutto le informazioni sull'impianto elettrico fornite dal cliente.
I documenti più utili includono ilschema unifilare, tensione di sistema, corrente nominale, capacità del trasformatore, calcolo del cortocircuito, quantità di alimentatore, requisiti di protezione, requisiti TA/TV, disposizione dei cavi, condizioni di installazione e standard locali.
Queste informazioni consentono al team di ingegneri di determinare se la configurazione proposta è adatta alla rete effettiva invece di fornire specifiche generiche dell'armadio.
L'impianto di quadri per una sottostazione non ha necessariamente la stessa configurazione di quello utilizzato in un impianto industriale.
Un progetto di sottostazione può richiedere pannelli in arrivo, alimentatori di trasformatori, disposizioni delle sezioni bus, misurazione, protezione e alimentatori in uscita. Un progetto industriale può porre maggiore enfasi sugli alimentatori dei motori, sui carichi della linea di produzione, sulla distribuzione dei trasformatori e sulla continuità operativa.
HAGOE può quindi adattare la disposizione dell'armadio, la configurazione dell'interruttore, la capacità delle sbarre, la disposizione dei TA/TV, i dispositivi di protezione, il cablaggio secondario, la misurazione, le interfacce di comunicazione e l'ingresso dei cavi in base ai requisiti del progetto.
HAGOE è stata fondata nel2008a Wenzhou, Zhejiang, e hapiù di 18 anni di esperienzanella produzione di apparecchiature elettriche.
Le risorse produttive dell'azienda comprendono attrezzature per il taglio laser, macchine piegatrici CNC, attrezzature per la punzonatura automatizzata, linee di produzione SMT, sistemi di invecchiamento intelligenti e apparecchiature per test elettrici.
Per la produzione di quadri, queste funzionalità supportano un'accurata fabbricazione dell'armadio, l'installazione dei componenti, il cablaggio, l'assemblaggio meccanico e l'ispezione finale.Il controllo di qualità viene applicato durante tutto il processo di produzionepiuttosto che fare affidamento solo sull'ispezione dell'aspetto finale.
HAGOE opera sottoISO9001, ISO14001 e ISO45001sistemi di gestione, mentre i prodotti applicabili possono essere progettati e fabbricati secondo i pertinentiGran Bretagna e IECrequisiti.
I quadri da 10 kV e 35 kV possono essere utilizzati per alimentazione in entrata, alimentatori di trasformatori, alimentatori in uscita, disposizioni di sezioni bus e altre funzioni di commutazione all'interno di sottostazioni e sistemi di distribuzione dei servizi pubblici.
La configurazione è determinata dallo schema unifilare della cabina e dall'architettura di protezione.

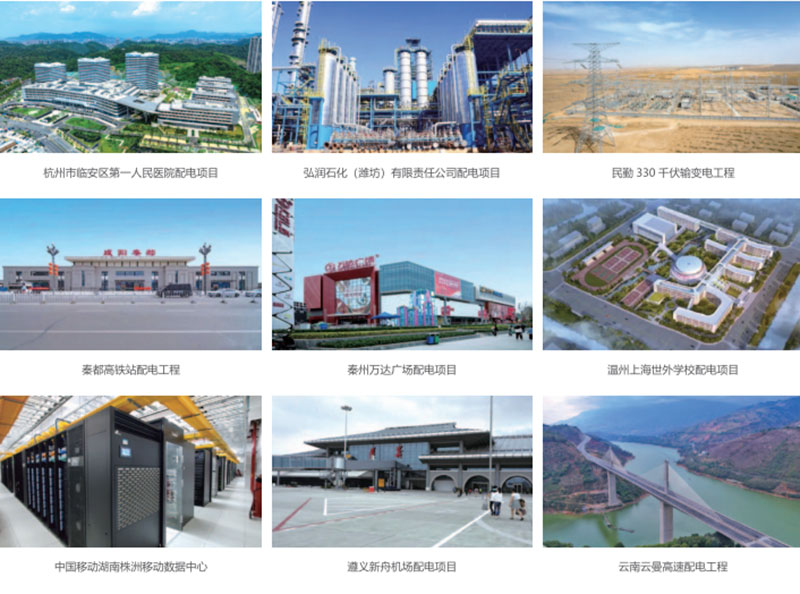

Gli impianti industriali spesso richiedono quadri di media tensione per alimentare trasformatori, motori di grandi dimensioni, apparecchiature di produzione, sistemi ausiliari e pannelli di distribuzione a valle.
HAGOE può configurare l'apparecchiatura in base alle caratteristiche di carico e ai requisiti operativi della struttura.
Anche gli impianti fotovoltaici, gli impianti di stoccaggio dell'energia, le infrastrutture di trasporto e altri grandi impianti elettrici possono incorporare sistemi di distribuzione da 10 kV o 35 kV.
In queste applicazioni, il quadro deve coordinarsi con i trasformatori, i sistemi di protezione, le apparecchiature di conversione dell'energia e la disposizione della connessione alla rete.
HAGOE sìpiù di 18 anni di esperienzaattraverso la distribuzione dell'energia, i sistemi di alimentazione CC, gli UPS, l'automazione industriale e le apparecchiature elettriche per le nuove energie. Ciò consente al team di ingegneri di considerare la relazione tra i quadri ad alta tensione e il sistema elettrico più ampio.
HAGOE non si basa esclusivamente su un modello di catalogo standard. Il quadro può essere configurato in base a tensione, corrente, livello di cortocircuito, requisiti di protezione, disposizione dell'alimentatore, capacità del trasformatore, condizioni di installazione e standard di progetto.
I servizi di ricerca e sviluppo, produzione, assemblaggio, collaudo, vendita ed esportazione sono integrati nel sistema aziendale dell'azienda. Le attrezzature di produzione e le risorse di test supportano la produzione e l'ispezione di armadi elettrici e relative apparecchiature.
Per gli appaltatori, i distributori e gli appaltatori elettrici EPC esteri, HAGOE può supportare specifiche tecniche, disegni, documenti di ispezione, certificati, manuali di installazione, imballaggi per l'esportazione, coordinamento logistico e assistenza tecnica remota.
Invece di considerare 10kV e 35kV semplicemente come due nomi di prodotto, HAGOE valuta la loro posizione all'interno della rete elettrica del cliente e configura il quadro in base all'applicazione reale.
Il livello di tensione corretto dovrebbe essere determinato dalla rete elettrica piuttosto che dal catalogo del quadro.
Per unProgetto 10kV, le domande principali riguardano solitamente la capacità di distribuzione, i trasformatori e le partenze dei motori, il livello di cortocircuito, il coordinamento delle protezioni e il numero di circuiti in uscita.
Per unProgetto 35kV, è generalmente necessaria una maggiore attenzione per la distribuzione primaria, il coordinamento dell'isolamento, le prestazioni in cortocircuito, l'architettura di protezione, la configurazione della sottostazione e la sicurezza a livello di sistema.
HAGOE può valutare gli schemi elettrici e i dati tecnici disponibili prima di consigliare la configurazione adeguata del quadro.
L'obiettivo non è semplicemente fornire un armadio da 10 kV o 35 kV. Si tratta di fornire quadri adatti al sistema elettrico in cui funzionerà.
