Quadro ad alta tensione da 35 kV

I sistemi da 35 kV sono comunemente utilizzati in grandi impianti industriali, sottostazioni regionali, impianti di produzione di energia e altre applicazioni che richiedono una maggiore capacità di trasmissione e distribuzione di potenza. Rispetto ai sistemi da 10 kV, i quadri da 35 kV richiedono maggiore attenzione al coordinamento dell'isolamento, alla distanza superficiale, alle prestazioni di commutazione, all'affidabilità meccanica e alla sicurezza operativa.

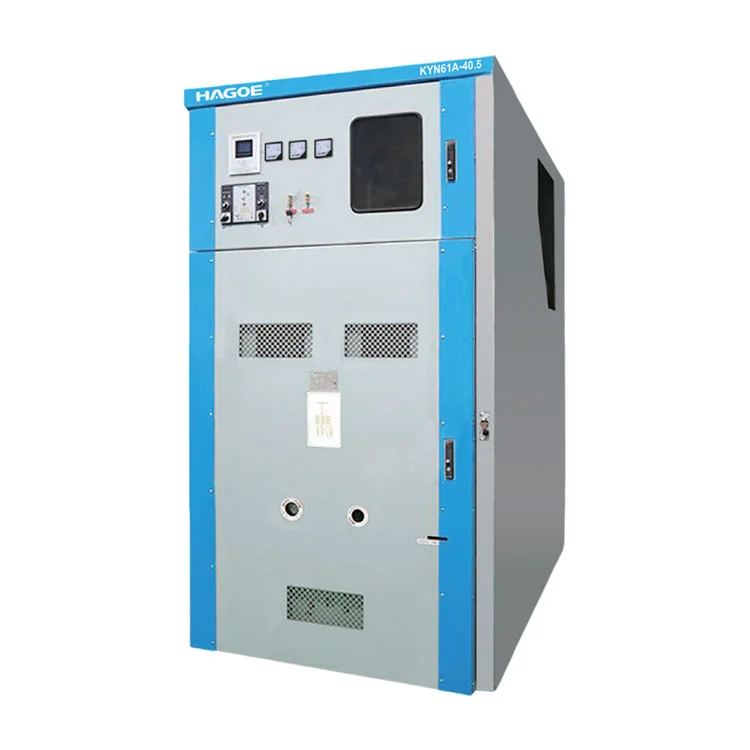

Hagoe elettricoKYN61-40.5 Quadro ad alta tensione da 35 kVadotta una costruzione corazzata, estraibile e chiusa in metallo. Le principali sezioni funzionali, tra cui l'interruttore automatico, le sbarre collettrici, il collegamento dei cavi e i vani di controllo, sono disposte come aree funzionali separate per supportare il funzionamento e la manutenzione organizzati.

La costruzione estraibile è particolarmente adatta per sistemi di distribuzione che richiedono commutazione e manutenzione regolari. Il carrello dell'interruttore può essere spostato tra le posizioni operative e di prova in base ai requisiti operativi e di manutenzione, contribuendo a ridurre l'impatto della manutenzione delle apparecchiature sul sistema di distribuzione complessivo.

Progettazione strutturale per una manutenzione più sicura

La progettazione del quadro ad alta tensione da 35 kV si concentra non solo sulla protezione dell'involucro ma anche sulla gestione interna delle aree funzionali ad alta tensione attraversocustodia metallica, separazione corazzata e struttura estraibile.

Per le applicazioni ingegneristiche, questa configurazione soddisfa tre requisiti pratici.

Separazione funzionale:Le sbarre collettrici ad alta tensione, gli interruttori automatici e le aree di connessione dei cavi sono disposti come sezioni dedicate, contribuendo a mantenere una chiara separazione tra le diverse funzioni elettriche.

Accesso per la manutenzione:Il carrello dell'interruttore estraibile consente agli operatori e al personale di manutenzione di spostare l'interruttore nella posizione richiesta per l'ispezione o la manutenzione senza smontare l'involucro completo del quadro.

Sicurezza operativa:La struttura metallica fornisce la separazione fisica dai componenti interni energizzati. La disposizione meccanica può anche essere coordinata con i requisiti di interblocco elettrico e meccanico del progetto.

Un quadro da 35 kV è più di un armadio di distribuzione convenzionale. A seconda del progetto elettrico primario, può essere configurato per alimentatori in ingresso, alimentatori in uscita, accoppiatori bus e altri circuiti funzionali. Funziona insieme a relè di protezione, sistemi di misurazione, monitoraggio e automazione per controllare e distribuire l'energia elettrica.

Le applicazioni tipiche includono:

• Alimentatori di ingresso e uscita della sottostazione da 35 kV
• Sistemi di distribuzione ad alta tensione per impianti industriali
• Sistemi ausiliari di potenza e distribuzione nelle centrali elettriche
• Impianti minerari e di produzione su larga scala
• Impianti di distribuzione elettrica regionale
• Sistemi ad alta tensione che richiedono commutazioni frequenti

Per progetti di grandi dimensioni, Hagoe Electric può abbinare la configurazione del quadro alla capacità del sistema, ai parametri di cortocircuito, alla disposizione dell'alimentatore, ai requisiti di protezione e allo spazio di installazione disponibile anziché selezionare l'armadio solo in base alla tensione nominale.

Parametro tecnico

Ambiente di servizio

• Temperatura ambiente:Limite superiore di+40°C, con una media giornaliera non superiore+35°C; limite inferiore-15°C.
• Altitudine: ≤ 2.000 mq.
• Umidità relativa:Media giornaliera non superiore95%; media mensile non superiore90%.
• Intensità del terremoto:Non eccedere8°.
• Pressione del vapore acqueo:Media giornaliera non superiore2,2 kPa; media mensile non superiore1,8 kPa.
• Condizioni ambientali:Il luogo di installazione dovrà essere esente darischi di incendio ed esplosione, grave inquinamento, corrosione chimica e forti vibrazioni.

Perché una configurazione di quadro estraibile da 35 kV?

Per gli appalti di ingegneria, né i quadri ad alta tensione fissi né quelli estraibili sono universalmente superiori. La configurazione appropriata dipende dastrategia di manutenzione, continuità operativa, frequenza di commutazione e requisiti di servizio.

I principali vantaggi di una configurazione estraibile da 35 kV includono:

Maggiore flessibilità di manutenzione:Il carrello dell'interruttore può essere ritirato dalla posizione operativa per l'ispezione e la manutenzione.

Configurazione funzionale modulare:È possibile configurare più pannelli per alimentatori in ingresso, alimentatori in uscita, accoppiatori bus e altri circuiti all'interno dello stesso progetto.

Idoneità per sistemi di distribuzione più grandi:È possibile organizzare più quadri di comando in un sistema di distribuzione integrato per sottostazioni, parchi industriali e grandi impianti industriali.

Per questo motivo, è opportuno prendere in considerazione la scelta di quadri ad alta tensione da 35 kVtensione nominale, corrente nominale, potere di interruzione in cortocircuito, corrente ammissibile di breve durata, corrente ammissibile di picco, requisiti di isolamento, condizioni di installazione e configurazione di protezione, piuttosto che confrontare solo le dimensioni del mobile o il prezzo di acquisto.

Configurazione ingegneristica e supporto tecnico

Dalla sua fondazione nel 2008,Hagoe Electric Technology Co., Ltd.si è concentrato sulla trasmissione e distribuzione di energia, sull'elettronica di potenza e sulle apparecchiature elettriche per nuove energie. Conpiù di 18 anni di esperienza nel settore e oltre 34 brevetti nazionali, l'azienda ha sviluppato un sistema integrato di ricerca e sviluppo, produzione, test e servizi internazionali.

Per i progetti di quadri da 35 kV, il nostro supporto tecnico copre più della semplice produzione di apparecchiature. Sulla base delle informazioni di sistema primarie del cliente, il nostro team tecnico può fornire assistenza con:

Parametri di sistema → Configurazione del quadro → Schema primario → Protezione secondaria → Disposizione dei quadri → Condizioni di installazione → Collaudo in fabbrica → Consegna del progetto

La base produttiva è dotata diMacchine da taglio laser Trumpf, piegatrici CNC AMADA, apparecchiature di punzonatura automatizzate e apparecchiature per test elettrici, supportando la fabbricazione di armadi, la produzione strutturale e il test dei prodotti.

Hagoe Electric opera anche secondo i sistemi di gestione ISO9001, ISO14001 e ISO45001 e mantiene le capacità di conformità dei prodotti tra cui CCC, CE, CB e RoHS, fornendo documentazione di supporto per progetti in diversi mercati.

Domande frequenti

1. Cos'è il quadro ad alta tensione da 35 kV?

Il quadro ad alta tensione da 35 kV è un quadro ad alta tensione CA estraibile corazzato con custodia metallica progettato per sistemi CA trifase da 40,5 kV, 50 Hz. Viene utilizzato principalmente per la ricezione, la distribuzione, il controllo, la protezione e il monitoraggio dell'energia.

2. Dove vengono normalmente utilizzati i quadri da 35kV?

Le applicazioni tipiche includono centrali elettriche, sottostazioni, grandi impianti industriali, operazioni minerarie e altre installazioni che richiedono ricezione e distribuzione di energia di classe 35 kV.

3. Perché utilizzare quadri estraibili?

Il design estraibile facilita la manutenzione, il test e la sostituzione degli interruttori automatici, supportando al contempo la gestione standardizzata delle apparecchiature nei sistemi di distribuzione più ampi.

4. Quali condizioni ambientali supporta il pannello di comando vcb per interni KYN61-40.5 33kv?

Le condizioni operative standard includono un'altitudine fino a 2000 me un intervallo di temperatura ambiente compreso tra -15°C e +40°C, insieme a condizioni ambientali e di umidità specificate. Gli ambienti speciali dovrebbero essere confermati durante l'ingegneria del progetto.

5. Hagoe Electric può personalizzare un sistema di quadri da 35 kV?

SÌ. La configurazione dell'armadio, le disposizioni degli alimentatori in entrata e in uscita, gli schemi elettrici primari, il controllo secondario e le configurazioni di protezione possono essere adattati ai requisiti del progetto.

6. Quali documenti possono essere forniti per un progetto 35kV?

A seconda dei requisiti del progetto, Hagoe Electric può fornire documentazione tecnica, documenti di certificazione, rapporti di ispezione, documentazione di fabbrica e file tecnici pertinenti per la revisione tecnica, l'approvvigionamento e l'accettazione del progetto.
