La serie HAGOE H5GYPannello di alimentazione CC per esterni 5Gintegra distribuzione CA/CC, conversione dell'alimentazione a 48 V CC, gestione della batteria, monitoraggio, gestione termica e protezione da sovratensione in un armadio per esterni. ConConfigurazioni da 200A e 300A, protezione IP55, comunicazione TCP/IP e monitoraggio remoto, è progettato per stazioni base 5G, FTTx, apparecchiature di comunicazione dati e accesso dove è richiesta un'alimentazione CC stabile.
A Pannello di alimentazione CC per esterni 5Gè più di un pannello DC convenzionale installato all'aperto. Le apparecchiature di alimentazione per le telecomunicazioni devono mantenere un'uscita CC stabile pur affrontando fluttuazioni di temperatura, umidità, polvere, fulmini, invecchiamento della batteria, spazio di installazione limitato e requisiti di manutenzione remota.
ILSerie HAGOE H5GYsegue un'architettura integrata a un armadio, che combina distribuzione CA/CC, alimentazione del raddrizzatore, gestione della batteria, monitoraggio, gestione termica e funzioni di protezione all'interno di un unico armadio per esterni. Questa configurazione ha lo scopo di semplificare l'installazione in loco e supportare il funzionamento continuo di5G, 4G, FTTxe altre apparecchiature di comunicazione.

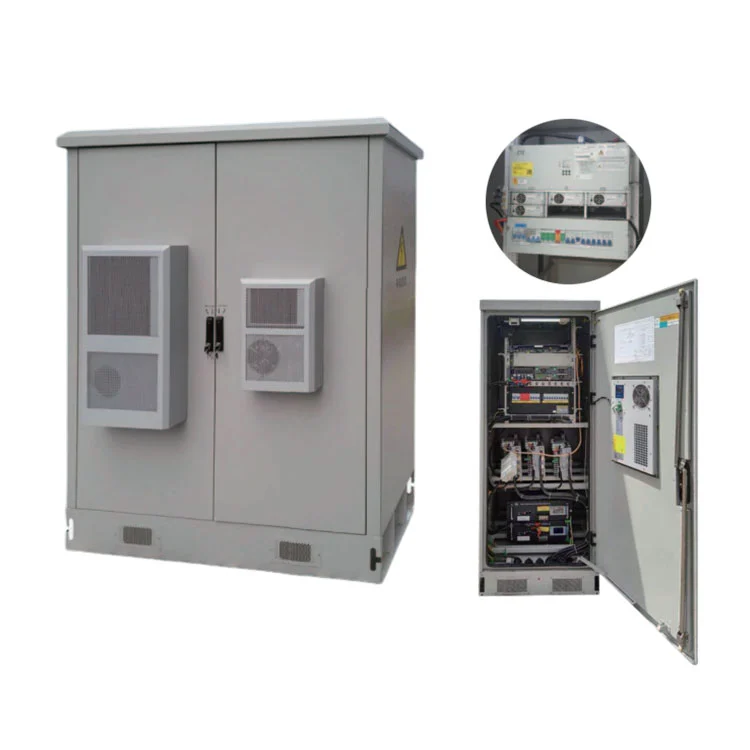

Serie HAGOE H5GY— Soluzione di alimentazione CC integrata per esterni per siti di telecomunicazioni 5G/4G.
Combina distribuzione CA/CC, raddrizzatore, gestione della batteria, monitoraggio e gestione termica in un unico armadio IP55.

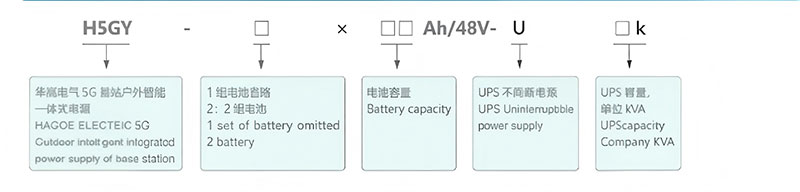

Alimentatore CC da 48 V CC serie H5GY con montaggio su paloè progettato attorno a48 V CCarchitettura di potenza comunemente utilizzata dalle apparecchiature di telecomunicazione. Il sistema può integrare ilSerie H48Salimentatore DC48V integrato, modulo di monitoraggio, moduli raddrizzatori, distribuzione AC/DC e sistema di batterie in base alla configurazione richiesta.
Per gli appaltatori di telecomunicazioni e gli integratori di sistemi, ciò significa che l'armadio elettrico può essere configurato in base al profilo di carico effettivo invece di forzare ogni progetto in una configurazione fissa.
Adottano il vano apparecchiature e il vano batteriatecnologia di isolamento dei condotti dell'ariaper separare gli ambienti operativi dell'elettronica di potenza e delle batterie. Ciò aiuta a ridurre l'influenza del calore generato dalla sezione di potenza sul vano batteria.
Il sistema può essere configurato anche con funzioni di monitoraggio ambientale e controllo della temperatura. Per i progetti esposti a temperature ambientali elevate o a variazioni significative della temperatura giorno/notte, la gestione termica diventa una parte importante dell'affidabilità della batteria e del sistema.
ILintegrated monitoring architecture supports functions such as calcolo della capacità della batteria, compensazione della temperatura, test online della batteria, regolazione automatica della tensione e limitazione della corrente.
Queste funzioni consentono agli operatori di monitorare le condizioni operative del sistema DC e della batteria invece di fare affidamento solo sull'ispezione locale. I parametri relativi alla batteria possono essere incorporati nel sistema di monitoraggio generale in base alla configurazione selezionata.
Il sistema fornisce afunzione di risparmio energetico durante il sonnoper siti di comunicazione in cui le condizioni di carico variano nel tempo. Lo scopo è ridurre il consumo energetico non necessario mantenendo l'alimentazione necessaria per le apparecchiature di comunicazione.
Ciò è particolarmente rilevante per i siti di telecomunicazioni distribuiti in cui molti armadi funzionano continuamente e il consumo di energia si accumula in un gran numero di ubicazioni.
| Elementi | Parametri tecnici | Obbligatorio/facoltativo |
|---|---|---|
| Tensione di ingresso nominale | CA 380 V ±20% | — |
| Frequenza nominale | 50Hz±10% | — |
| Tensione di uscita nominale | CC 110 V/CC 220 V | — |
| Intervallo di tensione di uscita | 90–130 V CC / 180–260 V CC | — |
| Modulo di ricarica | HG-T, HG-Z, HG-F | Necessario |
| Corrente del modulo di ricarica | 10 A, 20 A, 30 A / 5 A, 10 A, 20 A, 30 A | Necessario |
| Modulo di ispezione della batteria | HG-X: Fino a 4 moduli (≤4) | Necessario |
| Modulo di isolamento delle diramazioni | HG-I: Fino a 16 moduli (≤16) | Opzionale |
| Modulo inverter | HG-N1K(1K, 2K, 3K, 5K) | Opzionale |
| Modulo valore di commutazione | HG-K: Fino a 16 moduli (≤16) | Opzionale |
| Dimensioni del corpo del mobile | 800×600×2260mm(o 2360 millimetri) | Non standard e personalizzabile |
| Modulo di monitoraggio della batteria | Fino a 32 moduli (≤32) | Opzionale |
La configurazione può incorporare moduli di monitoraggio, moduli raddrizzatori, distribuzione AC/DC, contatti puliti e strutture rack in base ai requisiti del progetto.
La sezione di distribuzione può supportare fino aPosizioni di installazione dell'interruttore AC/DC 24P, con allocazione AC e DC specifica a seconda della configurazione dell'armadio selezionata.
L'architettura di monitoraggio e controllo può supportare6 ingressi e 6 uscitecon assegnazione personalizzabile, insieme alla misurazione della potenza CA, rilevamento del consumo energetico multiutente, controllo dello spegnimento multilivello eTCP/IPcomunicazione.
Nota tecnica:La quantità finale del raddrizzatore, la capacità della batteria, la configurazione di ingresso/uscita e la disposizione dell'interruttore devono essere confermate rispetto al calcolo del carico del progetto, ai requisiti di tempo di backup e alla configurazione delle apparecchiature di telecomunicazione prima del preventivo.
Prima di selezionare aPannello di alimentazione CC per esterni 5G, i team di procurement e ingegneria dovrebbero confermare cinque parametri:
Capacità di carico:Determinare il carico CC continuo totale e l'espansione futura prevista prima di selezionare la configurazione da 200 A o 300 A.
Requisito di backup:La capacità della batteria deve essere calcolata in base al tempo di backup richiesto, al carico effettivo e alle condizioni operative locali anziché essere selezionata solo in base alla capacità dell'armadio.
Accordo di distribuzione:Confermare le posizioni richieste dell'interruttore CA/CC, il numero di ingressi e uscite e se più gruppi di carico richiedono uno spegnimento graduale.
Protocollo di comunicazione:Confermare se la piattaforma di gestione del sito lo richiedeTCP/IP, RS485, RS232o interfacce di allarme a contatto pulito.
Condizioni ambientali:Quando si seleziona la configurazione di gestione termica dell'armadio, è necessario considerare la temperatura ambiente, l'umidità, l'esposizione solare, il luogo di installazione e le condizioni di manutenzione.
Questo metodo di selezione basato sul progetto aiuta a evitare sia sistemi sottodimensionati che capacità di apparecchiature non necessarie.
Per i sistemi DC standard montati a parete o compatti, HAGOE fornisce documentazione di installazione in inglese e guida tecnica remota.
Per i pannelli CC di medie dimensioni e gli armadi elettrici completi, gli ingegneri possono fornire supporto per l'installazione e la messa in servizio in base alla disposizione del progetto. Per sottostazioni di grandi dimensioni, progetti fotovoltaici o EPC, HAGOE può preparare un piano di installazione e messa in servizio dedicato e coordinare la messa in servizio delle apparecchiature con il programma di costruzione complessivo.
Il supporto per l'installazione includeformazione operativa, guida alla messa in servizio e risoluzione dei problemi remota, aiutando il team di manutenzione del cliente a familiarizzare con le operazioni di routine.
ILArmadio di alimentazione per telecomunicazioni da esterno/IOPU serie H5GYpuò essere utilizzato come piattaforma di alimentazione CC esterna per siti di comunicazione cellulare in cui le apparecchiature richiedono stabilità48 V CCalimentazione e batteria di backup.
Per i nodi di comunicazione e accesso in fibra distribuito, il design dell'armadio integrato può combinare conversione di potenza, backup della batteria, monitoraggio e distribuzione all'interno di un'installazione esterna compatta.
Il sistema può supportare apparecchiature di comunicazione e accesso che richiedono un'interfaccia centralizzata48 V CCgeneratore con monitoraggio remoto e interfacce di allarme.
IP55protezione, monitoraggio ambientale, gestione della batteria e opzioni antifurto rendono il sistema adatto a siti in cui l'ispezione manuale regolare è limitata.
Per i siti 3G/4G esistenti in fase di aggiornamento al 5G, il sistema può essere configurato in base ai nuovi requisiti di carico, disposizione di distribuzione e requisiti di backup della batteria.
Da allora HAGOE è impegnata nella produzione di apparecchiature elettriche2008, con una copertura di prodotti che spazia dai sistemi di alimentazione CC e UPS/EPS alla distribuzione dell'energia, al controllo dell'automazione e alle apparecchiature elettriche per nuove energie. Ciò consente di coordinare i progetti di telecomunicazioni con i relativi sistemi elettrici attraverso un team di ingegneri.
L'azienda gestisce la propria base produttiva e si integraServizi di ricerca e sviluppo, ingegneria, produzione, test e esportazione. I prodotti standard possono essere forniti insieme a dimensioni dell'armadio, disposizioni di distribuzione, interfacce di comunicazione e configurazioni di monitoraggio personalizzate.
HAGOE ha ottenutoOltre 34 brevetti nazionalie mantiene certificazioni e sistemi di gestione inclusiISO9001, ISO14001, ISO45001, CCC, CE, CB e RoHS, in base al prodotto applicabile e all'ambito di certificazione.
Per gli appalti internazionali, i documenti tecnici possono includere manuali di prodotto, disegni elettrici, rapporti di ispezione, documenti di certificazione, liste di imballaggio e istruzioni di installazione.
Per gli appaltatori, i distributori e gli integratori di sistemi EPC delle telecomunicazioni, HAGOE fornisce selezione tecnica, progettazione di soluzioni personalizzate, supporto per preventivi, monitoraggio della produzione, documentazione di ispezione, coordinamento logistico e supporto per la messa in servizio remota.
Per la selezione degli standard e gli schemi di distribuzione dell'energia di base, il team di ingegneri può normalmente fornire una configurazione preliminare e un preventivo1 giorno lavorativo. I progetti personalizzati più complessi vengono valutati in base alla loro portata tecnica.
HAGOE Tecnologia elettrica Co., Ltd.è stato fondato nel2008a Wenzhou, Zhejiang, Cina, con capacità produttive e ingegneristiche riguardanti la distribuzione di energia, l'elettronica di potenza, le nuove energie e i sistemi di alimentazione intelligenti.
Per i sistemi di alimentazione per telecomunicazioni esterne, la produzione comprende la fabbricazione di armadi, l'assemblaggio elettrico, l'integrazione del sistema di monitoraggio, la messa in servizio del sistema e l'ispezione finale. La base produttiva è dotata diMacchine taglio laser TRUMPF, piegatrici CNC AMADA, apparecchiature di punzonatura a torretta automatizzate, linee di produzione SMT e sistemi di test di invecchiamento intelligenti, insieme ad apparecchiature per EMC, protezione IP e test ambientali.
L'azienda opera sottoISO9001, ISO14001 e ISO45001sistemi di gestione e sviluppa prodotti in conformità con i requisiti GB e IEC applicabili. Rapporti di ispezione, certificati e documentazione tecnica specifici del progetto possono essere forniti in base alle esigenze del cliente.
ILSistema di alimentazione CC integrato per esterni serie H5GYpuò essere adattato per operatori di telecomunicazioni, appaltatori EPC, distributori e integratori di sistema che richiedono una configurazione specifica per il progetto.
La personalizzazione può coprirestruttura dell'armadio, aspetto, logo, imballaggio, disposizione di distribuzione, interfacce di monitoraggio, configurazione di comunicazione e componenti elettrici selezionati. HAGOE fornisce anche servizi OEM/ODM per clienti internazionali e può coordinare la documentazione tecnica personalizzata con le apparecchiature fornite.
SÌ. ILSerie H5GYIl pannello di alimentazione CC per esterni 5G è progettato specificamente per applicazioni di alimentazione di comunicazione esterne, tra cui5G, 4G, FTTx, apparecchiature di comunicazione dati e accesso. IL48 V CCl'architettura, l'integrazione della batteria, il monitoraggio e la protezione dell'armadio esterno lo rendono adatto all'infrastruttura di alimentazione dei siti di telecomunicazioni.
Le informazioni sulla configurazione H5GY/H48S fornite includono200A e 300Aconfigurazioni del sistema. La capacità finale deve essere selezionata in base al carico CC effettivo, ai requisiti di espansione e al design della batteria di backup.
L'architettura del sistema supporta un vano batteria e funzioni di gestione della batteria. Il tipo, la capacità e la quantità effettivi della batteria devono essere confermati in base al tempo di backup richiesto e al calcolo del carico del progetto.
SÌ. A seconda della configurazione selezionata, le interfacce di comunicazione includonoTCP/IP, RS485, RS232e contatti asciutti. Le funzioni di monitoraggio possono essere configurate per la piattaforma di gestione remota del progetto.
SÌ. La configurazione del prodotto supportaProtezione contro i fulmini CA, CC e del segnale, con protezione contro le sovratensioni B+C disponibile a seconda della configurazione di progetto.
SÌ. HAGOE fornisceOEM/ODMe personalizzazione ingegneristica che copre la struttura dell'armadio, la configurazione elettrica, le interfacce di monitoraggio, il marchio, l'imballaggio e la relativa documentazione tecnica.
La configurazione fornita specificaIP55protezione per il mobile esterno.
SÌ. HAGOE fornisce manuali di installazione in inglese, guida tecnica remota e supporto per la messa in servizio. Il supporto in loco può essere organizzato anche per progetti più grandi o più complessi a seconda dell'ambito del progetto.
A seconda dell'ordine e dei requisiti del progetto, HAGOE può fornire manuali di prodotto, disegni elettrici, rapporti di ispezione, documenti di certificazione, liste di imballaggio e altra documentazione tecnica necessaria per la consegna del progetto.
SÌ. HAGOE non impone un MOQ obbligatorio universale.Una unitàè possibile ordinare prodotti standard, mentre si valutano progetti personalizzati in base alla configurazione richiesta.
HAGOE è unproduttorecon sede a Wenzhou, Zhejiang, Cina, con sede a2008. L'azienda integra servizi di ricerca e sviluppo, produzione, test, vendita ed esportazione e gestisce i propri impianti di produzione.
Per i prodotti standard in stock, la spedizione può essere organizzata con la massima rapidità3 giorni lavoratividopo il pagamento, soggetto a disponibilità in magazzino. Gli ordini batch standard generalmente richiedono7-10 giorni lavorativi, mentre gli ordini personalizzati in genere richiedono15-30 giorni lavorativi, a seconda della configurazione e della complessità del progetto.
