Pannello di alimentazione CC HAGOE GZDWfornisce alimentazione ausiliaria CC affidabile per sottostazioni, centrali elettriche e sistemi industriali, con uscita 110 V/220 V, ricarica modulare e monitoraggio intelligente.
Pannello di alimentazione CC HAGOE GZDWè un sistema di alimentazione ausiliaria CC integrato progettato per sottostazioni, centrali elettriche, impianti industriali e infrastrutture elettriche critiche. Sviluppato daHAGOE Tecnologia elettrica Co., Ltd., un produttore di apparecchiature di alimentazione con sede in2008, ILSerie GZDWcombina la conversione AC/DC, la gestione della carica delle batterie, la distribuzione DC, il monitoraggio dell'isolamento e la supervisione intelligente del sistema in un unico armadio.
A differenza di un semplice armadio per caricabatterie CC, ilSistema GZDWè progettato come una soluzione completa di alimentazione operativa CC. Fornisce alimentazione CC stabile per la protezione di relè, il funzionamento di quadri, apparecchiature di automazione, sistemi di comunicazione e altri circuiti secondari che richiedono disponibilità di alimentazione continua.
Il sistema supporta più configurazioni di batteria, tra cui:

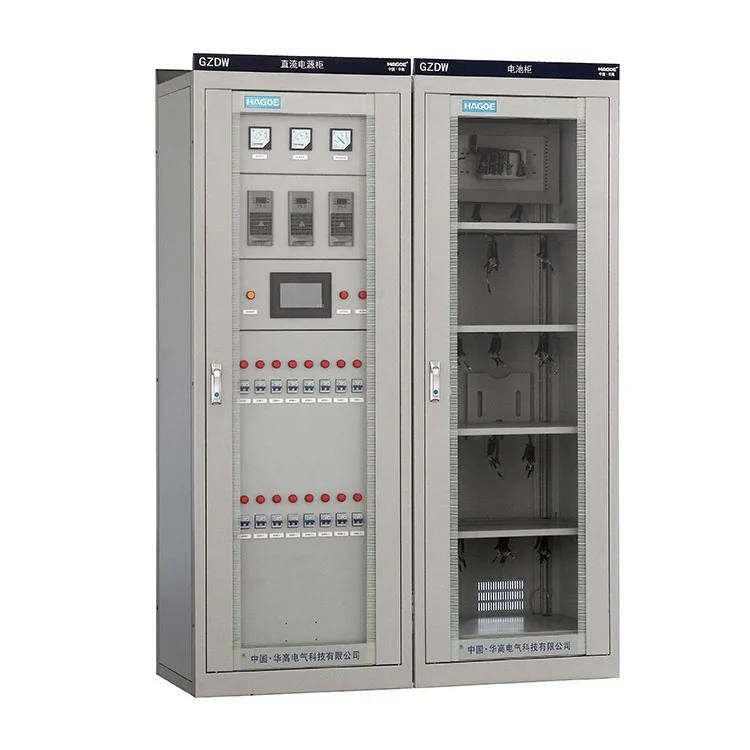

Pannello di alimentazione CC al piombo acido GZDW

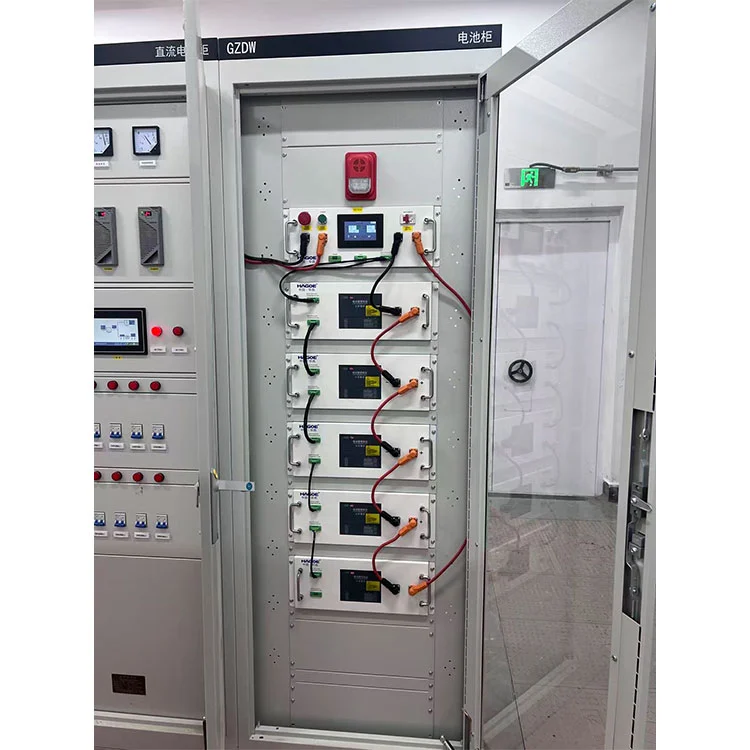

Pannello di alimentazione CC al litio GZDW

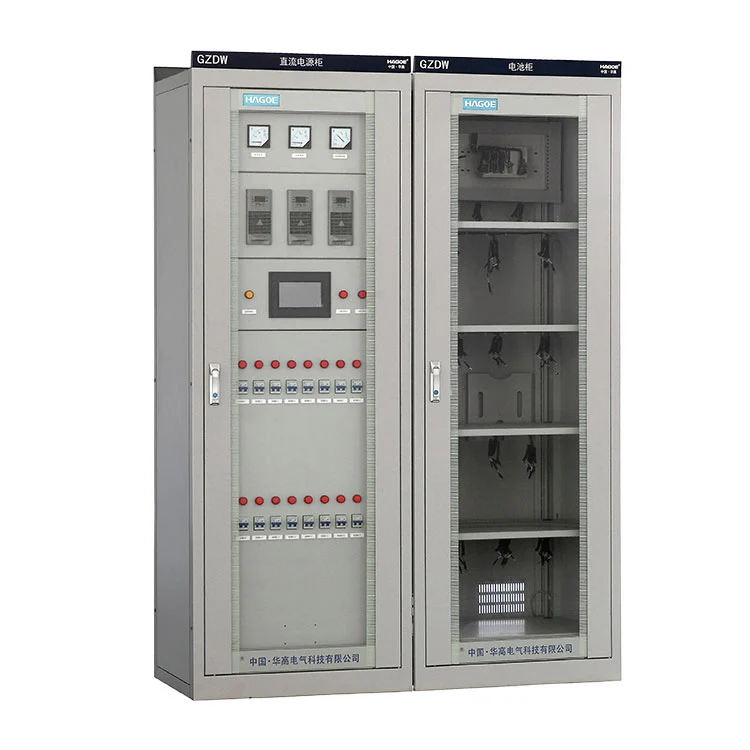

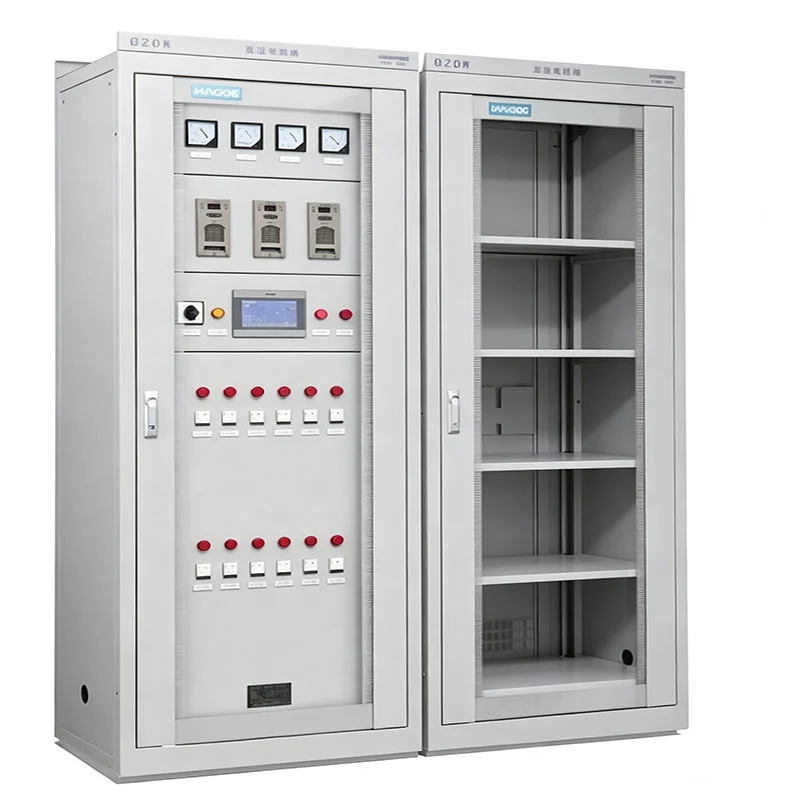

Pannello di alimentazione CC Ni-Cd GZDW
È anche configurabile comeArmadi caricabatterie da 48 V CC, Armadi caricabatterie 110 V CCEArmadi caricabatterie 220 V CCin base ai requisiti di tensione delle diverse applicazioni.
Con unità di ricarica modulari, monitoraggio intelligente e molteplici opzioni di comunicazione, ilSerie GZDWfornisce una piattaforma di alimentazione CC flessibile per progetti EPC nazionali ed esteri.
Nelle moderne sottostazioni e negli impianti elettrici industriali, l'affidabilità dell'alimentazione CC influisce direttamente sul funzionamento di relè di protezione, interruttori e apparecchiature di automazione.
ILPannello di alimentazione CC GZDWintegra le seguenti sezioni funzionali:
Ingresso AC e raddrizzamento
Il sistema converteAC380Vpotenza in ingresso in uscita CC stabile attraverso moduli di ricarica ad alta efficienza. Più moduli di ricarica possono funzionare in parallelo per migliorare la ridondanza e la flessibilità di manutenzione.
Carica e gestione della batteria
Il sistema supporta la carica di mantenimento, la carica di equalizzazione e le funzioni di gestione della batteria. È possibile selezionare diversi tipi di batterie in base ai requisiti del progetto, comprese batterie al piombo, al litio e Ni-Cd.
Distribuzione CC
L'uscita CC è distribuita attraverso circuiti di alimentazione indipendenti con funzioni di protezione e monitoraggio, fornendo alimentazione affidabile per le apparecchiature secondarie.
Supervisione del sistema
L'unità di monitoraggio intelligente registra continuamente condizioni operative, allarmi ed eventi storici, aiutando gli operatori a identificare lo stato del sistema e i requisiti di manutenzione.
ILHG-E5(7 pollici) eHG-E6(10,4 pollici) rappresentano l'evoluzione di HAGOE dai tradizionali sistemi DC azionati da chiave alle piattaforme di controllo touch industriale intelligenti.
Il sistema di monitoraggio supporta diverse architetture di sistemi DC:
Batteria singola con caricatore singolo, Batteria singola con caricatore doppio, Batteria doppia con caricatore singolo, Batteria doppia con caricatore doppio
Il touch screen a colori di livello industriale fornisce un'interfaccia più chiara per il funzionamento, l'impostazione dei parametri e l'analisi dei guasti.
Le principali funzioni di monitoraggio includono:
Monitoraggio moduli di ricarica, Ispezione batterie, Monitoraggio isolamento rami, Monitoraggio stato interruttori, Registrazione storico guasti, Gestione comunicazioni
Il sistema può memorizzarepiù di 500.000 registrazioni storiche di guasti e operazioni, fornendo un prezioso supporto dati per l'analisi della manutenzione.
Interfacce di comunicazione disponibili:
RS232
RS485
RJ45Ethernet
I protocolli di comunicazione opzionali includono:
MODBUS
IEC61850
CDT
Supporta diversi requisiti di alimentazione CC
ILSerie GZDWpuò essere configurato con diverse tecnologie di batterie in base ai requisiti applicativi.
ILPannello di alimentazione CC al piombo acido GZDWrimane una configurazione ampiamente utilizzata per le sottostazioni convenzionali e le applicazioni industriali grazie alla sua tecnologia matura, alle prestazioni stabili e al vantaggio in termini di costi.
ILPannello di alimentazione CC al litio GZDWè adatto a progetti che richiedono una maggiore densità energetica, ridotte esigenze di manutenzione e spazio di installazione compatto.
Sistema di gestione della batteria (BMS) l'integrazione può essere presa in considerazione in base alle specifiche del progetto.
ILPannello di alimentazione CC Ni-Cd GZDWpuò essere applicato in ambienti esigenti in cui un'ampia tolleranza alla temperatura e una lunga durata sono fattori importanti.
HAGOE può consigliare la configurazione appropriata della batteria in base al livello di tensione, all'ambiente di installazione, alle condizioni operative e ai requisiti di manutenzione.
| Parametro | Specifica |
|---|---|
| Tensione di ingresso nominale | CA 380 V ±20% |
| Frequenza nominale | 50Hz±10% |
| Tensione di uscita nominale | CC 110 V/CC 220 V |
| Intervallo di tensione di uscita | CC 90–130 V/CC 180–260 V |
| Moduli di ricarica | HG-T, HG-Z, HG-F |
| Corrente del modulo di ricarica | 10A, 20A, 30A; 5A, 10A, 20A, 30Aa seconda del modulo |
| Modulo di ispezione della batteria | HG-X, fino a 4 moduli |
| Monitoraggio dell'isolamento delle filiali | HG-J, fino a 16 moduli |
| Modulo inverter | HG-N1K, 1K / 2K / 3K / 5K |
| Modulo valore di commutazione | HG-K, fino a 16 moduli |
| Visualizzazione del monitoraggio | HG-E57 pollici/HG-E610,4 pollici |
| Interfacce di comunicazione | RS232/RS485/RJ45 |
| Protocolli di comunicazione | MODBUS, IEC61850, CDTopzionale |
| Documenti storici | Più di 500.000registrazioni di guasti e operazioni |
| Dimensioni del mobile | 800×600×2260 mm/2360 mm |
| Configurazione dell'armadio | Dimensioni fuori standard disponibili su richiesta |
Per una configurazione specifica per il progetto, la capacità di carica finale, la capacità della batteria, il numero di circuiti di alimentazione e di moduli di monitoraggio dovrebbero essere determinati dall'elenco dei carichi CC e dal progetto del sistema piuttosto che selezionati solo dalle specifiche nominali dell'armadio.

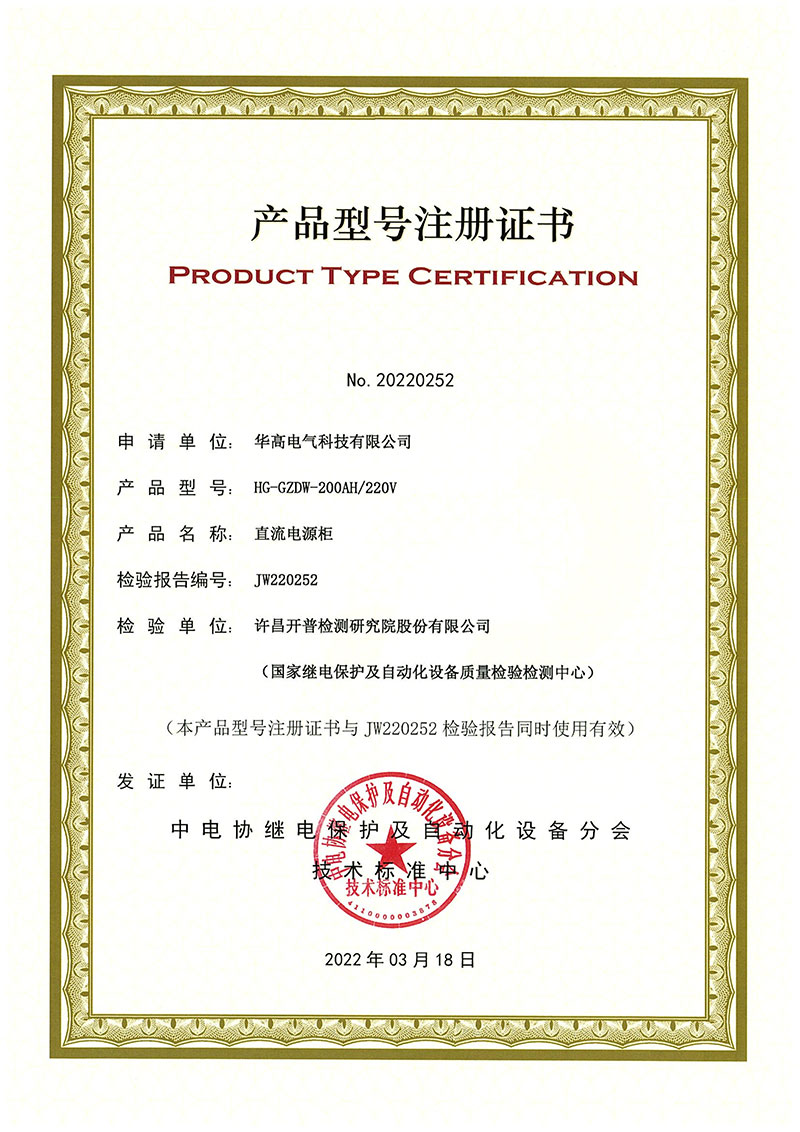

ILPannello di alimentazione HG-GZDW-200AH/220 V CCè stato sottoposto a prove di tipo daXuchang Kaipu Testing and Research Institute Co., Ltd.Il campione di prova è stato identificato comeCA 380 V/CC 220 V/40 A, con un'unità sottoposta a test.
Il test è stato condotto daDal 9 marzo al 14 marzo 2022, nella relazione n.JW220252. Il test è stato classificato come aprova di tipo, con la base di prova inclusaDL/T 459-2017, Apparecchiature di alimentazione CC di energia elettrica, insieme aGB/T17626.18-2016per prove di immunità alle onde oscillatorie smorzate.
Secondo la conclusione del rapporto, gli articoli testatisoddisfatto i requisiti degli standard di prova applicabili.
| Articolo | Informazioni sul rapporto di prova |
|---|---|
| Prodotto | Pannello di alimentazione CC |
| Modello | HG-GZDW-200AH/220V |
| Specifica del campione | CA 380 V/CC 220 V/40 A |
| Quantità del campione | 1 unità |
| Rapporto n. | JW220252 |
| Tipo di prova | Prova di tipo |
| Periodo di prova | 9-14 marzo 2022 |
| Norma di prova | DL/T 459-2017 |
| Base di prova EMC | GB/T17626.18-2016 |
| Laboratorio di prova | Xuchang Kaipu Testing and Research Institute Co., Ltd. |
| Conclusione del test | Gli articoli testati soddisfano i requisiti applicabili |
Questo rapporto fornisceprove di test specifici del modelloper la configurazione HG-GZDW-200AH/220V e può essere utilizzato come riferimento durante la valutazione tecnica e l'approvvigionamento del progetto. Il rapporto di prova deve essere considerato insieme alla configurazione attuale del prodotto e ai requisiti tecnici specifici del progetto.
Riepilogo del rapporto di prova
Il pannello di alimentazione CC HG-GZDW-200AH/220 V ha superato i test di tipo presso lo Xuchang Kaipu Testing and Research Institute Co., Ltd. nel marzo 2022. Tutti gli articoli testati soddisfano i requisiti di DL/T 459-2017 e GB/T 17626.18-2016.
Il rapporto n. JW220252 è disponibile per riferimenti tecnici e documentazione sugli appalti di progetto.
Costruito attorno all'esperienza di HAGOE nella produzione di apparecchiature di alimentazione CC
HAGOE Tecnologia elettrica Co., Ltd.è stato fondato nel2008a Wenzhou, in Cina, con esperienza nella produzione di armadi di alimentazione CC, sistemi di alimentazione integrati CA/CC, sistemi UPS, quadri, sottostazioni e assemblaggi elettrici a bassa tensione.

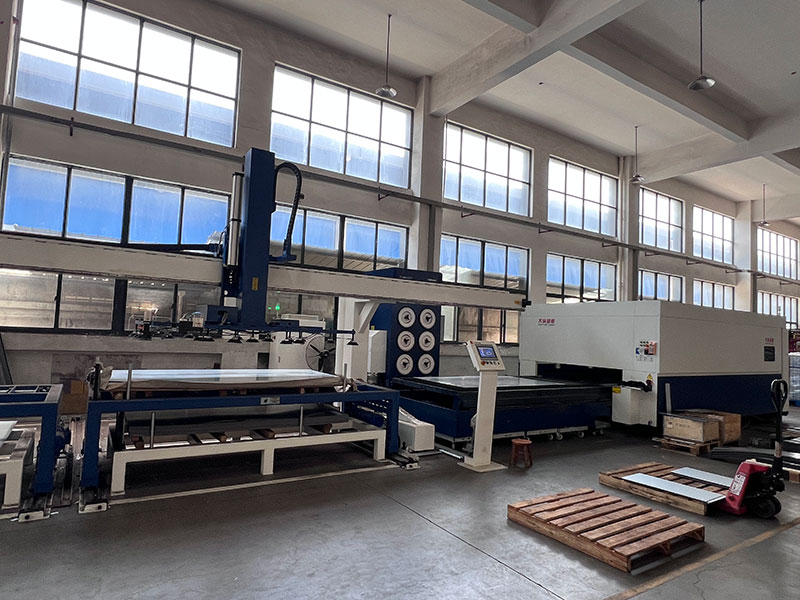

Per i progetti GZDW, la produzione implica qualcosa di più del semplice assemblaggio del mobile. I moduli di ricarica, i componenti di monitoraggio, i dispositivi di protezione, il cablaggio interno e le sezioni di distribuzione CC devono funzionare come un unico sistema coordinato.
Il controllo qualità della produzione copre le fasi chiave, tra cui:

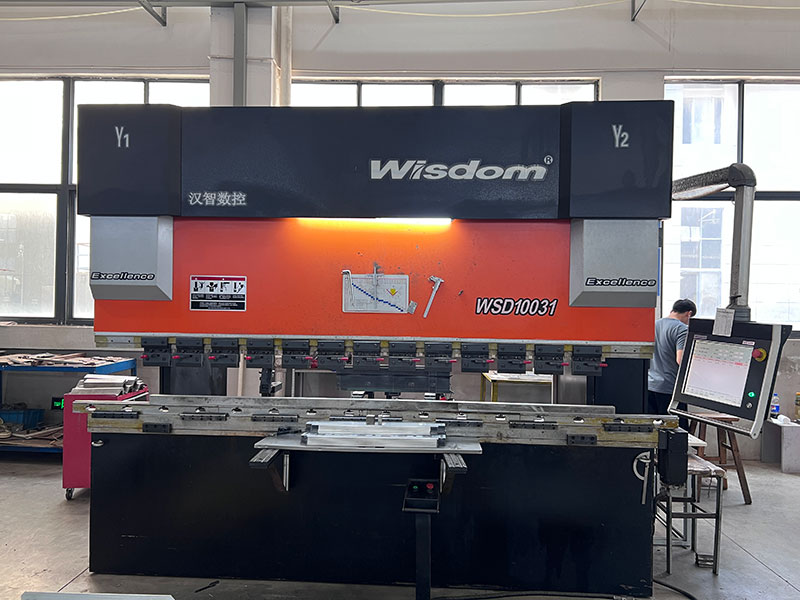

Fabbricazione e finitura del mobile— La lavorazione della lamiera, l'assemblaggio dell'involucro e il trattamento superficiale vengono completati secondo i disegni dell'armadio approvati.
Assemblaggio elettrico— Le sbarre collettrici, i moduli di ricarica, le unità di monitoraggio, i componenti di protezione e i terminali sono installati secondo la configurazione elettrica approvata.
Verifica del cablaggio— Il cablaggio interno, l'identificazione dei terminali e i collegamenti dei circuiti vengono controllati rispetto ai disegni approvati prima del test.
Ispezione funzionale— Le funzioni di ricarica, le interfacce di monitoraggio, i segnali di allarme, le interfacce di comunicazione e le relative funzioni di commutazione vengono verificate secondo i requisiti del progetto.
HAGOE opera sottoISO9001:2015, ISO14001:2015EISO45001:2018sistemi di gestione certificati. L'ambito di produzione certificato copre armadi di alimentazione CC e altre apparecchiature elettriche, fornendo una base documentata di gestione della qualità per la produzione del progetto.
ILSerie GZDWè destinato principalmente ad applicazioni in cui l'alimentazione CC deve rimanere disponibile per apparecchiature di protezione, controllo e ausiliarie.
Il sistema può fornire alimentazione CC per la protezione dei relè, il funzionamento degli interruttori automatici, le apparecchiature di automazione, la segnalazione e altri sistemi secondari.110 V e 220 V CCle configurazioni coprono i requisiti di tensione CC comuni delle sottostazioni.
Fabbriche, miniere, impianti metallurgici, impianti chimici e altri siti industriali possono utilizzare ilSistema GZDWcome alimentazione CC dedicata per circuiti di controllo e protezione.
Il trasporto ferroviario e altri progetti infrastrutturali possono richiedere alimentazione CC centralizzata per apparecchiature di controllo, segnalazione e comunicazione. L'architettura di monitoraggio modulare consente di configurare il sistema in base ai requisiti del progetto.
Per le applicazioni che utilizzano sistemi CC a bassa tensione, HAGOE può sviluppare configurazioni corrispondenti comeArmadi caricabatterie da 48 V CC, soggetto alla batteria richiesta e alle specifiche di ricarica.
La configurazione dell'applicazione finale dipende dal carico CC, dai requisiti di autonomia della batteria, dalla capacità di carica e dallo schema di protezione del progetto.
Scegliere un fornitore GZDW non significa solo ottenere un armadio con la corretta etichetta di tensione. Per un sistema di alimentazione CC progettato, il fornitore deve comprendere la relazione tra caricabatterie, batteria, distribuzione CC, monitoraggio e applicazione del sito.
HAGOE produce alimentatori e apparecchiature elettriche da quasi due decenni, con la sua gamma di prodotti che copre sistemi di alimentazione CC e relative apparecchiature elettriche.
ILPiattaforma GZDWpuò essere configurato per sistemi di batterie al piombo-acido, al litio o Ni-Cd in base ai requisiti del progetto.
Moduli di ricarica, capacità della batteria, circuiti di alimentazione, moduli di monitoraggio, interfacce di comunicazione e dimensioni dell'armadio possono essere specificati in base al progetto elettrico del cliente.
ILHG-E5EHG-E6i sistemi di monitoraggio forniscono un'interfaccia integrata per la supervisione del sistema, i record storici e la comunicazione.
HAGOE può basarsi sugli SLD dei clienti, sulle liste di carico e sulle specifiche tecniche per preparare configurazioni personalizzate e documentazione per l'approvvigionamento del progetto.
HAGOE opera sottoISO9001, ISO14001EISO45001sistemi di gestione certificati, a supporto di una produzione controllata e di procedure di qualità documentate.
HAGOE Tecnologia elettrica Co., Ltd.
Fondata nel 2008, HAGOE è un produttore professionale di sistemi di alimentazione CC, quadri a bassa tensione e relative apparecchiature elettriche. Con sistemi di gestione certificati ISO 9001, ISO 14001 e ISO 45001, HAGOE fornisce soluzioni energetiche affidabili per sottostazioni, impianti industriali e progetti infrastrutturali in tutto il mondo.
ILPiattaforma GZDWpuò essere configurato perpiombo, litio e Ni-Cdsistemi di batterie. La selezione della batteria dovrebbe considerare il carico CC, il tempo di backup richiesto, la temperatura ambiente, le condizioni di manutenzione e le specifiche del progetto.
SÌ. HAGOE può fornire configurazioni per diversi requisiti del sistema DC. I dati forniti riguardano specificamenteDC110V e DC220V, MentreArmadi caricabatterie da 48 V CCpuò essere progettato in base alle specifiche di ricarica e batteria richieste.
Un armadietto caricabatterie si concentra principalmente sulla conversione AC/DC e sulla ricarica della batteria. ILGZDWè un sistema di alimentazione CC integrato in grado di combinare moduli di ricarica, batterie, distribuzione CC, monitoraggio dell'isolamento, ispezione delle batterie, allarmi e comunicazione di sistema.
SÌ. La capacità di carica, la configurazione della batteria, i circuiti di alimentazione, i moduli di monitoraggio, le funzioni di comunicazione e le dimensioni dell'armadio possono essere configurati in base alle esigenze del progettoSLD, lista di carico e requisiti tecnici.
A seconda della configurazione selezionata, il sistema di monitoraggio può supervisionare i moduli di ricarica, lo stato della batteria, l'isolamento delle filiali, i segnali di commutazione, gli allarmi e le registrazioni di funzionamento. Può anche comunicare con sistemi esterni tramiteRS232, RS485 o RJ45interfacce.
SÌ.MODBUS, IEC61850 e CDTsono disponibili come opzioni del protocollo di comunicazione. L'interfaccia e il protocollo effettivi devono essere confermati in base ai requisiti SCADA o del sistema di automazione del cliente.
La capacità di ricarica deve essere determinata in base al carico CC, alla capacità della batteria, ai tempi di ricarica richiesti e alla ridondanza del sistema. HAGOE può consigliare la quantità di moduli di ricarica e la corrente nominale adeguati dopo aver esaminato i dati di carico CC del progetto.
Per un preventivo di ingegneria, le informazioni più utili includonoTensione del sistema CC, elenco di carico, tipo e capacità della batteria, tempo di backup richiesto, numero di alimentatori CC, requisiti di monitoraggio e protocollo di comunicazione. UNSLDo è preferibile la specifica tecnica, ove disponibile.
