Con l’espansione delle reti 5G verso capacità più elevate, copertura più ampia e infrastrutture più distribuite, l’affidabilità dell’energia elettrica è diventata una parte fondamentale delle prestazioni dei siti di telecomunicazioni. IL5GPannello di alimentazione CC per esternidaHAGOEè progettato per fornire una soluzione di alimentazione esterna integrata che combina conversione dell'alimentazione CC, distribuzione CA/CC, gestione della batteria, monitoraggio, gestione termica e protezione in un unico armadio.
Un moderno sito di telecomunicazioni ha bisogno di qualcosa di più di un tradizionale armadio di distribuzione elettrica. Le apparecchiature 5G per esterni devono funzionare continuamente affrontando sbalzi di temperatura, umidità, polvere, fulmini, invecchiamento della batteria, spazio di installazione limitato e requisiti di manutenzione remota. Un pannello di alimentazione CC per esterni 5G integrato può affrontare queste sfide combinando più funzioni di gestione dell'alimentazione in un sistema esterno coordinato.

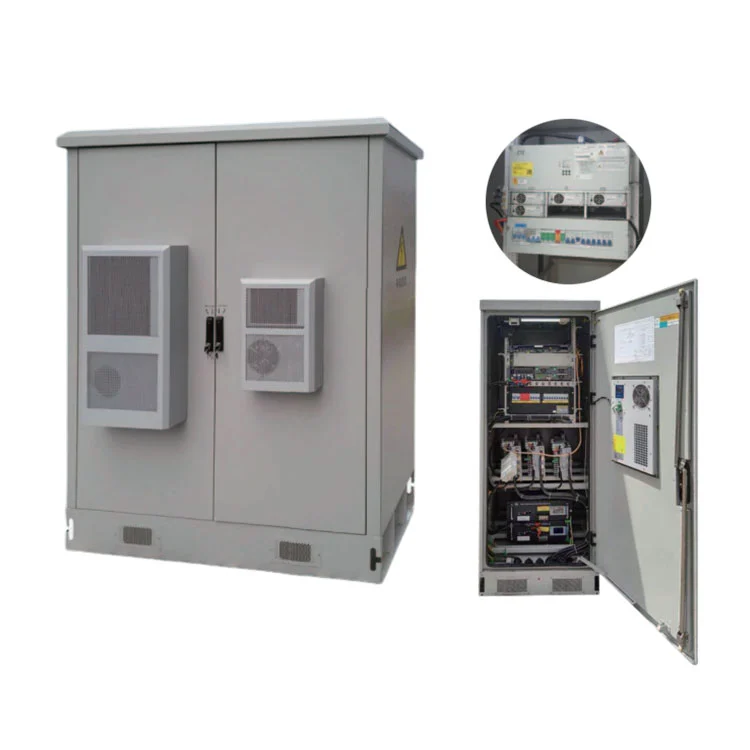

La serie H5GY di HAGOE è una soluzione di alimentazione integrata da 48 V CC per esterni progettata per stazioni base 5G e 4G, reti FTTx, apparecchiature di comunicazione dati, reti di accesso e siti di telecomunicazioni non presidiati. Il sistema supporta configurazioni da 200 A e 300 A, protezione dell'armadio IP55, interfacce di comunicazione multiple, gestione delle batterie, monitoraggio e disposizioni di distribuzione personalizzabili.
L’infrastruttura 5G dipende da un gran numero di siti di comunicazione distribuiti in città, aree industriali, reti di trasporto, zone commerciali e località remote. A differenza delle sale apparecchiature interne, i siti di telecomunicazioni esterni sono direttamente esposti a condizioni ambientali che possono influire sulle prestazioni delle apparecchiature elettriche e delle batterie.
Un’architettura di alimentazione esterna affidabile deve quindi affrontare diverse sfide contemporaneamente:
Per questi motivi, un armadio di alimentazione integrato può essere più pratico che assemblare più componenti di gestione dell'energia indipendenti in ogni sede di telecomunicazioni.
Un pannello di alimentazione CC per esterni 5G è un sistema di alimentazione per telecomunicazioni esterno progettato per fornire, distribuire, monitorare e proteggere l'alimentazione CC per le apparecchiature di comunicazione. A seconda della configurazione del progetto, l'armadio può combinare distribuzione AC/DC, moduli raddrizzatori, sistemi batteria, funzioni di monitoraggio, gestione termica e protezione da sovratensione.
La serie HAGOE H5GY utilizza un'architettura di armadio integrata destinata ai siti di comunicazione 5G e 4G. La sua architettura di alimentazione a 48 V CC può essere configurata in base ai requisiti effettivi delle apparecchiature di telecomunicazione invece di fare affidamento su un'unica configurazione fissa.
Questo approccio è particolarmente utile per appaltatori di telecomunicazioni, società EPC, distributori e integratori di sistemi che devono bilanciare capacità di alimentazione, requisiti di backup, dimensioni dell'armadio, condizioni ambientali e requisiti di monitoraggio remoto.
Invece di installare armadi separati per ogni funzione di gestione dell'energia, un sistema esterno integrato può riunire i componenti principali in un unico involucro coordinato. Ciò può semplificare l'installazione, migliorare l'utilizzo dello spazio e rendere più semplice la manutenzione a livello di sito.
Le apparecchiature per telecomunicazioni si basano comunemente su architetture di alimentazione CC, rendendo l'uscita CC stabile una considerazione essenziale per le stazioni base e i nodi di comunicazione. La serie H5GY può integrare componenti di alimentazione da 48 V CC, moduli raddrizzatori, distribuzione CA/CC, sistemi di batterie e moduli di monitoraggio in base ai requisiti del progetto.
Gli armadi per telecomunicazioni esterni devono essere progettati diversamente dai quadri elettrici interni. La serie H5GY fornisce una configurazione dell'armadio per esterni IP55 per proteggere i componenti elettrici interni dalla comune esposizione ambientale.
Il backup della batteria consente alle apparecchiature di telecomunicazione di continuare a funzionare durante le interruzioni di alimentazione selezionate. L'architettura di monitoraggio integrata può supportare il calcolo della capacità della batteria, la compensazione della temperatura, il test online della batteria, la regolazione automatica della tensione e la limitazione della corrente.
La gestione del calore è importante perché l'elettronica di potenza e le batterie possono rispondere in modo diverso alla temperatura. La serie H5GY utilizza la tecnologia di isolamento del condotto d'aria tra il vano dell'apparecchiatura e il vano della batteria per contribuire a ridurre l'effetto del calore generato dall'elettronica di potenza sull'area della batteria.
I moderni operatori di telecomunicazioni richiedono sempre più l’accesso remoto alle informazioni sul sistema energetico. A seconda della configurazione selezionata, il sistema supporta le interfacce di comunicazione RS232, RS485, TCP/IP, RJ45 e con contatto pulito. È inoltre possibile configurare come opzioni i protocolli di comunicazione CDT, Modbus e IEC 61850.
Il sistema può essere configurato con una memoria di grande capacità in grado di archiviare più di 500.000 record storici di guasti e funzionamento. Ciò può fornire informazioni utili per l'analisi della manutenzione e la risoluzione dei problemi.
La scelta di un armadio elettrico per telecomunicazioni dovrebbe basarsi sui calcoli del carico effettivo e sui requisiti del sito piuttosto che sulla sola capacità dell'armadio. Le seguenti specifiche illustrano l'architettura configurabile disponibile per il sistema HAGOE.
| Elemento di configurazione | Parametro tecnico | Configurazione |
|---|---|---|
| Tipo di sistema | Sistema di alimentazione CC integrato per esterni | Architettura standard |
| Opzioni di capacità | 200A/300A | Dipendente dal progetto |
| Protezione esterna | IP55 | Protezione standard dell'armadio |
| Tensione in ingresso | CA 380 V ±20% | Standard |
| Frequenza nominale | 50Hz±10% | Standard |
| Comunicazione | RS232 / RS485 / TCP/IP / Contatto pulito | Configurabile |
| Moduli di ricarica | 10A, 20A, 30A o altre configurazioni specificate | Necessario |
| Ispezione della batteria | Fino a 4 moduli | Necessario |
| Monitoraggio della batteria | Fino a 32 moduli | Opzionale |
| Modulo inverter | 1K / 2K / 3K / 5K | Opzionale |
| Dimensioni del mobile | 800 × 600 × 2260 mm o 2360 mm | Personalizzabile |
La quantità finale del raddrizzatore, la capacità della batteria, la disposizione dell'interruttore, la configurazione di ingresso/uscita e la durata del backup devono essere confermati attraverso i calcoli del carico del progetto prima dell'approvvigionamento.
L'applicazione principale è l'infrastruttura cellulare esterna. Un armadio di alimentazione CC esterno centralizzato può fornire conversione di potenza, backup della batteria, distribuzione e monitoraggio per le apparecchiature di comunicazione.
Le reti di accesso in fibra spesso includono numerosi nodi di comunicazione distribuiti. Un armadio esterno integrato può combinare conversione di potenza, alimentazione di backup, monitoraggio e distribuzione in una soluzione compatta.
Le apparecchiature di comunicazione e accesso che richiedono una fonte di alimentazione CC centralizzata possono trarre vantaggio dal monitoraggio remoto, dalla gestione della batteria e dalla distribuzione configurabile.
I siti remoti possono essere difficili e costosi da ispezionare frequentemente. La protezione esterna, il monitoraggio ambientale, la gestione della batteria e la comunicazione remota aiutano a ridurre la dipendenza dall'ispezione manuale continua.
Quando i siti 3G o 4G esistenti vengono aggiornati al 5G, il sistema di alimentazione potrebbe dover soddisfare requisiti di carico più elevati o diversi. Un armadio di alimentazione CC configurabile consente agli ingegneri di valutare insieme il nuovo profilo di carico, i requisiti della batteria e la disposizione di distribuzione.
Per gli operatori di telecomunicazioni, gli appaltatori EPC e gli integratori di sistemi, la scelta del sistema corretto richiede molto più del semplice confronto dell'amperaggio nominale. Cinque fattori chiave dovrebbero essere valutati prima di effettuare un ordine.
Determinare il carico operativo continuo e considerare l'espansione futura. Ciò aiuta a stabilire se è appropriata una configurazione da 200 A, 300 A o un'altra configurazione.
La capacità della batteria deve essere calcolata in base al carico effettivo, alla durata di backup richiesta, alle caratteristiche della batteria e alle condizioni operative locali.
Identificare il numero richiesto di circuiti CA e CC, posizioni degli interruttori automatici, gruppi di ingresso/uscita e requisiti di spegnimento graduale.
Confermare se la piattaforma di gestione del sito esistente richiede TCP/IP, RS485, RS232, contatti puliti, Modbus o un altro metodo di comunicazione.
Durante la scelta del sistema è necessario considerare la temperatura ambiente, l'umidità, la radiazione solare, il luogo di installazione, la ventilazione e l'accessibilità per la manutenzione.
Un processo di selezione basato sul progetto può aiutare a prevenire sia sistemi sottodimensionati che capacità di apparecchiature non necessarie, migliorando il valore complessivo dell’investimento.
HAGOE Electric Technology Co., Ltd. è impegnata nella produzione di apparecchiature elettriche dal 2008, con una copertura di prodotti che si estende a sistemi di alimentazione CC, UPS/EPS, distribuzione di energia, controllo dell'automazione, apparecchiature elettriche per nuove energie e relativi sistemi di alimentazione intelligenti.
Per gli acquirenti internazionali alla ricerca di un produttore o fornitore cinese, il modello di ingegneria basato sulla fabbrica dell'azienda può fornire un processo di approvvigionamento più integrato che copre la selezione tecnica, la produzione, i test, la documentazione e il supporto all'esportazione.
HAGOE integra servizi di ricerca e sviluppo, ingegneria, produzione, test ed esportazione. Le sue capacità produttive includono la fabbricazione di armadi, l'assemblaggio elettrico, l'integrazione del sistema di monitoraggio, la messa in servizio del sistema e l'ispezione finale.
In base al prodotto applicabile e all'ambito di certificazione, HAGOE mantiene i sistemi di gestione ISO9001, ISO14001 e ISO45001 e dispone di certificazioni tra cui CCC, CE, CB e RoHS. L'azienda riporta inoltre più di 34 brevetti nazionali.
Per gli appaltatori, i distributori e gli integratori di sistemi EPC delle telecomunicazioni, HAGOE può supportare la selezione tecnica, la progettazione di soluzioni personalizzate, la preparazione di preventivi, il monitoraggio della produzione, la documentazione di ispezione, il coordinamento logistico e la messa in servizio remota.
SÌ. I progetti di telecomunicazioni spesso differiscono per dimensioni dell'armadio, requisiti di carico, capacità della batteria, protocolli di comunicazione, architettura di distribuzione e condizioni ambientali. Un armadio standardizzato può quindi richiedere aggiustamenti tecnici prima della distribuzione.
La serie H5GY può essere adattata per requisiti specifici del progetto, tra cui:
HAGOE fornisce inoltre servizi OEM e ODM per clienti internazionali, consentendo agli appaltatori di telecomunicazioni e agli integratori di sistemi di sviluppare un quadro elettrico in base alle specifiche del progetto anziché adattare il progetto a una rigida configurazione standard.
Viene utilizzato per fornire, distribuire, monitorare e proteggere l'alimentazione CC per infrastrutture di telecomunicazioni esterne come stazioni base 5G e 4G, reti FTTx, reti di accesso e apparecchiature di comunicazione dati.
La serie HAGOE H5GY supporta configurazioni da 200 A e 300 A. La capacità finale deve essere selezionata in base al carico CC effettivo, ai futuri requisiti di espansione e alle esigenze di backup della batteria.
SÌ. L'architettura del sistema supporta un vano batteria e funzioni di gestione della batteria. Il tipo, la capacità e la quantità della batteria devono essere determinati in base al tempo di backup richiesto e al carico del progetto.
SÌ. A seconda della configurazione, il sistema può supportare interfacce TCP/IP, RS485, RS232, RJ45 e contatti puliti. È inoltre possibile configurare protocolli di comunicazione aggiuntivi come Modbus.
La serie H5GY utilizza una configurazione di protezione dell'armadio per esterni IP55, aiutando il sistema a soddisfare i requisiti ambientali delle installazioni di telecomunicazioni esterne.
SÌ. HAGOE supporta la personalizzazione OEM e ODM che copre la struttura dell'armadio, la configurazione elettrica, le interfacce di monitoraggio, il marchio, l'imballaggio e la relativa documentazione tecnica.
HAGOE fornisce documentazione di installazione in inglese, guida tecnica remota, assistenza per la messa in servizio, formazione operativa e risoluzione dei problemi remota. Il supporto per progetti più grandi può essere coordinato in base ai requisiti del progetto.
HAGOE è un produttore con sede a Wenzhou, Zhejiang, Cina. Fondata nel 2008, l'azienda integra servizi di ricerca e sviluppo, produzione, test, vendita ed esportazione.
Un’infrastruttura elettrica affidabile è fondamentale per mantenere stabili i servizi di comunicazione 5G. Un progetto adeguatamente progettatoPannello di alimentazione CC per esterni 5Gpuò combinare conversione di energia, distribuzione, backup della batteria, monitoraggio, gestione ambientale e protezione in una soluzione coordinata per esterni. Questo approccio integrato può semplificare l'implementazione del sito supportando al tempo stesso i requisiti di affidabilità delle moderne reti di telecomunicazioni.
Con capacità configurabile, protezione esterna IP55, gestione della batteria, comunicazione remota, distribuzione personalizzabile e supporto tecnico orientato al progetto, la serie H5GY di HAGOE offre un'opzione pratica per operatori di telecomunicazioni, appaltatori EPC, distributori e integratori di sistema. Se stai pianificando un nuovo sito 5G, aggiornando una rete di telecomunicazioni esistente o acquistando un sistema di alimentazione CC esterno personalizzato da un produttore cinese,contattaciper discutere i requisiti di carico, il tempo di backup della batteria, la configurazione dell'armadio, il protocollo di comunicazione e le specifiche di progetto con il team di ingegneri HAGOE.
