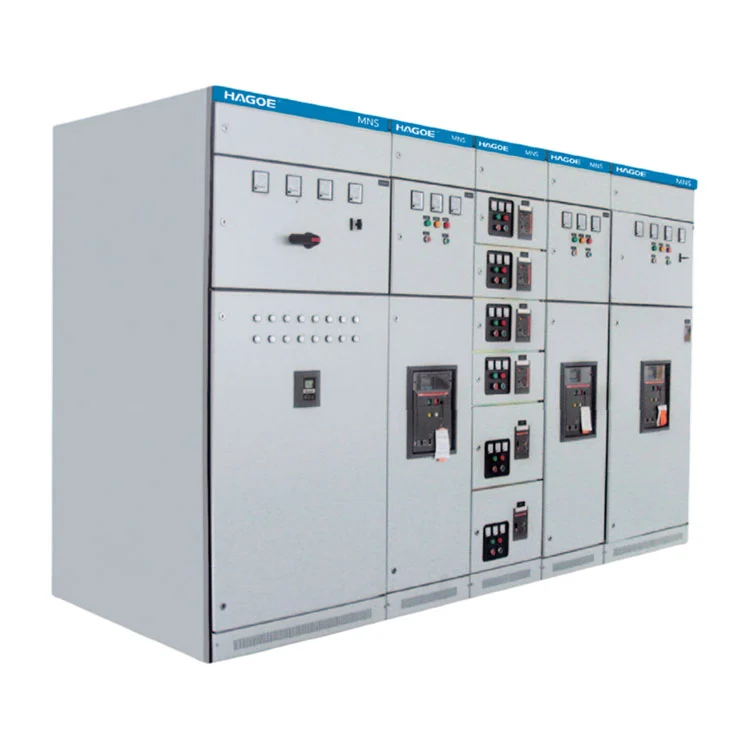

Quadri di bassa tensione MNS

MNS Low Voltage Switchgear è un sistema completo di quadri a bassa tensione incentrato su unità funzionali modulari e un'architettura estraibile.

Invece di configurare un armadio solo in base alla sua capacità complessiva, MNS enfatizza la combinazione standardizzata di unità funzionali. Alimentatori in arrivo, circuiti in uscita, unità di controllo motore e circuiti di compensazione possono essere disposti in base al progetto elettrico del progetto, consentendo alla linea di quadri di adattarsi a diverse strutture di carico.

HAGOE MNS è progettato per sistemi di alimentazione CA con tensione operativa nominale fino a 660 V, coprendo le funzioni di conversione, distribuzione e controllo dell'energia.

Per i progetti industriali che richiedono più circuiti di distribuzione, circuiti di controllo motore MCC e controllo elettrico centralizzato, l'architettura modulare fornisce un modo più strutturato per organizzare le funzioni interne del quadro.

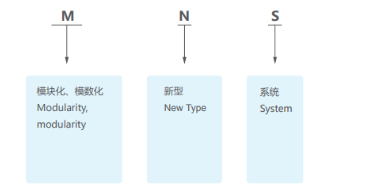

Definizione del modello

Tre configurazioni di armadi funzionali

Centro di distribuzione alimentazione PC

L'armadio del PC viene utilizzato per l'alimentazione primaria in ingresso e la distribuzione a bassa tensione. A seconda delle valutazioni attuali e dei requisiti del progetto, può ospitareInterruttori automatici serie Emax, MT, 3WN, AH e MEper il collegamento, la protezione e la distribuzione dell'energia in entrata.

Centro controllo motori MCC

L'armadio MCC è progettato principalmente per carichi di motori industriali. A seconda delle dimensioni della cassettiera e delle esigenze circuitali, ogni circuito funzionale può utilizzare un interruttore automatico scatolato ad alto potere di interruzione o un sezionatore rotativo con protezione fusibile per il controllo e la protezione centralizzata del motore.

Armadio di compensazione della potenza reattiva

È possibile equipaggiare la cabina di compensazione della potenza reattivafunzioni di compensazione della potenza reattiva manuale, automatica e remotasecondo il disegno del progetto, supportando la gestione del fattore di potenza all’interno del sistema di distribuzione.

La combinazione di PC, MCC e funzioni di compensazione consente a MNS di fungere da sistema completo di distribuzione dell'alimentazione e controllo motore a bassa tensione anziché da armadio di distribuzione autonomo.

Architettura estraibile per la manutenzione funzionale

MNS utilizza unità funzionali estraibili. I sistemi di distribuzione industriale spesso contengono un gran numero di circuiti di alimentazione e motore. Con le apparecchiature a montaggio fisso, la manutenzione di un singolo circuito può richiedere una disconnessione e un intervento sul campo più estesi.

L'architettura estraibile organizza ciascun circuito funzionale in un'unità indipendente, consentendo di mirare in modo più mirato le attività di manutenzione.

In fase di progettazione è possibile selezionare le cassettiere adeguate in base al tipo di circuito e alla potenza e poi assemblarle tramite moduli standardizzati.

Questo disegno è particolarmente adatto per:

Distribuzione industriale multicircuito

Centri di controllo motorio

Grandi sistemi di alimentazione su linee di produzione

Locali elettrici centralizzati

Impianti industriali a funzionamento continuo

Moduli standardizzati per configurazioni specifiche del progetto

Il vantaggio principale dei quadri di bassa tensione MNS non è solo la sua struttura estraibile ma anche la suaprogettazione modulare standardizzata.

Un progetto industriale può includere alimentatori in ingresso ad alta capacità, alimentatori generali, circuiti di piccoli motori, circuiti di controllo e circuiti di compensazione reattiva all'interno dello stesso sistema a bassa tensione. Questi circuiti hanno valori di corrente, requisiti di protezione e metodi di controllo diversi.

La configurazione dell'MNS dovrebbe quindi basarsi su:

Capacità del trasformatore

Corrente in entrata

Quantità di alimentatore

Carico del motore

Metodo di avviamento del motore

Requisiti di protezione

Domanda di potenza reattiva

Requisiti di controllo e comunicazione

HAGOE può configurare la disposizione degli armadi e le unità funzionali secondo lo schema unifilare, la lista di carico o le specifiche tecniche del progetto del cliente.

Applicazioni

Il quadro di bassa tensione MNS è destinato a sistemi industriali che richiedono distribuzione centralizzata a bassa tensione e controllo motore anziché essere limitati a un settore specifico.

Le applicazioni tipiche includonocentrali elettriche, sottostazioni, impianti petrolchimici, metallurgia e laminazione dell'acciaio, sistemi energetici di trasporto, industria leggera e impianti tessili.

Parametro tecnico

Livello di protezione

Ambiente di servizio

Le condizioni di servizio standard per MNS devono essere confermate in base ai requisiti di progettazione dell'apparecchiatura. Le condizioni tipiche includono:

• Temperatura dell'aria ambiente:Da -5°C a +40°C
• Temperatura media nelle 24 ore:non superiore a +35°C
• Altitudine:non superiore a 2000 m
• Umidità relativa a +40°C:non superiore al 50%
• Un'umidità relativa più elevata può essere accettata a temperature più basse, come ad esempio90% a +20°C
• L'apparecchiatura non deve essere installata in ambienti con grave inquinamento, corrosione chimica, incendio, rischi di esplosione o forti vibrazioni.

Il trasporto e lo stoccaggio sono generalmente supportati all'internoDa -25°C a +55°C. Si possono prendere in considerazione temperature più elevate a breve termine a condizione che non si verifichino danni irreversibili.

Per applicazioni speciali comepiattaforme di trivellazione petrolifera offshore e centrali nucleari, dovrebbe essere concluso un accordo tecnico separato con il produttore per definire i requisiti ambientali, di isolamento, strutturali, relativi ai materiali e di prova.

Capacità di ingegneria e produzione di HAGOE

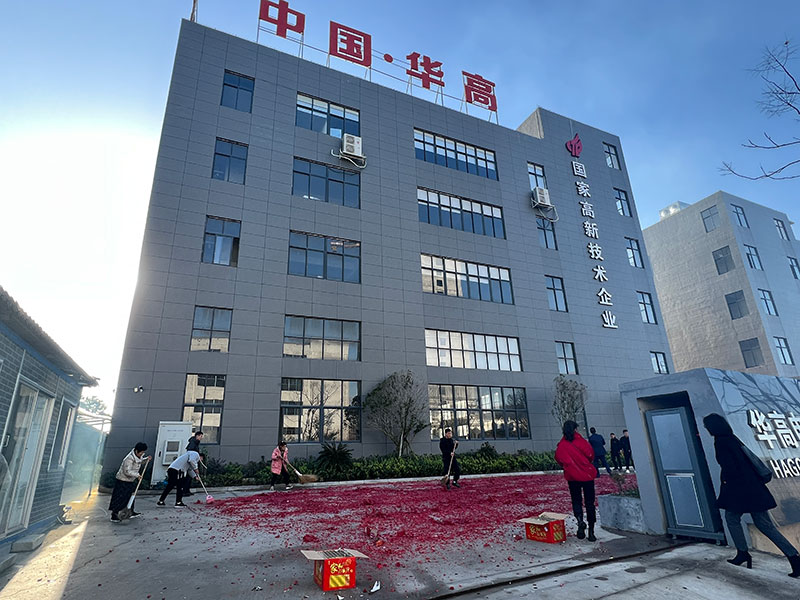

Hagoe Electric Technology Co., Ltd. è stata fondata nel2008e ha più di 18 anni di esperienza nella trasmissione di potenza, nei sistemi di distribuzione e nell'elettronica di potenza.

Per i sistemi completi a bassa tensione come i quadri di manovra a bassa tensione MNS, HAGOE offre più della semplice fabbricazione di armadi. Il nostro ambito copreprogettazione dello schema elettrico, configurazione delle unità funzionali, fabbricazione dell'armadio, assemblaggio dei componenti, test dell'armadio completo e consegna internazionale.

L'azienda tienepiù di 34 brevetti nazionalie gestisce impianti di produzione dotati di macchine da taglio laser Trumpf dalla Germania, piegatrici CNC AMADA dal Giappone, apparecchiature di punzonatura CNC automatizzate, linee di produzione SMT e sistemi di test intelligenti.

Queste capacità produttive supportano l'accuratezza della fabbricazione dell'armadio, la coerenza strutturale e la stabilità della produzione, mentre il team di ingegneri si concentra sulla configurazione del sistema in base ai carichi del progetto, alla quantità di circuiti e ai requisiti di controllo.

Controllo qualità e conformità

HAGOE opera sottoSistemi di gestione della qualità ISO9001, gestione ambientale ISO14001 e sistemi di gestione della salute e sicurezza sul lavoro ISO45001.

Il controllo qualità MNS copre:

Ispezione del materiale in entrata
Verifica dei principali componenti elettrici, dei materiali dell'armadio e delle parti correlate rispetto ai requisiti di approvvigionamento e di progetto.

Fabbricazione di armadi
I processi di taglio laser e piegatura CNC vengono utilizzati per mantenere l'accuratezza dimensionale e la coerenza della fabbricazione.

Assemblaggio di unità funzionali
Ispezione della struttura della cassettiera, del funzionamento meccanico e dei collegamenti elettrici.

Ispezione di sbarre e cablaggi
Ispezione dell'installazione delle sbarre, dei collegamenti, dell'isolamento e del cablaggio secondario.

Test elettrici
L'ispezione in fabbrica e i test delle prestazioni elettriche vengono eseguiti secondo gli standard applicabili e le specifiche tecniche del progetto.

Questo approccio basato sui processi aiuta a ridurre i rischi di qualità causati dalla variazione dei componenti, dalle differenze di assemblaggio e dalle incongruenze di cablaggio durante la produzione in batch.

Perché scegliere HAGOE MNS?

Per un progetto di quadro di bassa tensione MNS, le prestazioni finali del sistema non dipendono solo dall'aspetto dell'armadio.Configurazione del sistema, abbinamento dei componenti, progettazione della cassettiera, disposizione delle sbarre, controllo secondario e collaudo finaletutti devono lavorare insieme come un unico processo di ingegneria.

HAGOE fornisce una capacità integrata dalla ricerca e sviluppo e produzione alla consegna del progetto e può configurare i sistemi MNS in base alle esigenze del cliente:

Diagramma unifilare

Carica elenco

Specifica tecnica

Ambiente di installazione

Requisiti di protezione

Per i progetti standard, HAGOE può fornire la selezione del prodotto e la conferma dei parametri tecnici. Per progetti di automazione industriale, petrolchimica, metallurgica e di grande distribuzione, il team di ingegneri può supportare anche la configurazione del sistema e la documentazione tecnica.
