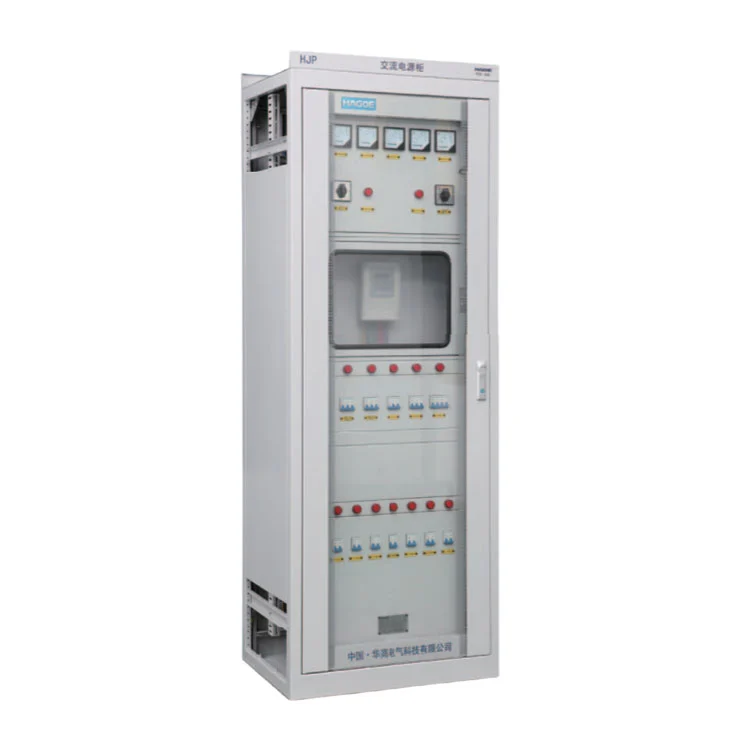

Il pannello di alimentazione CA può essere configurato con doppie alimentazioni CA in ingresso laddove il progetto richiede una fonte alternativa per i carichi ausiliari. Il trasferimento automatico o manuale può essere selezionato in base allo schema di controllo, con interblocco meccanico ed elettrico incorporato ove richiesto per impedire una condizione di chiusura simultanea inappropriata. La logica di trasferimento, la potenza in ingresso e la disposizione di controllo sono confermati in base agli schemi elettrici del progetto e ai requisiti di carico.
La sezione di uscita può essere equipaggiata con interruttori automatici selezionati in base alle caratteristiche del carico e ai requisiti di protezione. Ciò consente una protezione separata dei rami per carichi ausiliari come dispositivi di protezione, sistemi di automazione, apparecchiature di comunicazione e illuminazione. La capacità in ingresso, i valori nominali degli interruttori, il numero di circuiti in uscita e il potere di interruzione devono essere selezionati in base al programma di carico del progetto e ai parametri di cortocircuito disponibili anziché utilizzare una configurazione fissa.
A seconda dei requisiti di monitoraggio, la serie HJP può incorporare misuratori digitali per la misurazione di tensione, corrente, frequenza e fattore di potenza trifase. Per i progetti che richiedono il collegamento ad un sistema di monitoraggio di supervisione,Comunicazione RS485 e MODBUSpuò essere configurato con dispositivi di monitoraggio compatibili. Le funzioni di comunicazione disponibili dipendono dal contatore selezionato e dall'architettura complessiva del sistema.
Il pannello di distribuzione dell'alimentazione CA della serie HJP può essere configurato con dispositivi di protezione da sovratensione, indicatori di allarme e relativi componenti di protezione in base al progetto elettrico. La disposizione di protezione finale deve essere determinata in base alla tensione del sistema, alla configurazione della messa a terra, alle caratteristiche del carico e agli standard locali applicabili per garantire la compatibilità tra i dispositivi di protezione e il sistema elettrico.
| Parametro tecnico | Specifica |
|---|---|
| Tensione nominale | 380/220 VCA ±20% |
| Frequenza nominale | 50 Hz/60 Hz |
| Numero di linee di ingresso CA | 1 o 2 |
| Tensione di isolamento | 1000 V |
| Corrente di tenuta nominale di breve durata | >40 kA (RMS) |
| Corrente di tenuta di picco nominale | 100kA |
| Grado di protezione | IP30 o superiore |
| Struttura del pannello | Tipo PK-10 |
| Dimensioni del mobile (L × P × A) | 800×600×2260 mm o 2360 mm |
La scelta del pannello di alimentazione CA deve basarsi sulla disposizione dell'alimentazione in ingresso, sulla capacità di carico, sui circuiti in uscita, sui requisiti di protezione e sull'architettura di monitoraggio. Per i sistemi ausiliari delle sottostazioni che richiedono una fonte alternativa, si possono prendere in considerazione forniture doppie in ingresso con trasferimento automatico.
Per la distribuzione industriale generale è possibile selezionare la configurazione di ingresso e di uscita in base ai carichi collegati.
Prima del preventivo, HAGOE può esaminare quello del clienteschema unifilare, programma di carico, tensione nominale, disposizione dell'alimentazione in ingresso, numero di circuiti in uscita, dimensioni dell'armadio e requisiti di monitoraggioper stabilire la configurazione richiesta.
La serie HJP è progettata per applicazioni elettriche e industriali che richiedono la distribuzione di alimentazione CA ausiliaria.
Insottostazioni e centrali elettriche, può alimentare carichi di servizio di stazione, tra cui apparecchiature di protezione, automazione, comunicazione, controllo e illuminazione.
Inimpianti di produzione industriale, può essere utilizzato nelle sale di controllo, nelle sale MCC e in altre aree di distribuzione ausiliaria a bassa tensione.
Perprogetti EPC all'estero, la struttura dell'armadio, i componenti elettrici e le funzioni di monitoraggio possono essere adattati in base ai requisiti elettrici locali e ai disegni di progetto approvati.
China HAGOE Electric è un fornitore qualificato di State Grid Corporation of China, China Southern Power Grid e Guangdong Power Grid. I prodotti dell'azienda hanno superato le pertinenti certificazioni della rete statale e sono stati selezionati con successo attraverso progetti di gara organizzati dai sistemi di rete elettrica. HAGOE Electric fornisce prodotti di alta qualità, stabili e affidabili per la ricostruzione, il potenziamento e la sicurezza elettrica della rete elettrica.
HAGOE fornisce personalizzazione basata su progetto perAppaltatori EPC, distributori esteri, integratori di sistemi elettrici e utenti industriali. A seconda dei requisiti tecnici confermati, la serie HJP può essere adattata in termini di dimensioni dell'armadio, disposizione degli ingressi, circuiti in uscita, interruttori e contatori, moduli di monitoraggio, interfacce di comunicazione, configurazione delle sbarre collettrici, ingresso cavi e targhette OEM.
Per i progetti all'estero, HAGOE può anche coordinaredocumentazione tecnica, imballaggi per l'esportazione, etichettatura multilingue e supporto logistico internazionalesecondo l'ambito di fornitura concordato.

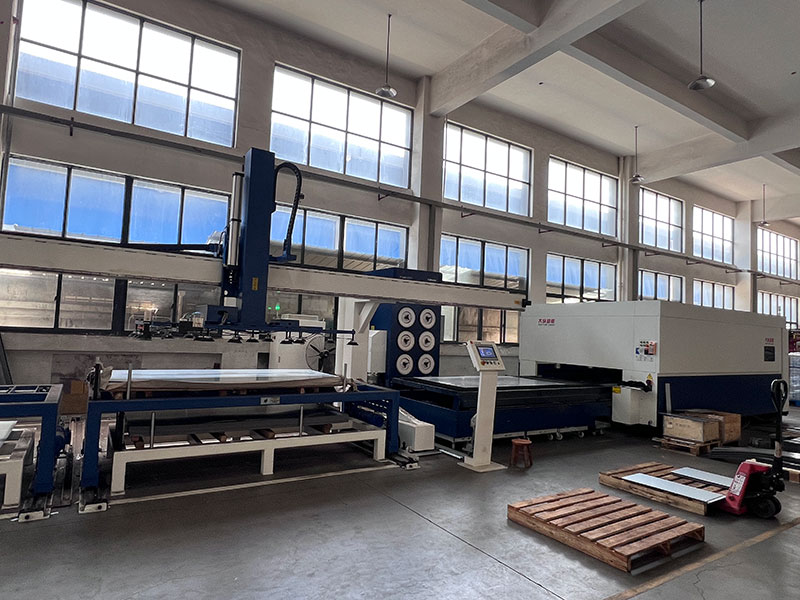

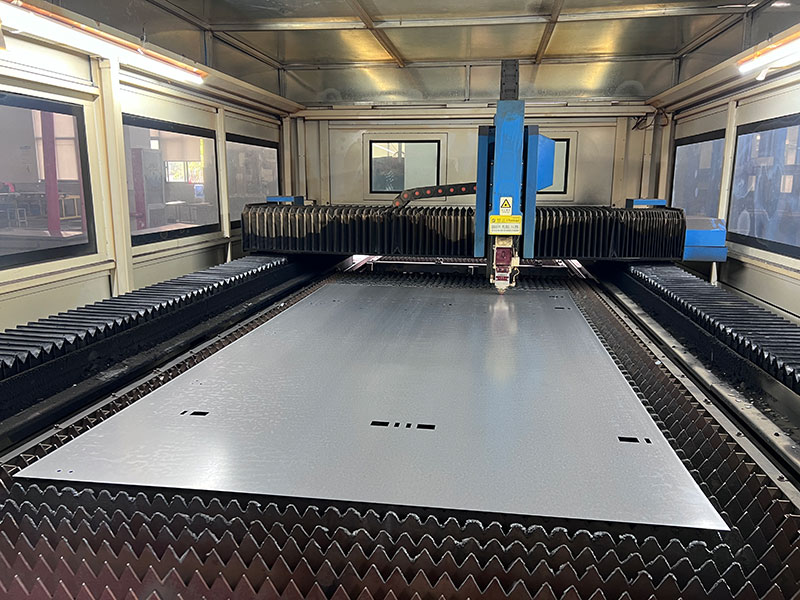

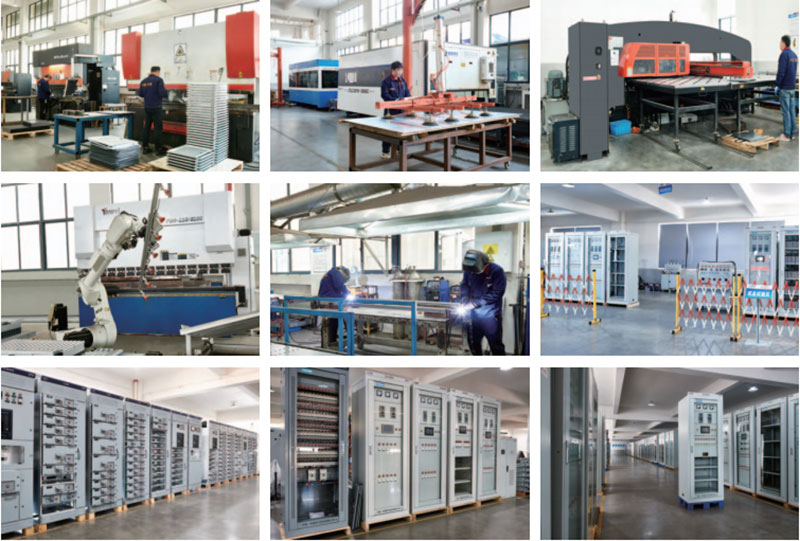

HAGOE integra ricerca e sviluppo, fabbricazione di lamiere, assemblaggio elettrico e test dei prodotti all'interno del suo sistema di produzione. La base produttiva è attrezzata con macchine da taglio laser TRUMPF, piegatrici CNC AMADA, punzonatrici a torretta CNC e attrezzature di cesoiatura di precisione per la fabbricazione di quadri elettrici. I processi di assemblaggio riguardano la costruzione dell'armadio, la lavorazione delle sbarre collettrici, il cablaggio elettrico e l'installazione dei componenti, seguiti dalle ispezioni applicabili delle prestazioni elettriche prima della spedizione.
Per il pannello di alimentazione CA serie HJP, il controllo di qualità si concentra sulla costruzione dell'armadio, sui lavori di cablaggio e sbarre, sull'installazione dei componenti, sulle funzioni di protezione e sulle prestazioni elettriche. HAGOE gestisce anche sistemi di test di invecchiamento intelligenti, apparecchiature di test delle prestazioni elettriche, sistemi di test EMC, camere di prova a caldo umido ad alta e bassa temperatura e apparecchiature di test IP. Vengono applicate procedure di test appropriate in base al tipo di prodotto e ai requisiti del progetto.

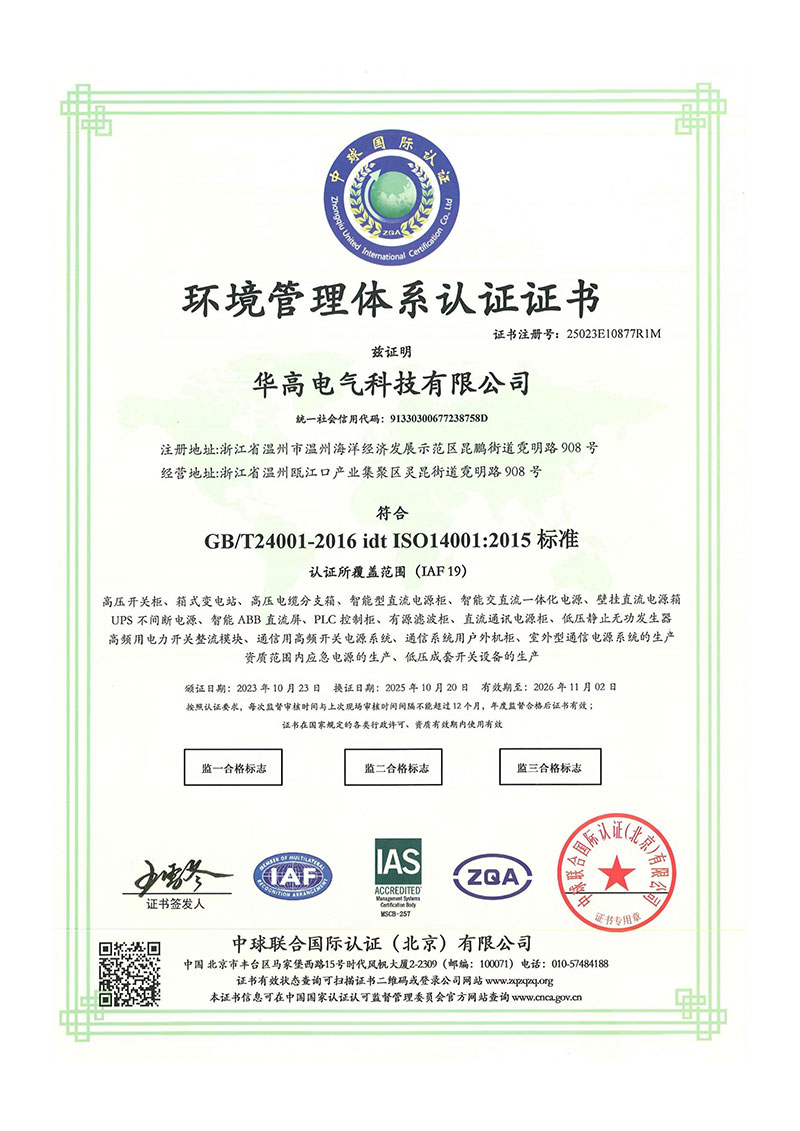

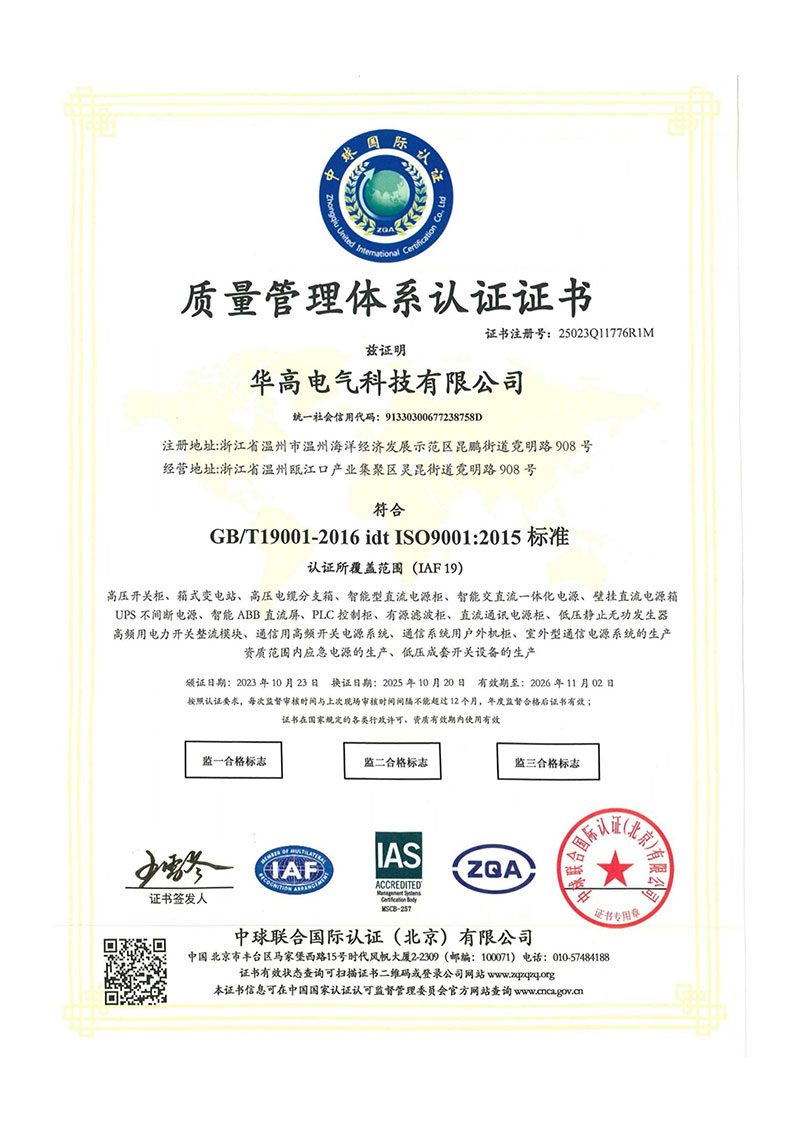

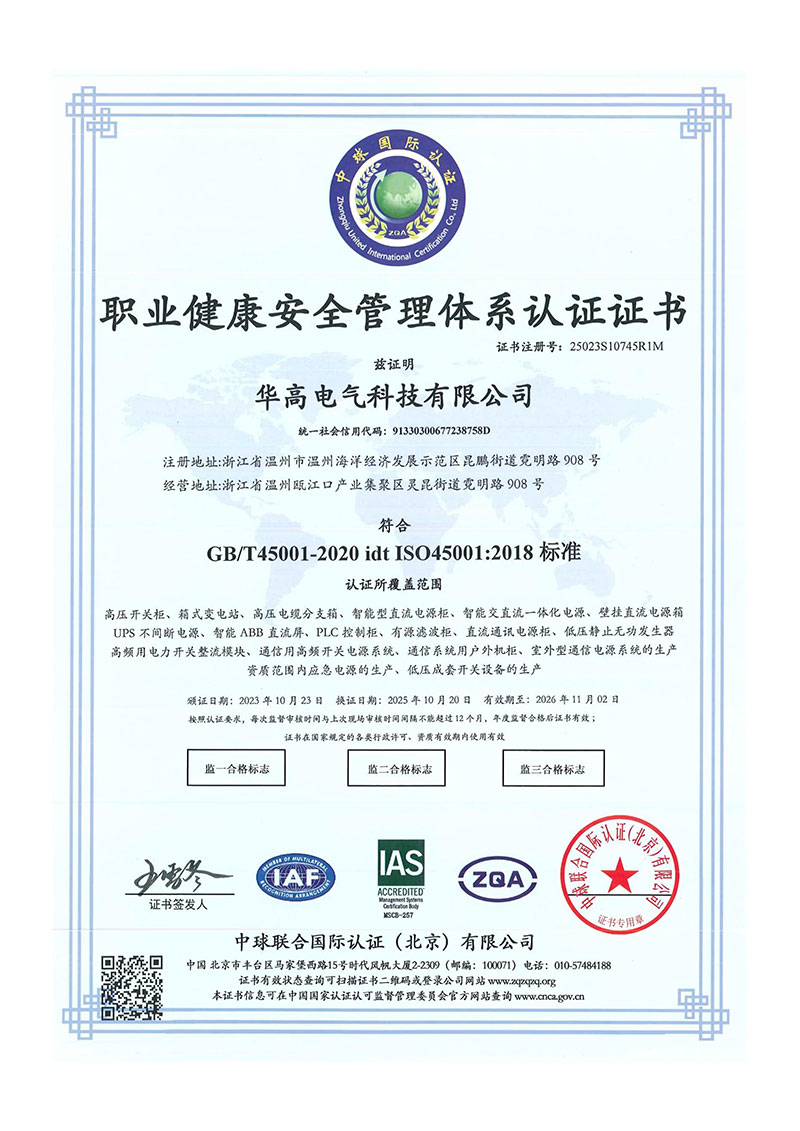

I sistemi di gestione della produzione di HAGOE sono certificatiISO 9001:2015, ISO 14001:2015 e ISO 45001:2018. Il certificato del sistema di gestione della qualità ISO 9001 èN. 25023Q11776R1M, il certificato del sistema di gestione ambientale ISO 14001 èN. 25023E10877R1Me il certificato del sistema di gestione della salute e sicurezza sul lavoro ISO 45001N. 25023S10745R1M.
L'ambito certificato copre prodotti tra cui armadi di alimentazione CC, sistemi di alimentazione integrati CA/CC, sistemi UPS, quadri elettrici, armadi di controllo PLC, sistemi di alimentazione di comunicazione e gruppi di quadri a bassa tensione.
Per configurazioni HJP specifiche, documentazione applicabile comeCCC, CE, CB, RoHS o rapporti sui test del prodottopuò essere fornito in base alla configurazione effettiva e ai requisiti del mercato di destinazione.
HAGOE prepara l'imballaggio per l'esportazione in base alle dimensioni dell'armadio, al metodo di trasporto e ai requisiti di destinazione. La protezione standard può includere film estensibile, protezione degli angoli e casse di legno, con la struttura dell'imballaggio finale confermata in base all'ordine e alle condizioni di spedizione.
Gli ordini esteri possono essere forniti sottoTermini FOB o CIF, insieme a documenti di esportazione, manuali tecnici, schemi elettrici ed etichette di prodotto multilingue. La fornitura parziale di CKD può essere discussa anche per progetti che richiedono assemblaggio all'estero laddove l'ambito tecnico lo consente.
Il tempo di consegna finale dovrebbe essere confermato dopodisegni, specifiche tecniche, configurazione dei componenti e quantità dell'ordinesono stati finalizzati.
Viene fondata la HAGOE Electric Technology Co., Ltd2008e ha sviluppato capacità a lungo termine nella ricerca e sviluppo e nella produzione di sistemi di alimentazione, apparecchiature di distribuzione a bassa tensione, apparecchiature di automazione industriale e nuovi prodotti elettrici energetici.
L'azienda tiene34 brevetti nazionali autorizzati, gestisce apparecchiature di produzione tra cui il taglio laser TRUMPF e le macchine piegatrici CNC AMADA e mantiene capacità di test riguardanti prestazioni elettriche, EMC, invecchiamento, condizioni ambientali e protezione IP.
I suoi sistemi di gestione sono certificatiISO 9001, ISO 14001 e ISO 45001, mentre i suoi prodotti e servizi raggiungono i clienti in Cina epiù di 30 paesi e regioniall'estero.
Per gli appaltatori EPC, i distributori e gli utenti industriali che acquistano i pannelli di alimentazione CA della serie HJP, HAGOE può fornire un processo di fornitura integrato che copreconfigurazione tecnica, personalizzazione del prodotto, produzione, controllo qualità e consegna all'esportazione.
Le prestazioni, le certificazioni e i riferimenti al progetto specifici del prodotto possono essere verificati in base alla configurazione effettiva e alla documentazione tecnica di supporto.

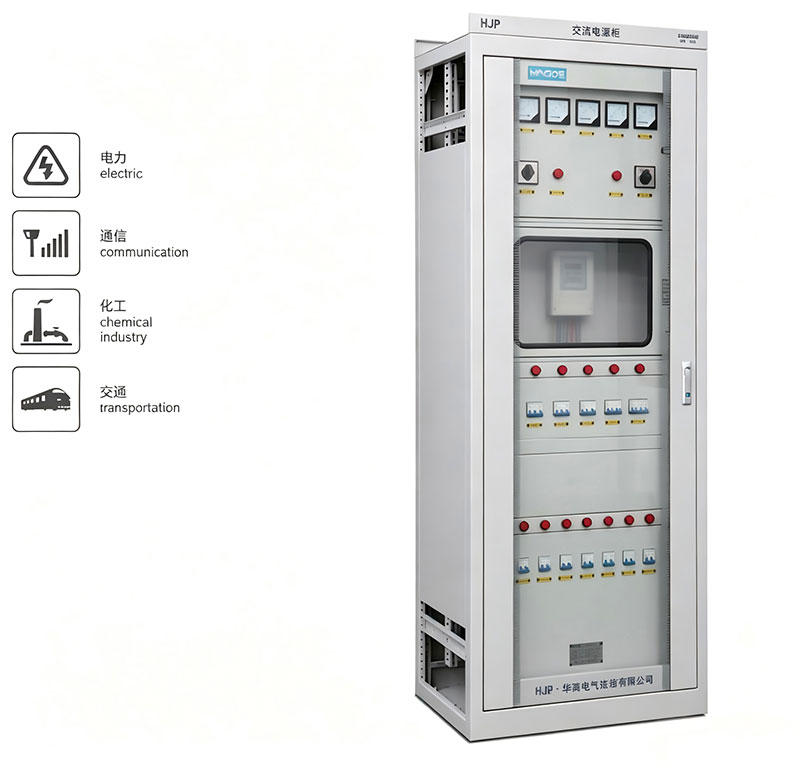

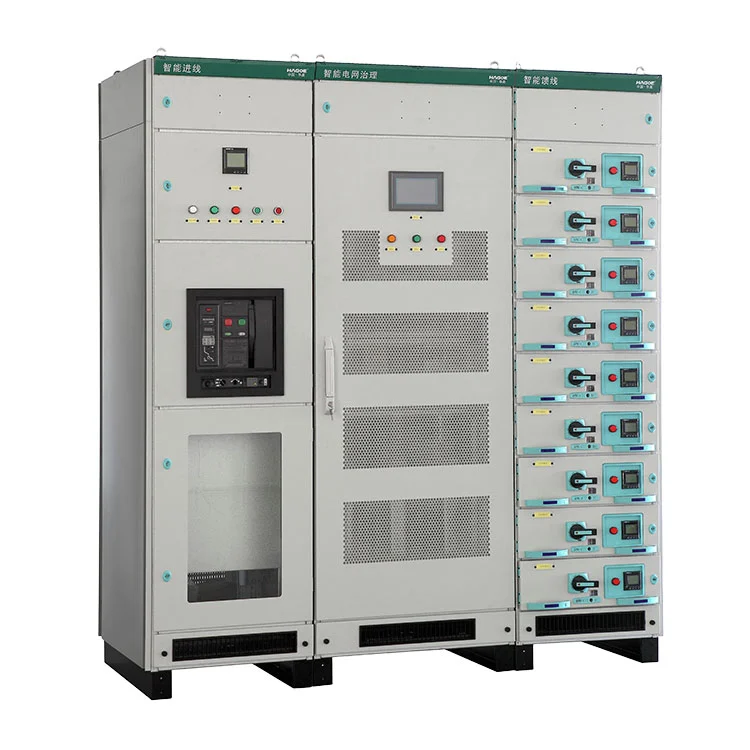

Il pannello di alimentazione CA serie HJP è progettato perdistribuzione dell'alimentazione CA ausiliariain sottostazioni, centrali elettriche, impianti industriali, sale di controllo e altre infrastrutture elettriche. Può fornire alimentazione a relè di protezione, automazione, comunicazione, illuminazione e altri carichi di servizio della stazione.
SÌ. La serie HJP può essere configurata condoppie forniture in ingresso CAper applicazioni che richiedono una fonte di alimentazione alternativa. È possibile selezionare il trasferimento automatico o manuale in base allo schema elettrico di progetto, con la logica di trasferimento confermata in fase di progettazione tecnica.
La configurazione standard è progettata perCA 380 V/220 V, 50 Hzsistemi a bassa tensione. UNConfigurazione a 60 Hzpossono essere forniti anche in base alle esigenze di progetto e ai componenti elettrici selezionati.
SÌ. HAGOE fornisce personalizzazione basata su progetto perAppaltatori EPC, distributori, integratori di sistemi e utenti industriali. Le dimensioni dell'armadio, le disposizioni della fornitura in entrata, i circuiti in uscita, gli interruttori, i contatori, i moduli di monitoraggio, le interfacce di comunicazione, l'ingresso dei cavi, la configurazione delle sbarre collettrici e le targhette OEM possono essere personalizzati in base ai requisiti tecnici approvati.
Il pannello può essere configurato con dispositivi di monitoraggio digitale pertensione, corrente, frequenza e fattore di potenza. Ove richiesto,Comunicazione RS485/MODBUSpuò essere incorporato per il collegamento con un sistema di monitoraggio di supervisione. La configurazione finale della comunicazione dipende dall'apparecchiatura di monitoraggio selezionata e dall'architettura del sistema.
Per una configurazione e un preventivo accurati, i clienti devono fornire il fileschema unifilare, programma di carico, tensione nominale, disposizione dell'alimentazione in ingresso, numero di circuiti in uscita, dimensioni dell'armadio, requisiti di monitoraggio, standard applicabili e quantità ordinata. Per i progetti EPC sono particolarmente utili gli schemi elettrici e le specifiche tecniche approvati.
SÌ. A seconda dell'ambito del progetto, HAGOE può fornirespecifiche di prodotto, schemi elettrici, manuali tecnici, registri di ispezione, documentazione di test e documenti di esportazione. Il pacchetto di documentazione può essere confermato prima della produzione.
I sistemi di gestione della produzione di HAGOE sono certificatiISO 9001:2015, ISO 14001:2015 e ISO 45001:2018. A seconda della configurazione effettiva del prodotto e del mercato di destinazione, applicabileCCC, CE, CB, RoHS o documentazione di test del prodottopossono anche essere forniti ove disponibili.
SÌ. HAGOE sostiene progetti EPC all'estero conconfigurazione tecnica, personalizzazione OEM, produzione, documentazione di qualità, imballaggio per l'esportazione, coordinamento logistico e supporto tecnico. Secondo i documenti aziendali, i prodotti e i servizi HAGOE sono stati estesi apiù di 30 paesi e regioni.
HAGOE integra la lavorazione della lamiera, l'assemblaggio elettrico e il test dei prodotti all'interno del suo sistema di produzione. I suoi impianti di produzione includonoMacchine da taglio laser TRUMPF, piegatrici CNC AMADA, punzonatrici a torretta CNC e apparecchiature per test delle prestazioni elettriche. Il controllo di qualità riguarda la costruzione dell'armadio, l'installazione dei componenti, il cablaggio, il lavoro sulle sbarre, le funzioni di protezione e i test applicabili sulle prestazioni elettriche.
SÌ. HAGOE può supportareMarchio OEM e configurazioni specifiche del progetto, comprese targhette, etichette dei prodotti, documentazione, specifiche dell'armadio e componenti elettrici selezionati. I requisiti OEM devono essere confermati insieme alle specifiche tecniche prima della produzione.
Il lead time di produzione dipende daquantità dell'armadio, configurazione elettrica, selezione dei componenti, requisiti di personalizzazione e approvazione del disegno. Un programma di consegna confermato può essere fornito dopo la finalizzazione delle specifiche tecniche, dei disegni e dell'ordine di acquisto.
