HAGOE XL-21AC Panel Box è una soluzione di distribuzione dell'alimentazione CA a bassa tensione progettata per applicazioni industriali, commerciali e infrastrutturali. Dotato di involucro in acciaio laminato a freddo, sbarre in rame e componenti modulari, può essere personalizzato per progetti EPC, fabbriche, stazioni di telecomunicazioni e sistemi di energia rinnovabile.
ILHAGOE XL-21AC Panel Box è un pannello di distribuzione CA a bassa tensione di tipo fisso progettato per la distribuzione di energia regionale e terminale in fabbriche, edifici commerciali, strutture di telecomunicazione, sistemi di energia rinnovabile e applicazioni di alimentazione ausiliaria.
Il pannello riceve una conferma220V monofaseOTrifase 380VFornisce alimentazione CA e distribuisce l'energia a più circuiti in uscita attraverso il dispositivo di protezione in ingresso, il sistema di sbarre in rame e gli interruttori automatici di derivazione. A seconda dei requisiti del progetto, l'assemblaggio interno può includereMCCB, MCB, RCCB, SPD, contatori e moduli di comunicazione.
La custodia è realizzata in acciaio laminato a freddo con trattamento superficiale verniciato a polvere. SeparatoBarre N e PEpuò essere fornito per mantenere una chiara disposizione neutra e di protezione della terra.IP30è adatto per installazioni interne standard, mentreIP54/IP55è possibile specificare configurazioni per applicazioni che richiedono una maggiore protezione della custodia.
La scatola del pannello CA non è limitata a una configurazione a singolo armadio fisso. HAGOE può determinare le dimensioni dell'armadio, la capacità in ingresso, la quantità del circuito in uscita, la disposizione dell'ingresso dei cavi e la selezione dei componenti in base alle esigenze del clienteschema unifilare (SLD), lista di carico, condizioni di installazione e specifiche tecniche.
Questa configurazione basata su progetto rende il prodotto adatto aAppaltatori EPC, integratori di sistemi elettrici, utenti industriali e clienti OEM che richiedono più di una scatola di distribuzione standard.
Il pannello di distribuzione dell'alimentazione CA riceve l'alimentazione CA a bassa tensione a monte e la distribuisce attraverso il dispositivo di protezione principale e il sistema di sbarre in rame a più circuiti in uscita indipendenti.
I singoli circuiti possono alimentare apparecchiature di produzione, sistemi di illuminazione, apparecchiature di controllo, apparecchiature di telecomunicazione e altri carichi ausiliari. Per i progetti di fabbrica, i valori nominali e le quantità dei circuiti in uscita possono essere selezionati in base alla lista di carico delle apparecchiature.
Il pannello può essere utilizzato anche come unità di distribuzione CA locale sul lato di uscitaSistemi UPSOinverter solari, a condizione che i parametri elettrici e i requisiti di protezione siano adeguatamente abbinati.
Il pannello può essere dotato diMCCB, MCBe altri dispositivi di protezione del circuito secondo lo schema di protezione del progetto. L'interruttore principale in ingresso fornisce isolamento e protezione per l'unità di distribuzione, mentre gli interruttori in uscita proteggono i singoli circuiti da condizioni di sovraccarico e cortocircuito.
RCDla protezione può essere aggiunta laddove è richiesta la protezione dalla corrente differenziale. I marchi dei componenti possono essere selezionati in base alle specifiche del cliente, agli standard di progetto e ai requisiti di approvvigionamento.
Per applicazioni domestiche, componenti elettrici con applicabileCertificazione CCCpuò essere specificato. Per i progetti di esportazione è possibile selezionare marchi cinesi o internazionali in base allo standard tecnico richiesto.
La scatola di distribuzione CA può essere configurata con separatoBarre N e PEmantenere una chiara disposizione neutra e protettiva-terra. L'involucro metallico è collegato al sistema di terra protettivo come parte della configurazione di messa a terra del pannello.
Per strutture di telecomunicazioni, quadri elettrici esterni, sistemi di controllo e applicazioni di energia rinnovabile,SPDla protezione contro le sovratensioni può essere aggiunta in base ai requisiti del progetto.
Il tipo e la configurazione dell'SPD devono essere selezionati in base all'impianto elettrico, alla disposizione di messa a terra, all'ambiente di installazione e agli standard locali applicabili.
ILXL-21è un dispositivo di distribuzione CA a bassa tensione e non esegue la trasformazione della tensione.
Le configurazioni standard supportano:
Il pannello deve essere installato in un impianto elettrico dove la tensione di alimentazione sia già stata stabilita. Se è necessaria la trasformazione della tensione o l'isolamento elettrico, HAGOE può fornire separatamente il trasformatore o l'alimentatore corrispondente.
Per i progetti che richiedono l'acquisizione di dati elettrici, ilXL-21può integrare voltmetri, amperometri, contatori di energia o altroHAGOE HG-ZJModulo di monitoraggio CA.
A seconda della configurazione selezionata, il sistema di monitoraggio può raccogliere parametri tra cui tensione, corrente, frequenza, potenza e consumo energetico. ConRS485/MODBUScomunicazione a cui possono essere collegati i dati raccoltiBMS, SCADAo altre piattaforme di monitoraggio industriale.
Questa opzione è adatta per fabbriche, sale telecomunicazioni, strutture di automazione e altre installazioni in cui è richiesto il monitoraggio elettrico centralizzato.
| Numero di serie | Progetti | Unità | Dati |
|---|---|---|---|
| 1 | Tensione nominale del circuito principale | V | 380 CA |
| 2 | Tensione nominale del circuito ausiliario | V | CA 220, 380 |
| 3 | Frequenza nominale | Hz | 50 |
| 4 | Tensione di isolamento nominale | V | 660 |
| 5 | Corrente nominale | A | ≤800 |
Nota:Se le condizioni operative effettive superano i requisiti di cui sopra, consultare la nostra azienda per conferma tecnica.
La scatola del pannello CA può essere utilizzata per la distribuzione dell'energia regionale in officine di produzione, locali tecnici e strutture ausiliarie. Distribuisce l'energia dal sistema a bassa tensione a monte alle apparecchiature di produzione, all'illuminazione, ai controlli e ai carichi ausiliari.
Per progetti di fabbrica più grandi, i valori nominali e le quantità dei circuiti in uscita possono essere configurati in base alla lista di carico delle apparecchiature.
Per le sale telecomunicazioni e gli armadi elettrici per comunicazioni esterne, ilXL-21può fungere da ingresso CA e unità di distribuzione secondaria.
Maggiore protezione della custodia,SPDe il monitoraggio intelligente può essere specificato in base all'ambiente di installazione e ai requisiti del progetto.
ILXL-21può essere installato sul lato CA degli inverter solari, sul lato di uscitaSistemi UPSe altri sistemi di distribuzione ausiliari di energia rinnovabile.
La corretta selezione dei dispositivi di protezione in ingresso e in uscita fornisce l'isolamento e la protezione del circuito tra le apparecchiature di potenza e i carichi a valle.
Per i progetti che richiedono una distribuzione AC ausiliaria, ilXL-21può svolgere compiti compatti di distribuzione a valle.
Per35 kV–500 kVsottostazioni e applicazioni con requisiti di alimentazione di servizio di stazione più elevati, HAGOE fornisce anche laPannello di alimentazione CA serie HJP, che è posizionato come sistema di alimentazione CA dedicato al servizio di stazione.
HAGOE Tecnologia elettrica Co., Ltd.ha sede a Wenzhou, Zhejiang, Cina. Fondato nel2008, l'azienda è impegnata nello sviluppo e nella produzione di sistemi di alimentazione, quadri di comando a bassa tensione e relative apparecchiature elettriche.
HAGOE ha un capitale sociale di21 milioni di renminbi, una forza lavoro di50-99 dipendentiE34 brevetti.

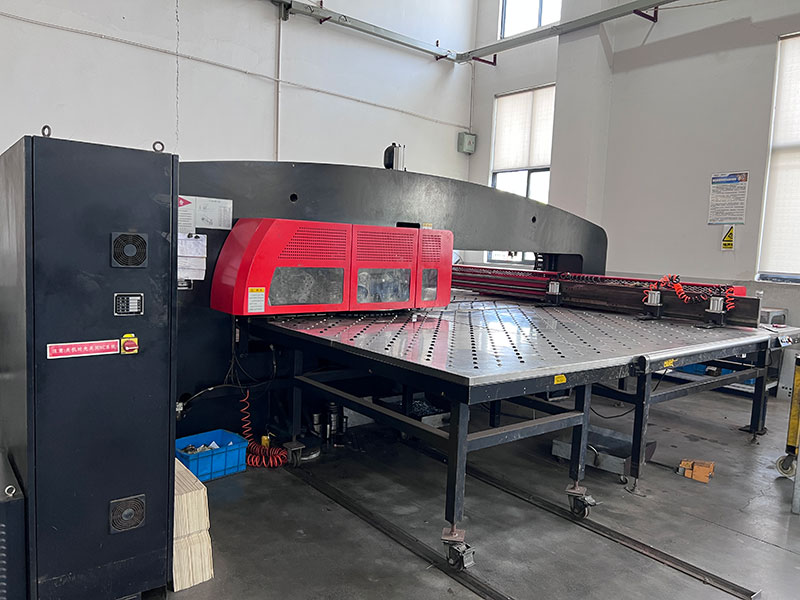

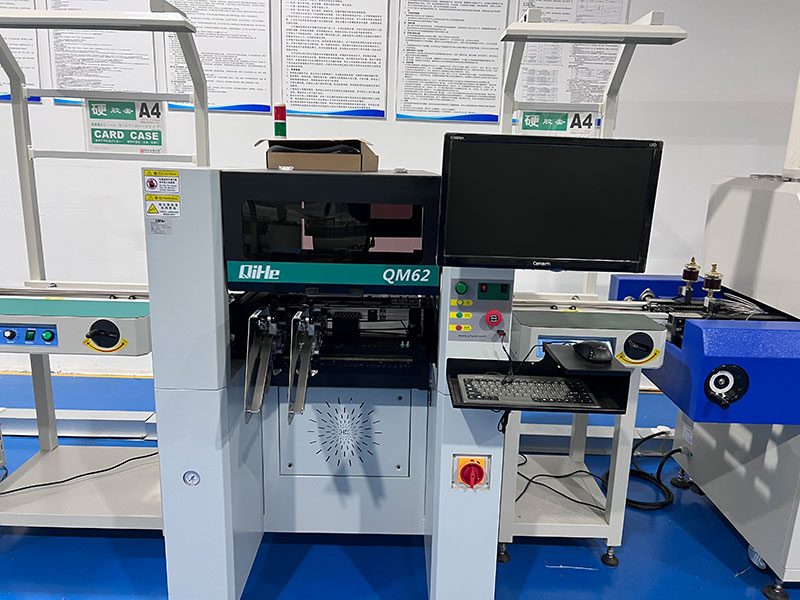

La produzione di AC Panel Box copre processi chiave tra cui la fabbricazione della lamiera, la verniciatura a polvere, la lavorazione delle sbarre in rame, l'installazione di componenti elettrici, il cablaggio e l'ispezione finale.
Il mantenimento di questi processi all'interno del sistema di produzione di HAGOE consente all'azienda di adattare le dimensioni dell'armadio e le configurazioni interne in base ai disegni del cliente e alle distinte base del progetto invece di limitare gli acquirenti a configurazioni standard fisse.
OgniXL-21il pannello è sottoposto a ispezione di routine in fabbrica prima della spedizione. A seconda della configurazione e dei requisiti del progetto, l'ispezione può includere la resistenza di isolamento, la tenuta dielettrica, il funzionamento dell'interruttore, la verifica del cablaggio e i controlli funzionali.
Documenti rilevanti come schemi elettrici, registrazioni di test e documentazione di progetto possono essere forniti in base ai requisiti dell'ordine per supportare l'installazione, la messa in servizio e la manutenzione.

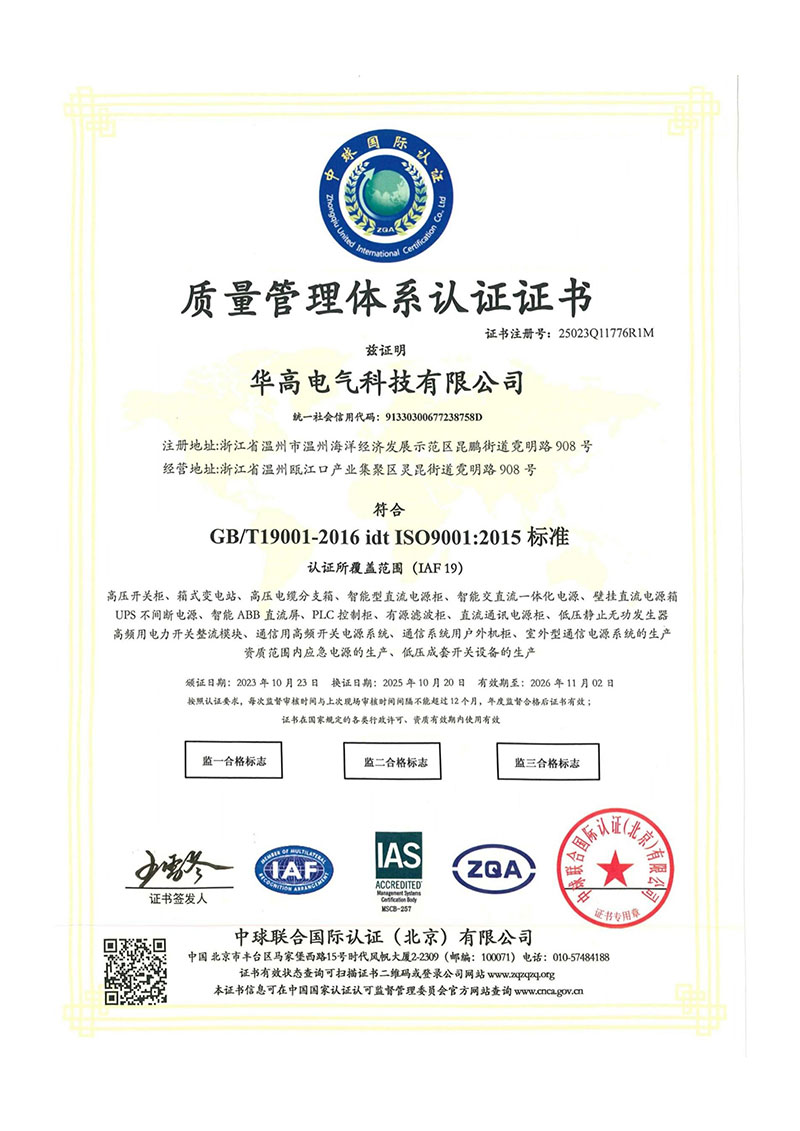

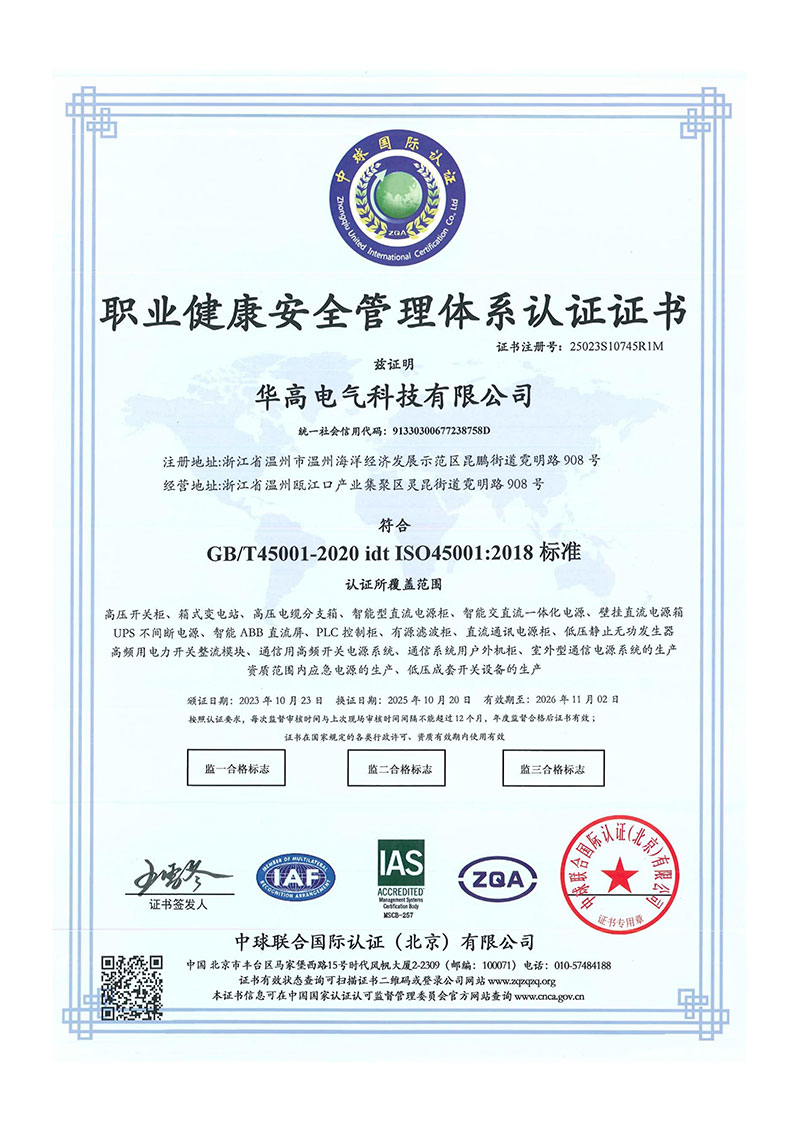

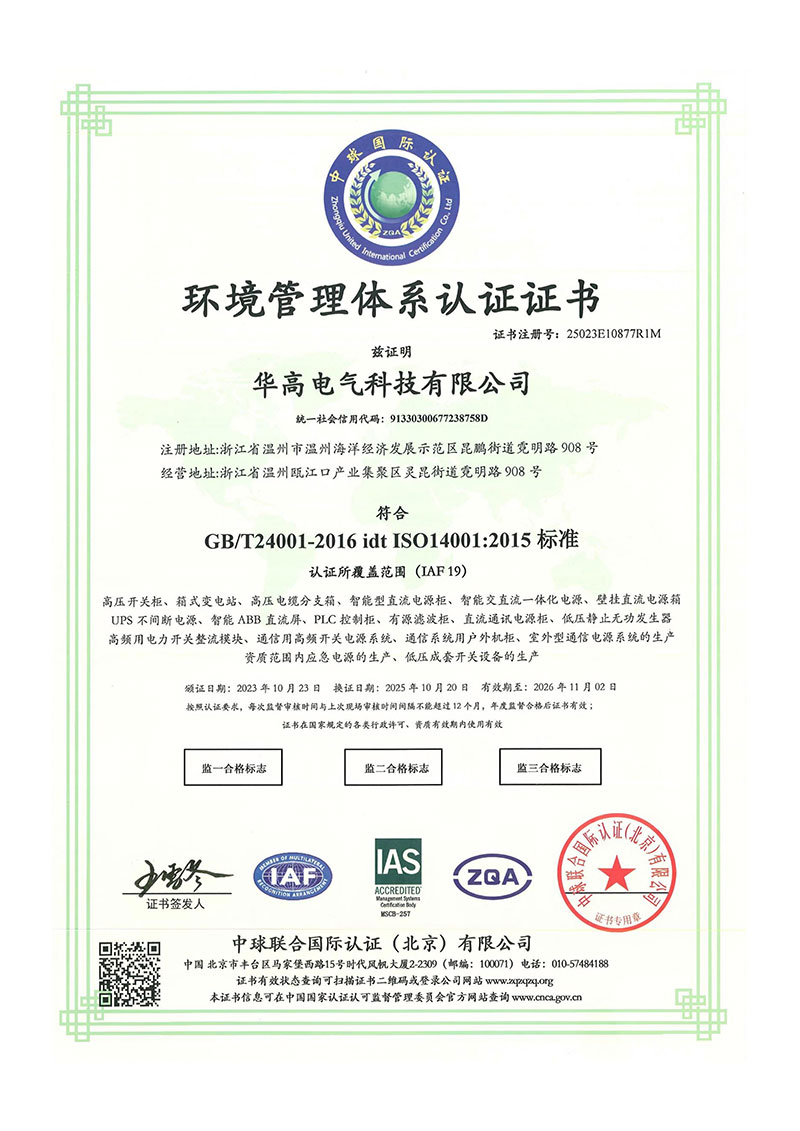

HAGOE ELECTRICAL TECHNOLOGY CO., LTD.opera sistemi di gestione certificati riguardanti la gestione della qualità, la gestione ambientale e la salute e sicurezza sul lavoro.
Le attuali certificazioni del sistema di gestione aziendale includono:
L'ambito certificato copre la produzione di armadi di alimentazione CC, sistemi di alimentazione integrati CA/CC, sistemi UPS, quadri, sottostazioni, armadi di controllo PLC, sistemi di alimentazione di comunicazione e gruppi di quadri a bassa tensione.
Per i progetti di quadri di alimentazione CA, è possibile selezionare i singoli componenti elettrici in base ai requisiti applicabiliCertificazione CCCo altri requisiti di conformità specificati dal cliente. Lo stato di certificazione del pannello completo deve essere confermato rispetto alla configurazione effettiva del prodotto e ai relativi documenti di certificazione.
ILXL-21è progettato perOEMEEPCclienti che acquistano apparecchiature di distribuzione in base ai requisiti specifici del progetto.
HAGOE può configurare il pannello in base alle:
Customization can include enclosure dimensions, cable entry direction, main breaker rating, outgoing circuit quantity, copper busbar specification, meters, SPD, RCD, moduli di comunicazione, colore della custodia e informazioni sulla targhetta.
Per i progetti all'estero, HAGOE può anche fornire marchi neutri, marchi dei clienti, etichette multilingue e documentazione tecnica.
L'imballaggio standard per l'esportazione può includere film estensibile, paraspigoli protettivi e casse di legno per ridurre il rischio di danni alla superficie e all'involucro durante il trasporto.
Per i progetti di massa, il tempo di produzione tipico è di circa15–25 giorni lavoratividopo la conferma del disegno tecnico. Il tempo di consegna effettivo dipende dalla configurazione del pannello, dalla quantità dell'ordine, dalla disponibilità dei componenti e dal programma di approvazione tecnica.
HAGOE supporta termini commerciali internazionali comeFOBECIFe può fornire parzialeCKD/SKDsupporto all'assemblaggio per progetti all'estero quando richiesto.
PerAppaltatori EPC, integratori di sistemi e utenti finali industriali, HAGOE consiglia di fornire le seguenti informazioni durante la fase di richiesta di offerta:
Dopo aver ricevuto le informazioni tecniche, HAGOE può preparare la configurazione del pannello corrispondente e fornire disegni GA, elenchi dei componenti principali, specifiche tecniche e preventivi commerciali.
La produzione inizia dopo la conferma del disegno tecnico, seguita dall'ispezione e dai test in fabbrica in base alla configurazione del prodotto applicabile e ai requisiti del progetto.
ILHAGOE XL-21è un pannello di distribuzione CA configurabile a bassa tensione progettato in base ai requisiti effettivi del progetto piuttosto che a una configurazione fissa generica.
È posizionato per la distribuzione AC regionale e terminale in fabbriche, strutture di telecomunicazioni, sistemi di energia rinnovabile, edifici commerciali e sistemi di alimentazione ausiliaria industriale.
Per le applicazioni che richiedono un sistema di alimentazione CA dedicato per il servizio di stazione, in particolare progetti di sottostazioni, HAGOE fornisce ilPannello di alimentazione CA serie HJPcome soluzione di servizio di stazione di livello superiore.
Con esperienza nella produzione risalente al2008, una base produttiva di Wenzhou,ISO9001/14001/45001sistemi di gestione e una gamma più ampia di prodotti per l'alimentazione elettrica e quadri di comando a bassa tensione, HAGOE fornisce personalizzazione tecnica e supporto OEM per acquirenti di progetti nazionali e internazionali.
La valutazione dovrebbe basarsi sull'elenco di carico effettivo, sulla corrente operativa massima, sull'espansione futura, sulla capacità del cavo e sul coordinamento della protezione, non semplicemente sul carico collegato totale. HAGOE può configurare l'interruttore in ingresso, le sbarre collettrici e i circuiti in uscita secondo le vostre esigenzeSLDe requisiti di carico del progetto.
SÌ. HAGOE configura il quadro in base al progettoSLD, elenco di carico, spazio di installazione e specifiche tecniche. Dimensioni dell'involucro, valori nominali dell'interruttore, circuiti in uscita, ingresso cavi, contatori,SPD, RCDe i moduli di comunicazione possono essere personalizzati.
Il potere di interruzione dell'interruttore deve corrispondere alla corrente di cortocircuito prevista nel punto di installazione. Possono essere utilizzate configurazioni tipiche4kA, 6kAO10 kAinterruttori, ma la scelta finale dovrebbe essere confermata dalla progettazione elettrica del progetto e dai requisiti di protezione.
La scatola del pannello CA è progettata principalmente per la distribuzione CA regionale e terminale a bassa tensione in fabbriche, edifici, sistemi di telecomunicazioni e UPS. ILSerie HJPè posizionato come sistema di alimentazione CA di servizio di stazione per sottostazioni e impianti industriali, con funzioni come il trasferimento a doppia sorgente e la distribuzione di servizio di stazione.
SÌ. ILXL-21può essere configurato conSPD, RCD, contatori di energia e ilHAGOE HG-ZJmodulo di monitoraggio.RS485/MODBUSè disponibile la comunicazione per il collegamento dei dati elettriciBMS, SCADAo altri sistemi di monitoraggio.
Sì, subordinatamente alle condizioni elettriche e meccaniche dell'armadio esistente. HAGOE può valutare le dimensioni originali, le specifiche dell'interruttore, le posizioni di ingresso dei cavi, la quantità di circuiti eSLDper determinare se è necessaria una sostituzione diretta o un cabinet modificato.
I sistemi di gestione della produzione di HAGOE sono certificatiISO9001:2015, ISO14001:2015EISO45001:2018. È inoltre possibile selezionare i singoli componenti elettrici con i requisiti applicabiliCertificazione CCC. La certificazione per il pannello completo deve essere confermata in base alla configurazione effettiva.
Per un preventivo accurato, fornire la tensione/frequenza del sistema,SLD, elenco di carico, capacità in entrata, requisiti del circuito in uscita, metodo di installazione, classificazione IP e marche di componenti preferite. HAGOE può quindi preparare la configurazione, i disegni, la distinta base e il preventivo appropriati.
